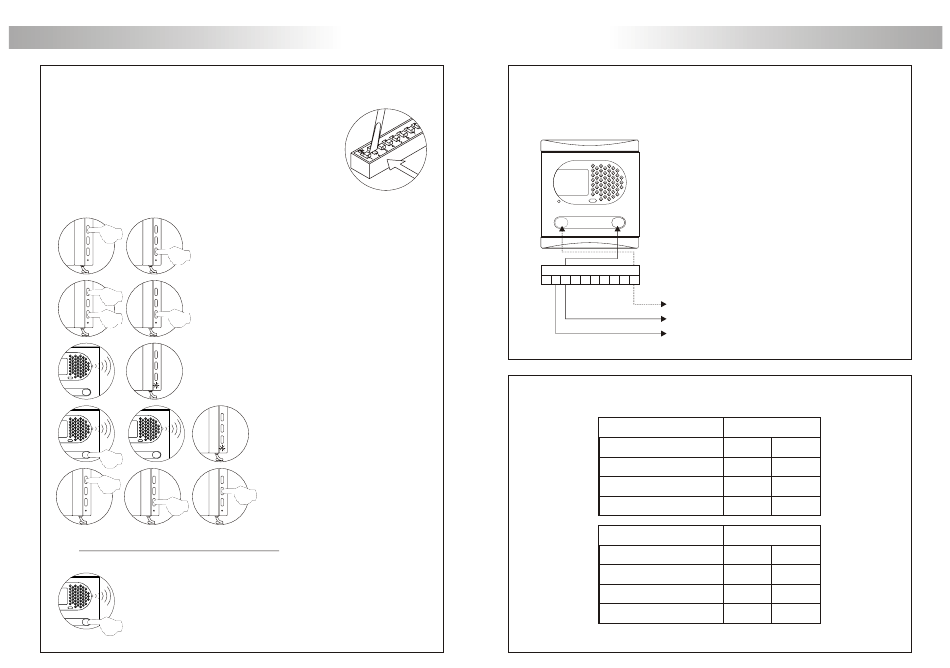

PROGRAMACIÓN DE LOS TELÉFONOS
P
rogramación de teléfonos.
Localizar el microinterruptor de configuración ubicado bajo la tapa
del circuito microprocesado EL500 y colocar el número 2 en ON.
La placa emitirá un tono indicando que ha pasado al modo de
programación.
En sistemas con más de una placa, realizar este procedimiento
sólo en la placa principal de cada uno de los chalet.
Apagar el teléfono a programar.
Una vez se encuentre apagado, presionar el pulsador
de abrepuertas.
Mantenga presionado el pulsador de abrepuertas
y sin soltarlo, encienda el teléfono.
Para indicar que el equipo está listo para la programación,
la placa emitirá unos tonos y el indicador luminoso del
teléfono parpadeará, pudiendo soltar el pulsador de
abrepuertas. Para establecer comunicación de audio
con la placa, descolgar el auricular.
Cada vivienda debe tener una sola unidad principal; si existen unidades en paralelo
se deberán configurar como secundarias, ya sean monitores o teléfonos.
Realizar una llamada para comprobar que el teléfono se ha programado
con éxito. Programar el resto de teléfonos de la misma forma.
Finalizada la programación coloque el interruptor de programación en
la posición OFF. Caso de olvidarse, la placa emitirá tonos que le
advertirán que no salió del modo de programación.
17
Presionar el pulsador de la placa que se
desea que llame a este teléfono.
En dicho instante, la placa emitirá unos
tonos y parpadeará el indicador
luminoso del teléfono.
Para programar el teléfono como principal,
apagarlo y volverlo a encender.
Para programarlo como secundario,
pulsar el botón de abrepuertas.
Para programarlo como secundario con
intercomunicación, pulsar el botón central.
18
ESQUEMAS DE INSTALACIÓN
C
ableado de los pulsadores.
Conectar los pulsadores de llamada en el conector CN2
del circuito microprocesado EL500 según se muestra.
Conectar el borne CP al común de pulsadores.
A fin de evitar cortocircuitos, utilizar cables de 0,25mm²
de sección para realizar estas conexiones.
MUY IMPORTANTE.
El pulsador de la derecha se debe conectar al borne P8.
CN2
B
CP
P8 P7 P6
P5 P4 P3 P2 P1
Al pulsador 2 (código 1) (sólo kits con dos pulsadores).
Al pulsador 1 (código 106).
Al común de pulsadores.
T
ablas de secciones.
CON CABLE COAXIAL
Borne
+, – , CV+, CV –
A , A , A, D
in
out
V , V
, V , V
in+
out+
in
out
CON PAR TRENZADO
Borne
+, – ,
CTO, CT,
CV+, CV –
A , A , A, D
in
out
V
, V
, V , M
in+,-
out+,-
p,d
p,d
Secciones hasta
50m.
150m.
1,00mm²
2,50mm²
0,25mm²
0,25mm²
RG-59
RG-59
Secciones hasta
50m.
150m.
1,00mm²
2,50mm²
0,25mm²
0,25mm²
CAT-5
CAT-5
