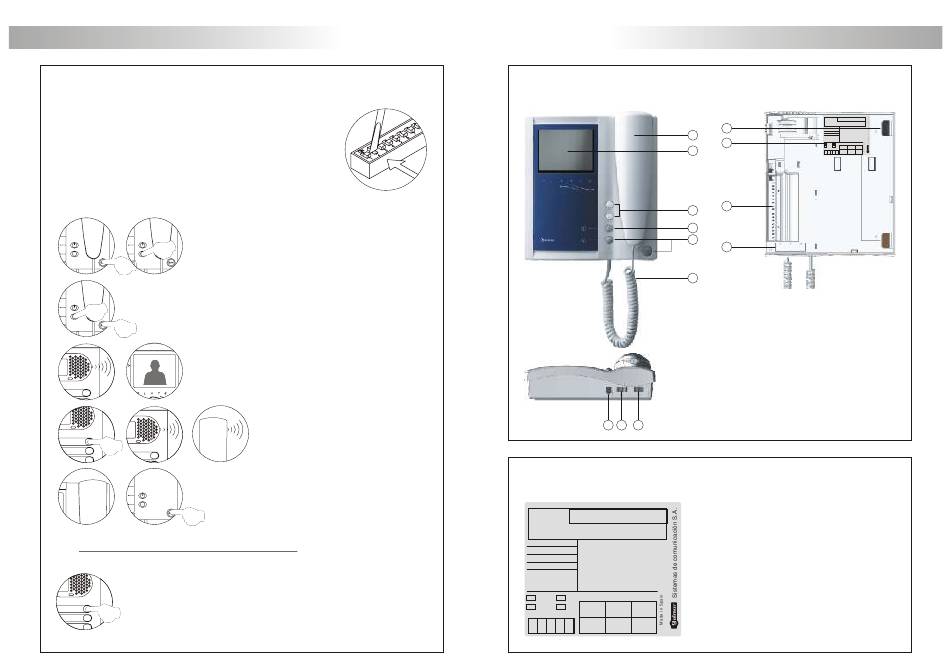

PROGRAMACIÓN DE LOS MONITORES
P
rogramación de
monitores.
Localizar el microinterruptor de configuración ubicado bajo la tapa
del circuito microprocesado y colocar el número 2 en ON,
tal y como se describe en el manual adjunto con la placa.
La placa emitirá un tono indicando que ha pasado al modo de
programación.
En sistemas con más de una placa, realizar este procedimiento
sólo en la placa principal de cada uno de los edificios.
Apagar el monitor a programar, presionando el pulsador
de abrepuertas durante un segundo.
Una vez se encuentre apagado, presionar el pulsador
de autoencendido.
Mantenga presionado el pulsador de autoencendido,
y sin soltarlo presione el pulsador de abrepuertas.
Para indicar que el equipo está listo para la programación,
placa emitirá unos tonos, apareciendo la imagen
en el monitor y pudiendo soltar los pulsadores.
Descuelgue el auricular del monitor.
Cada vivienda debe tener una sola unidad principal; si existen unidades en paralelo
se deberán configurar como secundarias, ya sean monitores o teléfonos.
Realizar una llamada para comprobar que el monitor se ha programado
con éxito. Programar el resto de monitores de la misma forma.
Finalizada la programación coloque el interruptor de programación en
la posición OFF. Caso de olvidarse, la placa emitirá tonos que le
advertirán que no salió del modo de programación.
5
Presionar el pulsador de la placa que se
desea que llame a este monitor.
En dicho instante, placa y auricular
emitirán unos tonos.
Para programar el monitor como principal,
cuelgue el auricular.
Para programarlo como secundario,
pulsar el botón de abrepuertas.
18
m
k l
D
escription of the identification label.
0000000000
Monitor
Nº serie
Modelo PLATEA Uno
18Vdc ± 2V ATENCIÓN
Alta tensión. No abrir la tapa.
Standby 15mA
Manipular sólo por personal
Máximo 450mA
del servicio técnico.
10ºC + 50ºC
WARNING
High voltage. Don't open cover.
Handle only by technical service.
MASTER SLAVE
INTER A1 ESCALERA PISO PUERTA
Stair Floor Door
CODIGO / CODE
MONITOR DESCRIPTION
D
escription of the Platea Uno
monitor.
Monitor Nº serie 0000000000
Modelo PLATEA Uno
g
18Vdc ± 2V ATENCIÓN
Alta tensión. No abrir la tapa.
Standby 15mA
Manipular sólo por personal
a Máximo 450mA
del servicio técnico.
10ºC + 50ºC
WARNING
High voltage. Don't open cover.
h Handle only by technical service.
MASTER SLAVE
ESCALERA PISO PUERTA
INTER A1
b Stair Floor Door
CODIGO / CODE
i
c
d
e
j
f
a. Handset.
b. B/W screen.
c. Dummy push buttons.
d. On-Off light indicator.
e. Function push buttons.
f . Cord.
g. Attachment holes.
h. Identification label.
i . Connecting points.
j . CN2 connector.
k. Cable slot.
l . Contrast control.
m. Brightness control.
For an easiest repair, replacement or increasement
of the existing monitors, fill the indentifying label
information.
MASTER: master monitor.
SLAVE: slave monitor.
INTER: not available.
A1: not available.
CODE: push button code (*).
STAIR: building code (*).
(*) Refer to the door panel instructions manual.
