Integración en una red PROFIBUS
86
9 Integración en una red PROFIBUS
9.1 Visión general de los ficheros de bases de datos del
equipo (GSD)
ID del fabricante
Núm. de identificación
Versión del perfil
Fichero GSD
Versión de ficheros GSD
9.2 Ajuste de la dirección del equipo

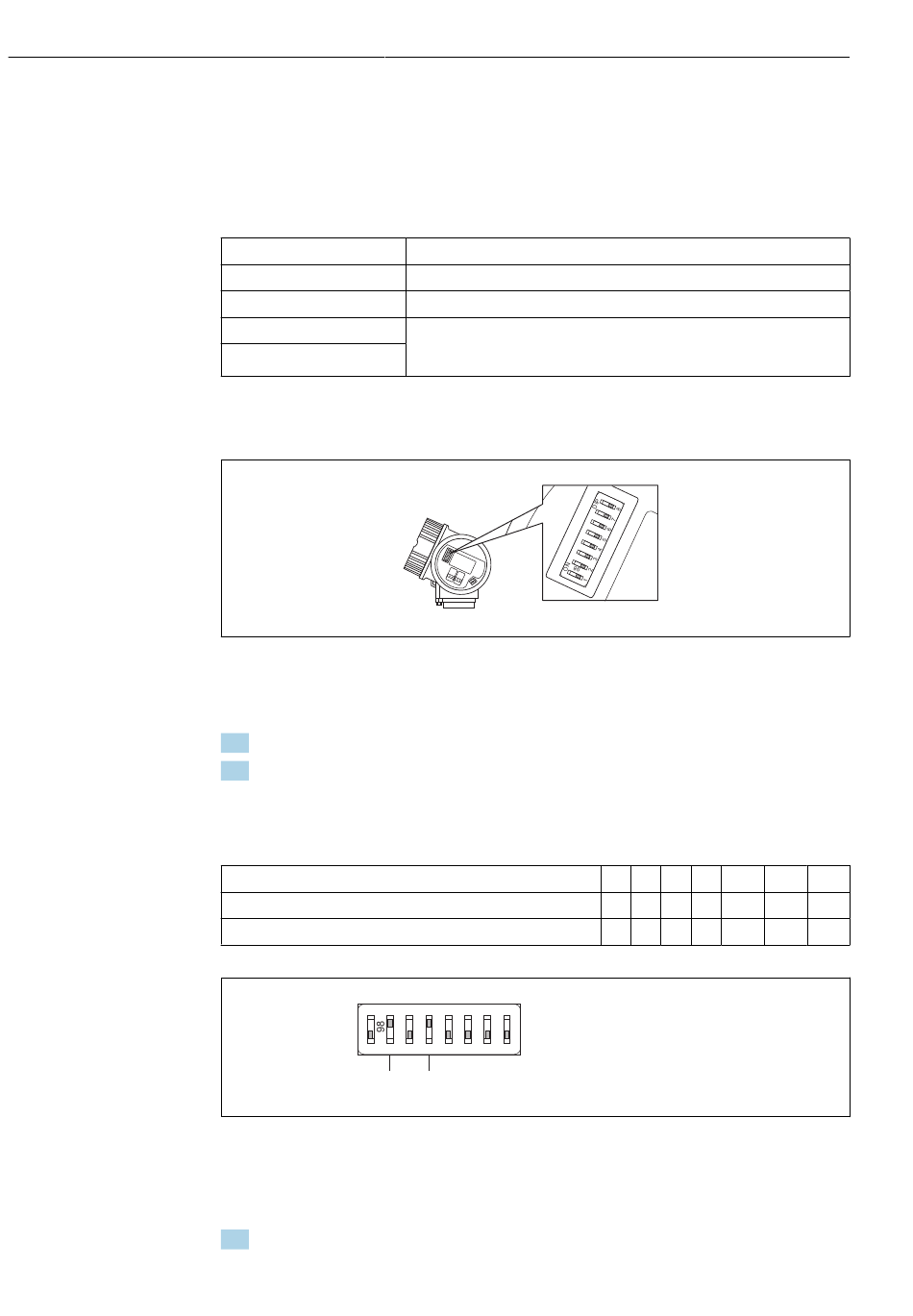

 24 Microinterruptores para dirección en el compartimento de terminales
9.2.1 Ajuste de la dirección mediante hardware
1. Ponga el microinterruptor 8 en "DESCONECTADO".
2. Defina la dirección mediante los microinterruptores 1 a 7 conforme a la tabla
siguiente.
La dirección se hace efectiva al cabo de 10 segundos. El equipo se reinicia
automáticamente.
Interruptor
Valor en posición "CONECTADO"
Valor en posición "DESCONECTADO"
ON
1
2
2 + 8 = 10
 25 Ejemplo de ajuste de dirección mediante hardware: microinterruptor 8 en posición "DESCONECTADO"; los
microinterruptores 1 a 7 definen la dirección.
9.2.2 Ajuste de la dirección mediante software
1. Ponga el microinterruptor 8 en la posición "ON".
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
17 (0x11)
0x1558
3.02
Información y ficheros en:
• www.endress.com
• www.profibus.org
DIP
3 5 6 8
4 7
1 2 3 4 5 6
1 2 4 8 16 32
0 0 0 0 0 0
Endress+Hauser
A0015686
7
64
0
A0015902
