TI01684F/23/ES/02.23-00
71606595
2023-02-20
Products
Información técnica

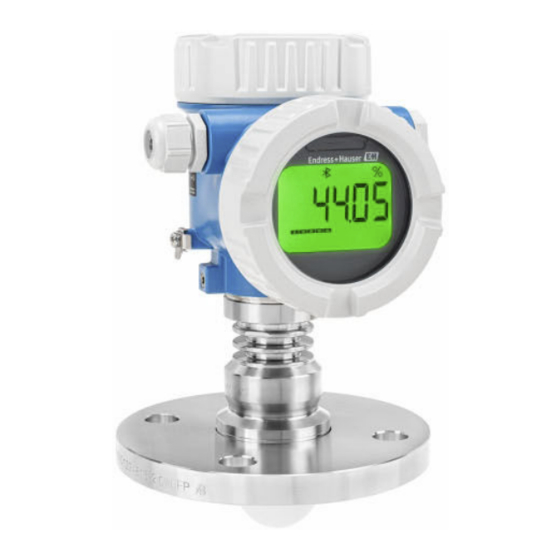

Micropilot FMR62B
HART
Radar sin contacto
Medición de nivel en líquidos
Aplicación
• Medición de nivel continua y sin contacto de líquidos, pastas y fangos
• Conexiones a proceso: bridas
• Rango máximo de medición: 80 m (262 ft)
• Temperatura: –196 ... +450 °C (–321 ... +842 °F)
• Presión: –1 ... +160 bar (–14,5 ... +2 321 psi)
• Precisión: ±1 mm (±0,04 in)
Ventajas
• Antena de PTFE o antena para alta temperatura con sellado cerámico
• Medición fiable gracias a la intensa focalización de la señal, incluso con múltiples
accesorios internos
• Puesta en marcha fácil y guiada con interfaz de usuario intuitiva
• Tecnología inalámbrica Bluetooth® para las operaciones de puesta en marcha,
configuración y mantenimiento
• SIL2 según IEC 61508, SIL3 para redundancia homogénea
• Tests de prueba guiado y sencillos para SIL y WHG
• Ciclos de calibración más prolongados con el índice de precisión de radar
Solutions
Services

Publicidad

Tabla de contenido
loading

Manuales relacionados para Endress+Hauser Micropilot FMR62B

Resumen de contenidos para Endress+Hauser Micropilot FMR62B

  • Página 1 Products Solutions Services TI01684F/23/ES/02.23-00 71606595 2023-02-20 Información técnica Micropilot FMR62B HART Radar sin contacto Medición de nivel en líquidos Aplicación • Medición de nivel continua y sin contacto de líquidos, pastas y fangos • Conexiones a proceso: bridas • Rango máximo de medición: 80 m (262 ft) •...

  • Página 2: Tabla De Contenido

    Micropilot FMR62B HART Índice de contenidos Información importante sobre documentos ..4 Proceso ........47 Símbolos .
  • Página 3 Micropilot FMR62B HART RN42 ........

  • Página 4: Información Importante Sobre Documentos

    Micropilot FMR62B HART Información importante sobre documentos Símbolos Símbolos de seguridad PELIGRO Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o mortales. ADVERTENCIA Este símbolo le advierte de una situación peligrosa. Si usted no evita la situación peligrosa, ello podrá...

  • Página 5: Convenciones Gráficas

    Micropilot FMR62B HART Convenciones gráficas • Los planos de instalación, explosión y conexión eléctrica se presentan en formato simplificado • Los equipos, los conjuntos, los componentes y los dibujos acotados se presentan en formato de líneas reducidas • Los dibujos acotados no son representaciones a escala; las medidas indicadas están redondeadas a 2 decimales •...

  • Página 6: Entrada

    Micropilot FMR62B HART D = (c ∆t) / 2 donde ces la velocidad de propagación de la onda. En resumen, D se puede calcular a partir de la diferencia de frecuencias Δf medida. D se usa posteriormente para determinar el contenido del depósito o del silo.
  • Página 7 Micropilot FMR62B HART 100% A0051658 Longitud de la antena + 10 mm (0,4 in) Rango de medición utilizable 50 … 80 mm (1,97 … 3,15 in); producto εr <2 Altura del depósito Punto de referencia de la medición, varía según el sistema de antena (véase la estructura mecánica) En el caso de productos con una constante dieléctrica baja, εr <2, el fondo del depósito puede ser...
  • Página 8 • Compendio de constantes dieléctricas (valores de la CD) CP01076F • Aplicación "DC Values App" de Endress+Hauser (disponible para iOS y Android) Medición en el depósito de almacenamiento Depósito de almacenamiento: condiciones de medición Superficie del producto en calma (p.
  • Página 9 Micropilot FMR62B HART Antena, montaje enrasado con revestimiento de PTFE, 50 mm (2 in) en depósito de almacenamiento Grupo de productos Rango de medición A0 (ε 1,2 … 1,4) 7 m (23 ft) A (ε 1,4 … 1,9) 12 m (39 ft) B (ε...
  • Página 10 Micropilot FMR62B HART Antena de goteo de PTFE, 50 mm (2 in) en depósito de solución amortiguadora Grupo de productos Rango de medición A0 (ε 1,2 … 1,4) 4 m (13 ft) A (ε 1,4 … 1,9) 7 m (23 ft) B (ε...
  • Página 11 Micropilot FMR62B HART Antena de trompeta de 316L, 65 mm (2,6 in) en depósito de solución amortiguadora Grupo de productos Rango de medición A0 (ε 1,2 … 1,4) 11 m (36 ft) A (ε 1,4 … 1,9) 21 m (69 ft) B (ε...

  • Página 12: Tubo Tranquilizador

    Micropilot FMR62B HART Antena, montaje enrasado con revestimiento de PTFE, 80 mm (3 in) en depósito con agitador Grupo de productos Rango de medición A0 (ε 1,2 … 1,4) 7 m (23 ft) A (ε 1,4 … 1,9) 13 m (43 ft) B (ε...

  • Página 13: Frecuencia Operativa

    Micropilot FMR62B HART Medición en bypass Condiciones de medición del bypass Aplicación en depósitos con superficie de producto en movimiento (p. ej., llenado continuo desde arriba, chorros de mezcla) Antena, montaje enrasado con revestimiento de PTFE, 80 mm (3 in) en bypass Grupo de productos Rango de medición...

  • Página 14: Linealización

    Micropilot FMR62B HART Software de configuración mediante comunicación HART Señal de estado (conforme a la recomendación NAMUR NE 107): Indicador de textos sencillos La función de linealización del equipo permite convertir el valor medido en cualquier unidad de Linealización longitud, peso, caudal o volumen.

  • Página 15: Datos Del Hart Inalámbrico

    Micropilot FMR62B HART Carga HART: Mín. 250 Ω Variables de equipo HART Los siguientes valores medidos pueden asignarse a las variables del equipo en fábrica: Variable del equipo Valor medido Asignación valor primario Nivel linealizado Asignación valor secundario Distancia Asignación de valor terciario Amplitud absoluta de eco Asignación VC...

  • Página 16: Alimentación

    Micropilot FMR62B HART Alimentación Asignación de terminales Caja de compartimento único A0042594  3 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno Caja de compartimento doble A0042803  4 Terminales de conexión y borne de tierra en el compartimento de conexiones...

  • Página 17: Terminales

    Micropilot FMR62B HART Caja de compartimento doble, en forma de L A0045842  5 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno Terminales • Tensión de alimentación y borne de tierra interno: 0,5 … 2,5 mm (20 …...

  • Página 18: Tensión De Alimentación

    Micropilot FMR62B HART Equipos de medición con conector Harting Han7D – + – Han7D – A0041011 Conexión eléctrica de los equipos dotados con conector Harting Han7D Vista de la conexión al equipo Marrón  Verde/amarillo Azul Material CuZn, contactos dorados para conectores y conectores tipo jack Tensión de alimentación...

  • Página 19: Entradas De Cable

    Micropilot FMR62B HART ADVERTENCIA Riesgo de explosión ‣ Consúltense las instrucciones de seguridad en la documentación independiente sobre aplicaciones en zonas con peligro de explosión. Para una compatibilidad electromagnética óptima: • La línea de compensación de potencial debe ser lo más corta posible •...

  • Página 20: Características De Funcionamiento

    Micropilot FMR62B HART Equipos con protección contra sobretensiones opcional • Tensión de cebado: mín. 400 V • Probado según IEC/DIN EN 60079-14 subapartado 12.3 (IEC/DIN EN 60060-1 apartado 7) • Corriente de descarga nominal: 10 kA AVISO El equipo podría sufrir daños irreversibles ‣...

  • Página 21: Resolución Del Valor De Medición

    Micropilot FMR62B HART Resolución del valor de Zona muerta conforme a DIN EN IEC 61298-2 / DIN EN IEC 60770-1: medición • Digital: 1 mm • Analógica: 1 µA Tiempo de respuesta Según DIN EN IEC 61298-2 / DIN EN IEC 60770-1 , el tiempo de respuesta a un escalón es el tiempo que sigue a un cambio abrupto en la señal de entrada hasta que el cambio en la señal de salida haya...

  • Página 22: Montaje

    Micropilot FMR62B HART Montaje Lugar de instalación A0016882 Distancia recomendada entre pared y extremo exterior de tubuladura de ~ 1/6 del diámetro del depósito. El equipo no debe instalarse a una distancia menor que 15 cm (5,91 in) de la pared del depósito.

  • Página 23: Instrucciones De Instalación

    Micropilot FMR62B HART Evitación de ecos interferentes A0031813 Las placas deflectoras metálicas instaladas con un ángulo suficiente para dispersar las señales de radar ayudan a prevenir las señales de eco de interferencia. Alineación vertical del eje de la antena Alinee la antena de forma que quede perpendicular a la superficie del producto.
  • Página 24 Micropilot FMR62B HART Longitud máxima de la tubuladura H en función del diámetro de la tubuladura D máx D máx 80 … 100 mm (3,2 … 4 in) 1 700 mm (67 in) 100 … 150 mm (4 … 6 in) 2 100 mm (83 in) ≥...
  • Página 25 Micropilot FMR62B HART Antena, revestimiento de PTFE, montaje enrasado, 50 mm (2 in) Montaje de bridas revestidas Tenga en cuenta las siguientes indicaciones para las bridas revestidas: • Utilice un número de tornillos bridados igual al número de orificios bridados proporcionados.

  • Página 26: Ángulo De Abertura Del Haz

    Micropilot FMR62B HART Tamaño de brida Número de tornillos Par de apriete DN80 PN10/16 40 … 55 Nm DN80 PN25/40 40 … 55 Nm DN100 PN10/16 40 … 60 Nm DN100 PN25/40 55 … 80 Nm DN150 PN10/16 75 … 105 Nm ASME NPS 3"...
  • Página 27 Micropilot FMR62B HART α α A0031824  8 Relación entre el ángulo de abertura del haz α, la distancia D y el diámetro del ancho del haz W El diámetro del ángulo de abertura del haz W depende del ángulo del haz α y de la distancia D.

  • Página 28: Instrucciones Especiales Para El Montaje

    Micropilot FMR62B HART Antena 50 mm (2 in) de montaje enrasado con revestimiento de PTFE, α 7 ° W = D × 0,12 5 m (16 ft) 0,61 m (2,00 ft) 10 m (33 ft) 1,22 m (4,00 ft) 15 m (49 ft) 1,83 m (6,00 ft)
  • Página 29 Micropilot FMR62B HART • Las mediciones pueden realizarse sin problemas a través de una válvula de bola con paso totalmente abierto. • En las transiciones no se puede dejar un paso óptico superior a 1 mm (0,04 in). • El diámetro de abertura de la válvula de bola siempre debe corresponder con el diámetro de la tubería;...
  • Página 30 Micropilot FMR62B HART 100% A0046559  10 Ejemplo de diseño de un tubo tranquilizador. Unidad de medida mm (in) Tubo tranquilizador con agujeros; ejemplos para la antena de montaje enrasado 80 mm (3 in) Tubo tranquilizador con ranuras Válvula de bola de paso completo p.
  • Página 31 Micropilot FMR62B HART Recomendaciones para el bypass • Metal (sin revestimiento de plástico o esmalte) • Diámetro constante • Seleccione una antena lo más grande posible; se recomienda utilizar 80 mm (3 in) • Una diferencia de diámetro entre la antena y el diámetro interno del bypass lo más pequeña posible •...

  • Página 32: Entorno

    Micropilot FMR62B HART El grosor del tope del depósito o de la ventana dieléctrica depende del ε del material. El grosor del material puede ser un múltiplo completo del grosor óptimo (tabla); sin embargo, es importante tener en cuenta que la transparencia de las microondas disminuye significativamente al aumentar el grosor del material.
  • Página 33 Micropilot FMR62B HART Si la conexión a proceso se encuentra a la temperatura (T ), la temperatura ambiente admisible (T se reduce. La información siguiente solo toma en consideración los aspectos funcionales. Las versiones certificadas del equipo pueden estar sujetas a limitaciones adicionales.
  • Página 34 Micropilot FMR62B HART Caja de plástico; temperatura de proceso –20 … +200 °C (–4 … +392 °F) A0032024  15 Caja de plástico; temperatura de proceso –20 … +200 °C (–4 … +392 °F) = T : –20 °C (–4 °F) |  T : +76 °C (+169 °F)
  • Página 35 Micropilot FMR62B HART Limitación a una temperatura de proceso de 0 … +150 °C (+32 … +302 °F) con homologación CSA C/US y caja de plástico A0048826  18 Caja de plástico; temperatura de proceso 0 … +150 °C (+32 … +302 °F) con homologación CSA C/US = T...
  • Página 36 Micropilot FMR62B HART Caja de plástico; temperatura del proceso –40 … +280 °C (–40 … +536 °F) A0032024  21 Caja de plástico; temperatura del proceso –40 … +280 °C (–40 … +536 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F)
  • Página 37 Micropilot FMR62B HART Limitación a una temperatura de proceso de 0 … +450 °C (+32 … +842 °F) con homologación CSA C/US y caja de plástico A0048826  24 Caja de plástico; temperatura de proceso 0 … +450 °C (+32 … +842 °F) con homologación CSA C/US = T...
  • Página 38 Micropilot FMR62B HART Caja de plástico; temperatura de proceso –196 … +200 °C (–320 … +392 °F) A0050248  27 Caja de plástico; temperatura de proceso –196 … +200 °C (–320 … +392 °F) = T : –196 °C (–320 °F) |  T : +76 °C (+169 °F)
  • Página 39 Micropilot FMR62B HART Caja de aluminio; temperatura de proceso –20 … +200 °C (–4 … +392 °F) A0032024  30 Caja de aluminio, recubierta; temperatura de proceso –20 … +200 °C (–4 … +392 °F) = T : –20 °C (–4 °F) |  T : +79 °C (+174 °F)
  • Página 40 Micropilot FMR62B HART Caja de aluminio; temperatura de proceso –40 … +280 °C (–40 … +536 °F) A0032024  33 Caja de aluminio, recubierta; temperatura de proceso –40 … +280 °C (–40 … +536 °F) = T : –40 °C (–40 °F) |  T : +79 °C (+174 °F)
  • Página 41 Micropilot FMR62B HART Caja de aluminio; temperatura de proceso –196 … +200 °C (–320 … +392 °F) A0050248  36 Caja de aluminio, recubierta; temperatura de proceso –196 … +200 °C (–320 … +392 °F) = T : –196 °C (–320 °F) |  T : +79 °C (+174 °F)
  • Página 42 Micropilot FMR62B HART Caja de 316L; temperatura de proceso –40 … +150 °C (–40 … +302 °F) A0032024  39 Caja de 316L; rango de temperatura de proceso: –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) |  T : +77 °C (+171 °F)
  • Página 43 Micropilot FMR62B HART Caja de 316L; temperatura de proceso –40 … +450 °C (–40 … +842 °F) A0032024  42 Caja de 316L; temperatura de proceso –40 … +450 °C (–40 … +842 °F) = T : –40 °C (–40 °F) |  T : +77 °C (+171 °F)
  • Página 44 Micropilot FMR62B HART Caja de 316L, higiene Caja de 316L, higiene; temperatura de proceso –20 … +150 °C (–4 … +302 °F) A0032024  45 Caja de 316L, higiene; temperatura de proceso –20 … +150 °C (–4 … +302 °F) = T...

  • Página 45: Temperatura De Almacenamiento

    Micropilot FMR62B HART Caja de 316L, higiene; temperatura de proceso –40 … +200 °C (–40 … +392 °F) A0032024  48 Caja de 316L, higiene; temperatura de proceso –40 … +200 °C (–40 … +392 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F)

  • Página 46: Altura De Instalación Según Iec61010-1 Ed.3

    Micropilot FMR62B HART Altura de instalación según • Normalmente hasta 2 000 m (6 600 ft) por encima del nivel del mar • Por encima de 2 000 m (6 600 ft) en las condiciones siguientes: IEC61010-1 Ed.3 • Tensión de alimentación < 35 V •...

  • Página 47: Proceso

    Micropilot FMR62B HART Proceso Rango de presión del proceso ADVERTENCIA La presión máxima para el equipo depende del componente de calificación más baja con respecto a la presión (los componentes son: la conexión a proceso y las piezas o los accesorios opcionales instalados).

  • Página 48: Constante Dieléctrica

    Micropilot FMR62B HART Antena, montaje enrasado con revestimiento, PTFE, 50 mm (2 in) Conexión a proceso: brida ASME, EN 1092-1, JIS B2220 Junta Rango de presiones de proceso Con revestimiento de –40 … +150 °C –1 … 25 bar PTFE (–40 …...
  • Página 49 Micropilot FMR62B HART Caja de compartimento único, plástico 94 (3.7) 107.5 (4.23) A0048768  51 Medidas de la caja de compartimento único, plástico (PBT). Unidad de medida mm (in) Altura con cubierta con ventana de observación de plástico Tapa sin ventanilla de observación Caja de aluminio de compartimento único...
  • Página 50 Micropilot FMR62B HART Caja de compartimento único, 316L, higiene 92 (3.62) 123 (4.84) A0050364  53 Medidas de la caja de compartimento único, 316L, higiene. Unidad de medida mm (in) Altura con cubierta con ventana de observación de vidrio (Ex-polvo) Altura con cubierta con ventana de observación de plástico...
  • Página 51 Micropilot FMR62B HART Caja de aluminio de compartimento doble 132 (5.2) 121 (4.76) 115 (4.53) 118 (4.65) 64 (2.52) 54 (2.13) 78 (3.07) 143 (5.63) A0038377  54 Medidas de la caja de compartimento doble. Unidad de medida mm (in) Altura con cubierta con ventana de observación de vidrio (equipos para Ex d/XP, Ex-polvo)
  • Página 52 Micropilot FMR62B HART Caja de aluminio o de 316L de compartimento doble, forma de L 110 (4.33) 101 (3.98) 140 (5.51) 138 (5.43) A0038381  55 Medidas de la caja de compartimento doble, forma de L. Unidad de medida mm (in) Altura con cubierta con ventana de observación de vidrio (equipos para Ex d/XP, Ex-polvo)
  • Página 53 Micropilot FMR62B HART Antena de trompeta DN 65: conexión a proceso de brida 65 (2.56) A0046495  56 Medidas de la antena de trompeta DN 65: conexión a proceso de brida. Unidad de medida mm (in) Punto de referencia de las mediciones Borde inferior de la caja 466 mm (18,35 in);...
  • Página 54 Micropilot FMR62B HART Antena de goteo; conexión a proceso: brida 42.5 (1.67) A0046498  57 Medidas de la conexión a proceso con brida. Unidad de medida mm (in) Versión de la temperatura de proceso ≤150 °C (302 °F) Versión de la temperatura de proceso ≤200 °C (392 °F)
  • Página 55 Micropilot FMR62B HART Antena, montaje enrasado con revestimiento, PTFE, 50 mm (2 in), con brida 47.5 (1.87) A0046486  58 Medidas de la antena, montaje enrasado con revestimiento, PTFE, 50 mm (2 in), con brida. Unidad de medida mm (in) Versión de la temperatura de proceso ≤150 °C (302 °F)

  • Página 56: Peso

    Micropilot FMR62B HART Antena de montaje enrasado con revestimiento de PTFE, 80 mm (3 in), con brida 75 (2.95) A0046487  59 Medidas de la antena, montaje enrasado con revestimiento, PTFE, 80 mm (3 in), con brida. Unidad de medida mm (in) Versión de la temperatura de proceso ≤150 °C (302 °F)

  • Página 57: Materiales

    Micropilot FMR62B HART Antena de bocina DN65 2,80 kg (6,17 lb) + peso de la brida Antena de goteo de 50 mm (2 in) 1,70 kg (3,75 lb) + peso de la brida Antena, soporte para montaje enrasado con revestimiento, PTFE, 50 mm (2 in)
  • Página 58 Micropilot FMR62B HART Materiales en contacto con el producto Antena de trompeta DN 65 A0046618  60 Material; antena de trompeta DN 65. Unidad de medida mm (in) Trompeta: 316L /1.4404 Antena: Al (cerámica) Junta de la antena: grafito Conexión a proceso: 316L / 1.4404 Adaptador de la caja: 316L / 1.4404...

  • Página 59: Operabilidad

    Micropilot FMR62B HART Antena, montaje enrasado con revestimiento, PTFE, 50 mm (2 in), con brida A0046609  62 Material; antena de montaje enrasado con revestimiento de PTFE, 50 mm (2 in), con brida Antena: PTFE, material de junta; PTFE (revestimiento) Conexión a proceso: 316L / 1.4404...

  • Página 60: Idiomas

    Micropilot FMR62B HART Puesta en marcha rápida y segura • Asistente interactivo con interfaz de usuario de tipo gráfico para puesta en marcha guiada en FieldCare, DeviceCare o DTM, AMS y herramientas de terceros basadas en PDM o SmartBlue • Guía de menú con breves resúmenes explicativos de las funciones de los distintos parámetros •...

  • Página 61: Indicador Local

    Prerrequisito • Instrumento de medición con indicador en el equipo que incluye Bluetooth • Teléfono móvil o tableta con SmartBlue App de Endress+Hauser o PC con la versión de DeviceCare 1.07.05 o FieldXpert SMT70 La conexión tiene un alcance de hasta 25 m (82 ft). El alcance puede variar según las condiciones ambientales, p.

  • Página 62: Marcado Rcm

    Micropilot FMR62B HART Marcado RCM El producto o sistema de medición suministrado cumple los requisitos de integridad de red e interoperabilidad y las características de rendimiento que define la ACMA (Australian Communications and Media Authority), así como las normas de salud y seguridad. En particular, satisface las disposiciones reglamentarias relativas a la compatibilidad electromagnética.

  • Página 63: Norma De Radiofrecuencia En 302372

    Micropilot FMR62B HART Estaciones astronómicas País Nombre de la estación Latitud Longitud Alemania Effelsberg 50° 31'   32" Norte 06° 53'   00" Este Finlandia Metsähovi 60° 13'   04" Norte 24° 23'   37" Este Tuorla 60° 24'   56" Norte 24° 26'   31" Este Francia Plateau de Bure 44° 38'   01" Norte 05° 54'  ...

  • Página 64: Otras Normas Y Directrices

    Micropilot FMR62B HART This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) This device may not interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

  • Página 65: Calibración

    • Comprobación automática de criterios de exclusión • Creación automática del código de pedido y su desglose en formato de salida PDF o Excel • Posibilidad de cursar un pedido directamente en la tienda en línea de Endress+Hauser Calibración Certificado de calibración en fábrica Los puntos de calibración está...

  • Página 66: Ensayo, Certificado, Declaración

    Encontrará información detallada sobre el código de producto en la página web de Endress+Hauser www.endress.com o en su Centro Endress+Hauser local. Heartbeat Verification La Heartbeat Verification se lleva a cabo a demanda y complementa la función de automonitorización, que se ejecuta de manera constante, con comprobaciones adicionales.

  • Página 67: Monitorización Heartbeat

    Micropilot FMR62B HART La Heartbeat Verification confirma a demanda si el equipo está funcionando dentro de la tolerancia de medición especificada con una cobertura total de pruebas TTC (Total Test Coverage) especificada en forma de porcentaje. La Heartbeat Verification cumple los requisitos de trazabilidad de la medición conforme a la norma ISO 9001 (ISO9001:2015, sección 7.1.5.2).

  • Página 68: Accesorios

    Micropilot FMR62B HART Descripción detallada Documentación especial SD02953F Accesorios Tapa de protección La tapa de protección ambiental se puede pedir junto con el equipo a través de la estructura de pedido del producto "Accesorio incluido". ambiental, 316L Se utiliza para proteger contra la luz solar directa, las precipitaciones y el hielo.

  • Página 69: Enchufe M12

    Micropilot FMR62B HART Material Plástico Número de pedido para accesorios: 71438291 Enchufe M12 A0051231  68 Conector hembra M12, recto Conector hembra M12, recto • Material: Cuerpo: PBT; tuerca de unión: cinc fundido niquelado; junta: NBR • Grado de protección (completamente bloqueado): IP67 •...

  • Página 70: Indicador Remoto Fhx50B

    Micropilot FMR62B HART Conector hembra M12, en ángulo, cable de 5 m (16 ft) • Material del conector hembra M12: • Cuerpo: TPU • Tuerca de unión: cinc fundido niquelado • Material del cable: • Cable Li Y YM 4×0,34 mm (20 AWG) •...

  • Página 71: Temperatura Ambiente

    Micropilot FMR62B HART Especificaciones del cable de conexión proporcionado por el cliente Push-in CAGE CLAMP®, tecnología de conexión, accionamiento con pulsador • Sección transversal del conductor: • Conductor sólido de 0,2 … 0,75 mm (24 … 18 AWG) • Conductor flexible de 0,2 … 0,75 mm (24 …...

  • Página 72: Memograph M

    • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.

  • Página 73: Marcas Registradas

    La marca denominativa Bluetooth® y sus logotipos son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso por parte de Endress+Hauser de esta marca está sometido a un acuerdo de licencias. El resto de marcas y nombres comerciales son los de sus respectivos propietarios.
  • Página 76 *71606595* 71606595 www.addresses.endress.com...
