Oznaczenia piekarnika wyposażonego w termoobieg - PET (Rys. 11) w modelach 9715110, 9715130,
9715210, 9715230, 9715310, 9715330, 9717110, 9717130, 9717210, 9717230:
Pozycja 1- Piekarnik nagrzewany jest przy pomocy grzałki górnej
Pozycja 2- Piekarnik nagrzewany jest przy pomocy grzałki dolnej
Pozycja 3- Piekarnik nagrzewany jest przy pomocy grzałki górnej, dolnej oraz wentylatora , który wytwarza
ruch powietrza (korzystanie z takiego sposobu ogrzewania pozwala na równomierny obieg ciepła wokół
potrawy umieszczonej w piekarniku).
Uwaga: w trakcie otwierania drzwi piekarnika następuje wyłączenie zasilania niezależnie od pozycji
pokrętła
2
3
1

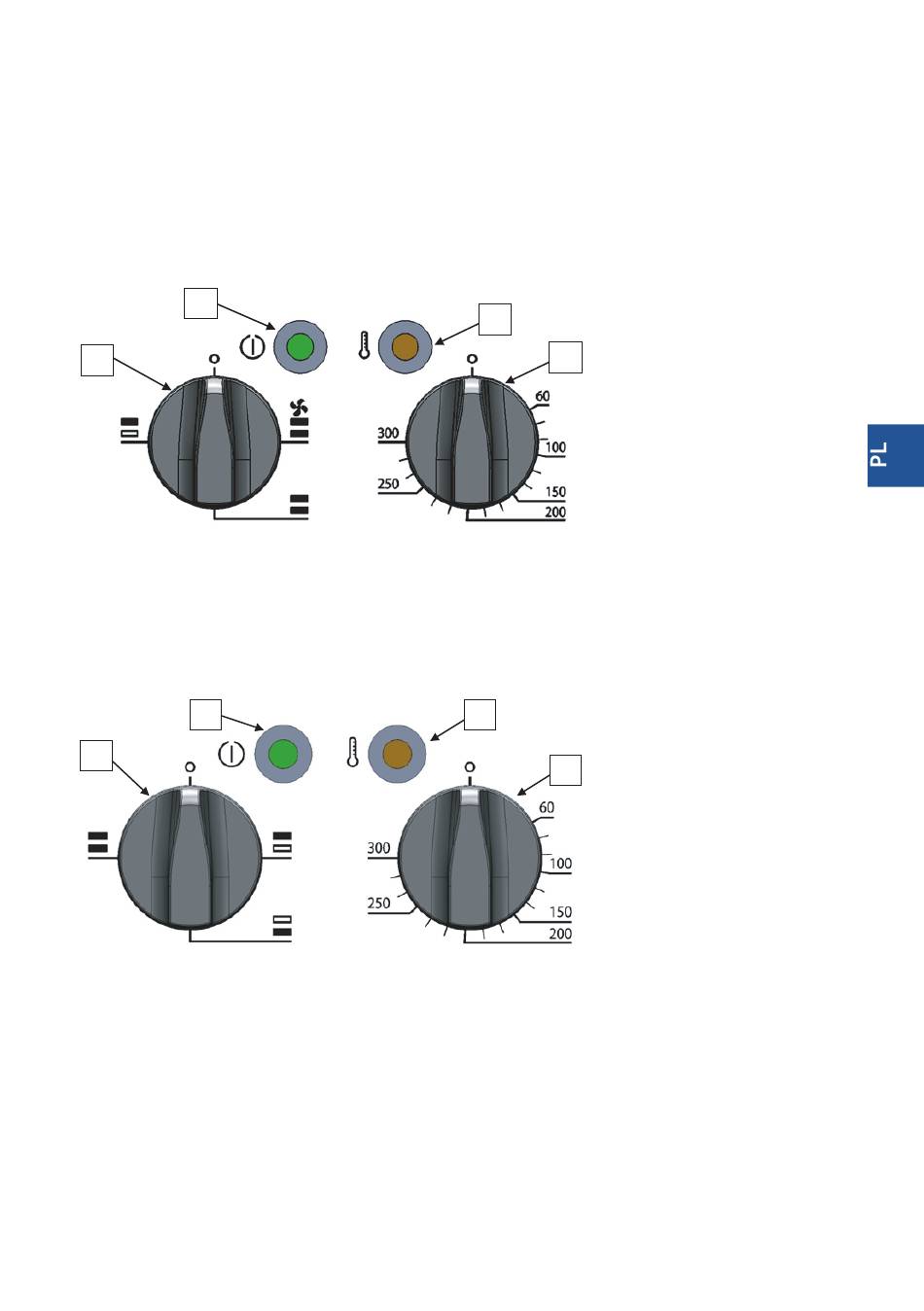

Rysunek 11. Elementy sterujące piekarnika – 3 systemy grzania
Oznaczenia piekarnika wykorzystującego statyczny system grzania - PES (Rys. 12) w modelach
9716110, 9716130, 9716210, 9716230, 9716310, 9716330, 9718110, 9718130, 9718210, 9718230:
Pozycja 1- Piekarnik nagrzewany jest przy pomocy grzałki górnej
Pozycja 2- Piekarnik nagrzewany jest przy pomocy grzałki dolnej
Pozycja 3- Piekarnik nagrzewany jest przy pomocy grzałki górnej i dolnej
2
3
3
Oznaczenie piekarnika wyposażonego w 3 systemy grzania ECO (Rys.13) w modelach 9713610,
9713630, 9713710, 9713730, 9714310, 9714330, 9714410, 9714430:
UWAGA! Urządzenie posiada możliwość przepięcia w puszce elektrycznej napięcia zasilania
między 230V / 400V 50Hz. W przypadku podłączenia kuchni do sieci elektrycznej 230V 50Hz w urzą-
dzeniu odłączana jest górna grzałka (ta funkcja NIE DZIAŁA). W przypadku podłączenia urządzenia
do sieci generującej 400V 50Hz działają wszystkie funkcje piekarnika. W kuchniach ECO należy
podłączyć przewody zasilające zgodnie z wytycznymi punktu 8.3.d.
3
2
1
2
Rysunek 12. Elementy sterujące piekarnika statycznego
1
1. Lampka sygnalizacyjna pracy
4
2. Lampka sygnalizacyjna zasi-
3. Pokrętło sterujące trybem pra-
4. Pokrętło sterujące tempera-
1
4
1. Lampka sygnalizacyjna pracy
2. Lampka sygnalizacyjna zasilania
3. Pokrętło sterujące trybem pracy
4. Pokrętło sterujące temperaturą
- 11 -
lania
cy oraz oświetleniem komory
piekarnika
turą
oraz oświetleniem komory pie-
karnika
