Comunicación
Nombre de
Serigrafía
retroalimenta
ción del
rectificador
Puerto de
salida de
3
J17
retroalimenta
ción del
bypass
Nota
1. Capacidad del puerto de contacto seco de entrada J13: 12Vdc, 20mA.
2. Capacidad de puertos de contacto seco de salida J14 y J15: 24Vdc, 0,5A.
3. Capacidad de puertos de contacto seco de salida J16 y J17: 250Vdc, 5A.
4. Si REPO es necesario: La Clavija6 y la Clavija8 están reservadas, y la Clavija2 y la Clavija4 de J14 están
cortocircuitadas antes de la entrega;
Si está configurado el interruptor normalmente cerrado como REPO, retire el cable de cortocircuitado entre la Clavija2
y la Clavija4, y después adopte el cable blindado para conectar la Clavija2 y la Clavija4 con el interruptor;
Si está configurado el interruptor normalmente abierto como REPO, reserve el cable de cortocircuitado entre la Clavija2
y la Clavija4, y después adopte el cable blindado para conectar la Clavija6 y la Clavija8 con el interruptor.
Si está configurado el contacto seco de entrada configurable como «Iniciar autocomprobación de
5.
mantenimiento de batería» o «Detener autocomprobación de mantenimiento de batería» o «Alarma borrada», la
activación por flanco creciente será efectiva; si está configurado el contacto seco de entrada configurable como
otras funciones, la activación de nivel será efectiva.
Nota
La activación del EPO del SAI cerrará el rectificador, el inversor, el bypass y la batería, pero no desconecta la entrada de red
eléctrica del SAI. Si desea desconectar el SAI por completo, también es necesario abrir el interruptor de entrada interno y
desenchufar los terminales de batería cuando se active el EPO.
En caso de una emergencia, active el interruptor REPO (suministrado e instalado por el usuario) para apagar el
rectificador y el inversor, y desconecte el SAI. En condiciones normales, el interruptor REPO no puede utilizarse para
aislar el SAI de la alimentación de entrada de la red eléctrica. Si está instalada en la entrada del SAI una función de
disyuntor controlado electrónicamente, el interruptor de REPO puede utilizarse para disparar este disyuntor, cortando
de este modo la alimentación de entrada de la red eléctrica del SAI. La posición del interruptor REPO se muestra en la
Figura 7-6 y las conexiones del cable REPO se muestran en la Figura 7-7 y en la Figura 7-8.
Interruptor
de REPO
Interruptor
de REPO
70
N.º de
Nombre de
puerto
clavija
2
MFP_S
3
MFP_C
1
BFP_O
2
BFP_S
3
BFP_C

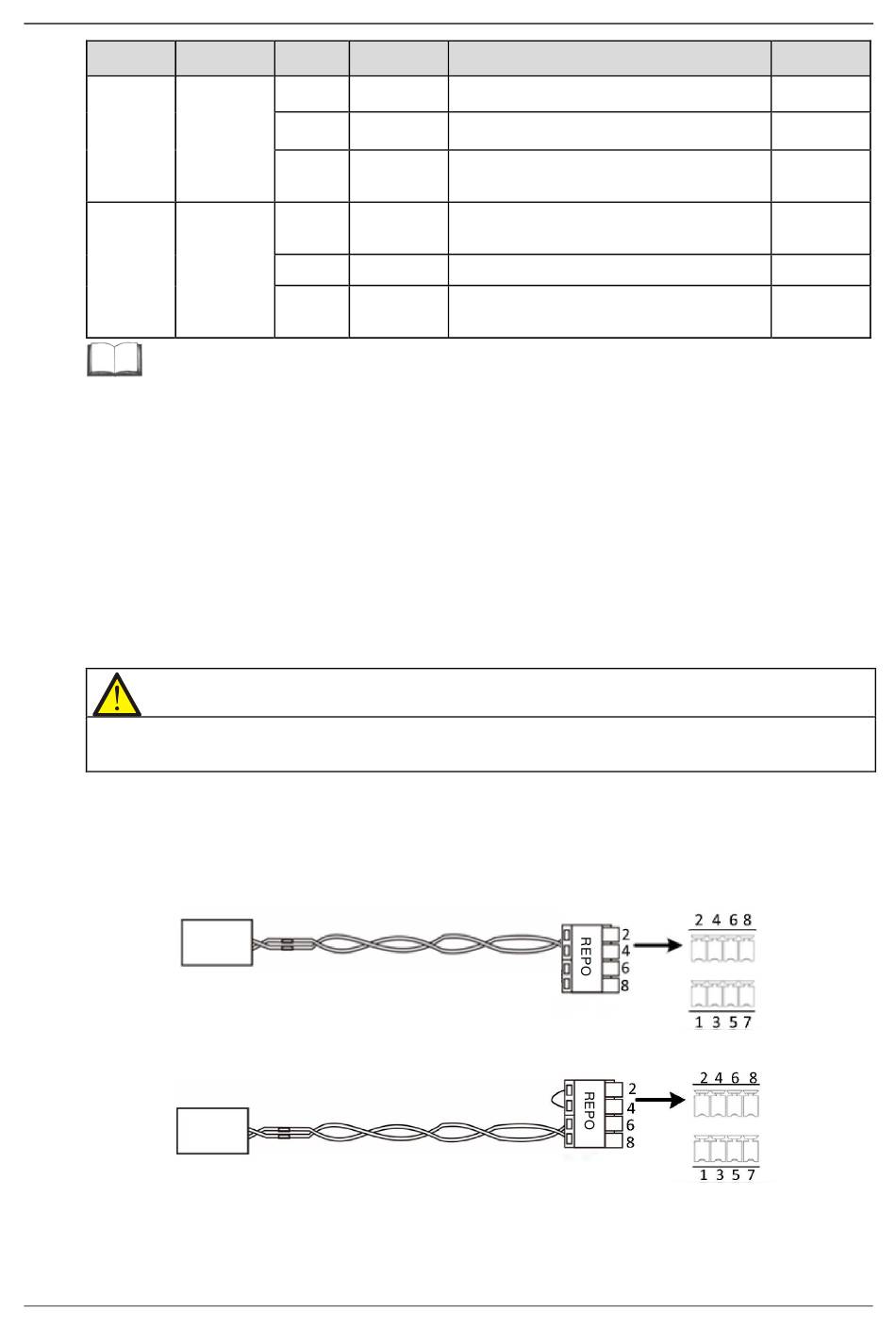

Figura 7-6 Conexión de cable (normalmente cerrado) de REPO
Figura 7-7 Conexión de cable (normalmente abierto) de REPO
clavija
retorno del rectificador
Contacto común del retorno de tensión del
rectificador
Contacto normalmente cerrado del retorno de
tensión del rectificador. Abierto cuando hay
retorno del rectificador.
Contacto normalmente abierto del retorno de
tensión del bypass. Cerrado cuando hay retorno
del bypass.
Contacto común del retorno de tensión del bypass
Contacto normalmente cerrado del retorno de
tensión del bypass. Abierto cuando hay retorno del
bypass.
Manual de usuario 10H52274UM55 - Rev. 1 - 05/2019
Significado
Enchufe de
REPO
Enchufe de
REPO
EXS 60 kVA
Comentarios
J14
J14
