de 16 | Jaguar Land Rover DoIP VCI | Produktbeschreibung

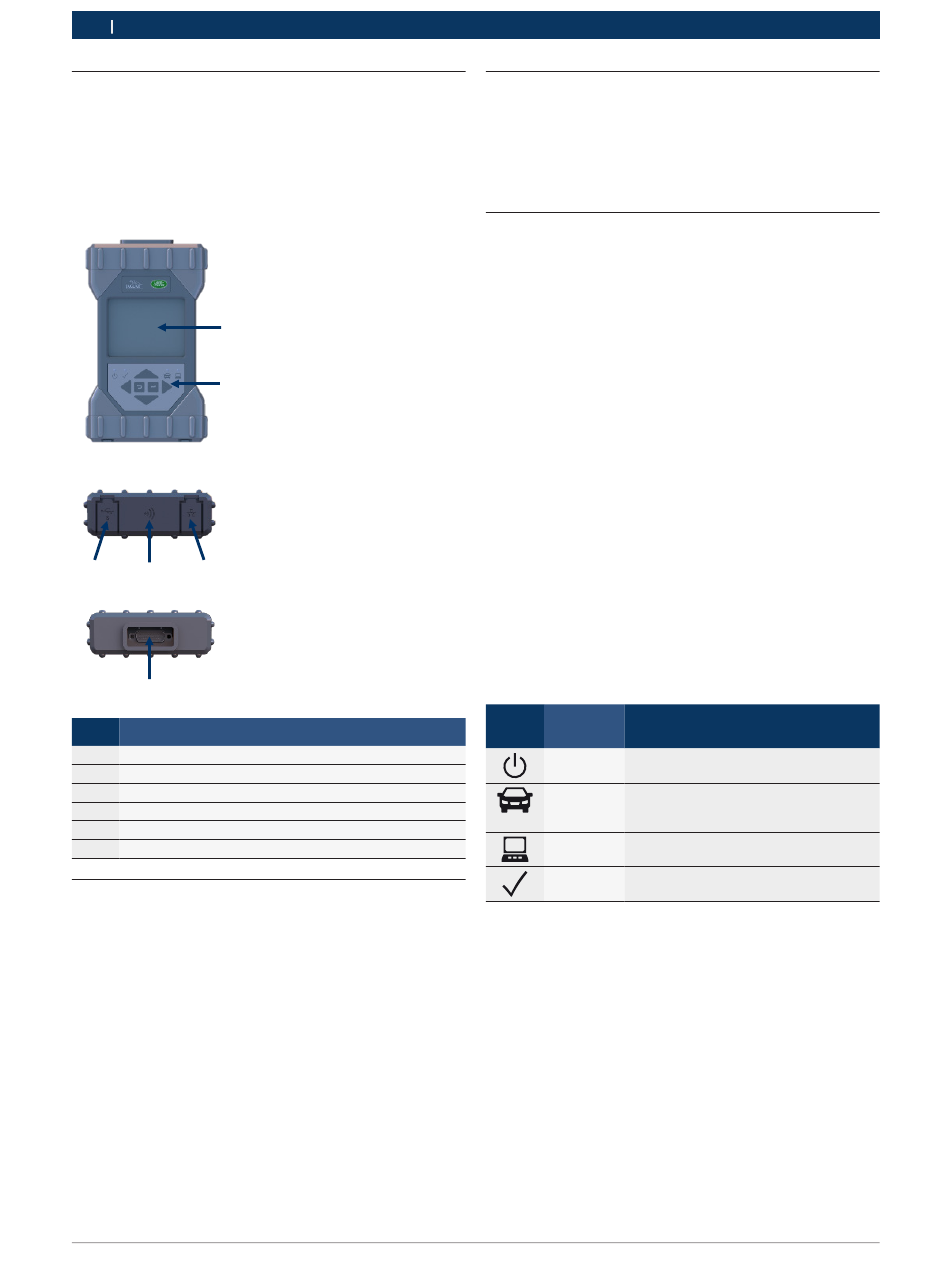

4.3 JLR DOIP VCI Anschlüsse und
Bedienelemente
Am JLR DOIP VCI gibt es verschiedene Tasten und ge-
normte Anschlüsse, die zur Bedienung des Gerätes und
zur Verbindung mit dem Bordnetz des Fahrzeuges und
dem Werkstattnetz dienen. Diese Anschlüsse und Tas-
ten sind in den nachstehenden Abbildungen dargestellt.
1
2
4 5
3
6
Pos. Beschreibung
1 TFT Farb-Display
2 Bedientasten
3 USB-Anschluss
4 WLAN-Adapter
5 Ethernet Anschluss
6 Anschluss Diagnose-Anschlussleitung
4.4

Universal Serial Bus (USB) Anschluss

Das JLR DOIP VCI hat eine feste USB-Konfiguration, die
nicht geändert werden kann. Damit wird sichergestellt,
dass das JLR DOIP VCI immer eine Verbindung zu ei-
nem einzelnen PC/Laptop aufnehmen kann, auf dem
die Pathfinder Software läuft, so dass die vom lokalen
Netzwerk benötigten LAN- bzw. WLAN-Einstellungen
vorgenommen werden können. Des Weiteren wird
die USB-Verbindung gebraucht, um die Firmware im
JLR DOIP VCI zu konfigurieren, den PC/Laptop mit dem
JLR DOIP VCI zu paaren und die Firmware zu aktualisie-
ren.
|
1 689 989 309 2016-11-11
4.5

Wireless Local Area Network (WLAN)

Während der Einrichtung und Konfiguration der WLAN-
Verbindung (802.11b/g/n) muss JLR DOIP VCI über
USB an einen PC/Laptop, auf dem die Pathfinder Soft-
ware läuft, angeschlossen sein und mit dem PC/Laptop
gepaart werden.
4.6 Sonstige Eigenschaften des
JLR DOIP VCI
4.6.1 Datenübertragung
Die Verbindung zwischen dem JLR DOIP VCI und der
Fahrzeugelektronik erfolgt über die 26-Pin Diagnose-
Anschlussleitung.
4.6.2

Stromversorgung

JLR DOIP VCI ist für die Stromversorgung aus der Fahr-
zeugbatterie über die Diagnose-Anschlussleitung ausge-
legt. Zur Datenübertragung oder System-Update kann
JLR DOIP VCI auch über USB vom PC aus mit Spannung
versorgt werden.
i
Wenn JLR DOIP VCI für die drahtlose Verbindung
konfiguriert werden soll, muss die Spannungsversor-
gung über die USB-Verbindungsleitung erfolgen.
4.6.3

LED Status-Anzeige

An der Vorderseite des JLR DOIP VCI sind vier Leucht-
dioden (LEDs) angebracht. Die LED-Leuchten zeigen
folgende Statusinformationen an.
Symbol Farbe LED-Funktion
Zustand
AUS Fehlende Spannungsversorgung
Grün JLR DOIP VCI betriebsbereit.
blinkt rot Fehlende Spannungsversorgung über die
Diagnose-Anschlussleitung
Grün Verbindung mit dem Fahrzeug
Aus JLR DOIP VCI nicht mit PC verbunden
blinkt grün JLR DOIP VCI mit PC verbunden
Grün JLR DOIP VCI ohne Fehler
Rot Fehler aufgetreten (Reset durchführen)
