Descripción del producto
1 Marco
2 Pantalla
3.5

Interfaz del usuario

La mayoría de las funciones de la máquina se muestran en la pantalla táctil.
La pantalla táctil permite al usuario interactuar directamente con el equipo
tocando la pantalla con un dedo.
La pantalla táctil tiene un marco fijo y 6 pantallas dinámicas. Estas pantallas
se representan en forma de las 6 caras de un cubo.
3.5.1 Estructura de la pantalla táctil
Marco
El marco (Fig. 3-11, ① ) es una zona fija alrededor de la pantalla ② de la cara
correspondiente del cubo. Muestra información esencial en función de la fase
de la operación del equipo, la fase de tratamiento y contiene varios iconos.
1

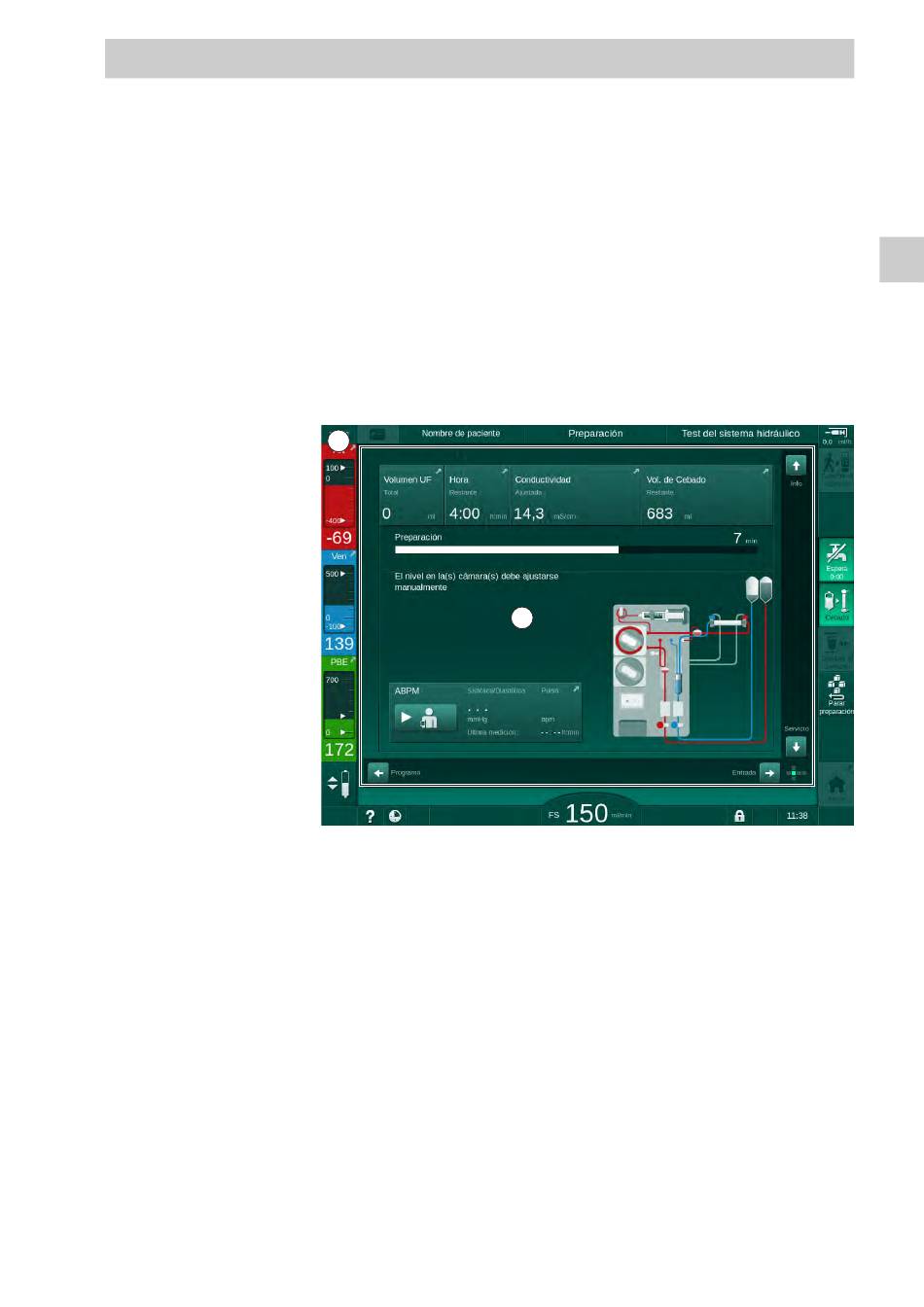

Fig. 3-11 Marco y pantalla (cara del cubo)
El encabezado del marco contiene (de izquierda a derecha):
• acceso directo a la pantalla
• estado de la conexión de red
• nombre del paciente
• fase de funcionamiento del equipo
• información sobre la fase
• acceso directo a los datos de heparina en la pantalla
El lado izquierdo del marco contiene valores que dependen de la fase de
operación (de arriba a abajo):
• presiones extracorpóreas PA, PV y PBE o PTM en preparación,
tratamiento y reinfusión
• temperatura y conductividad durante la desinfección.
IFU 38910517ES / Rev. 1.04.01 / 06.2020
