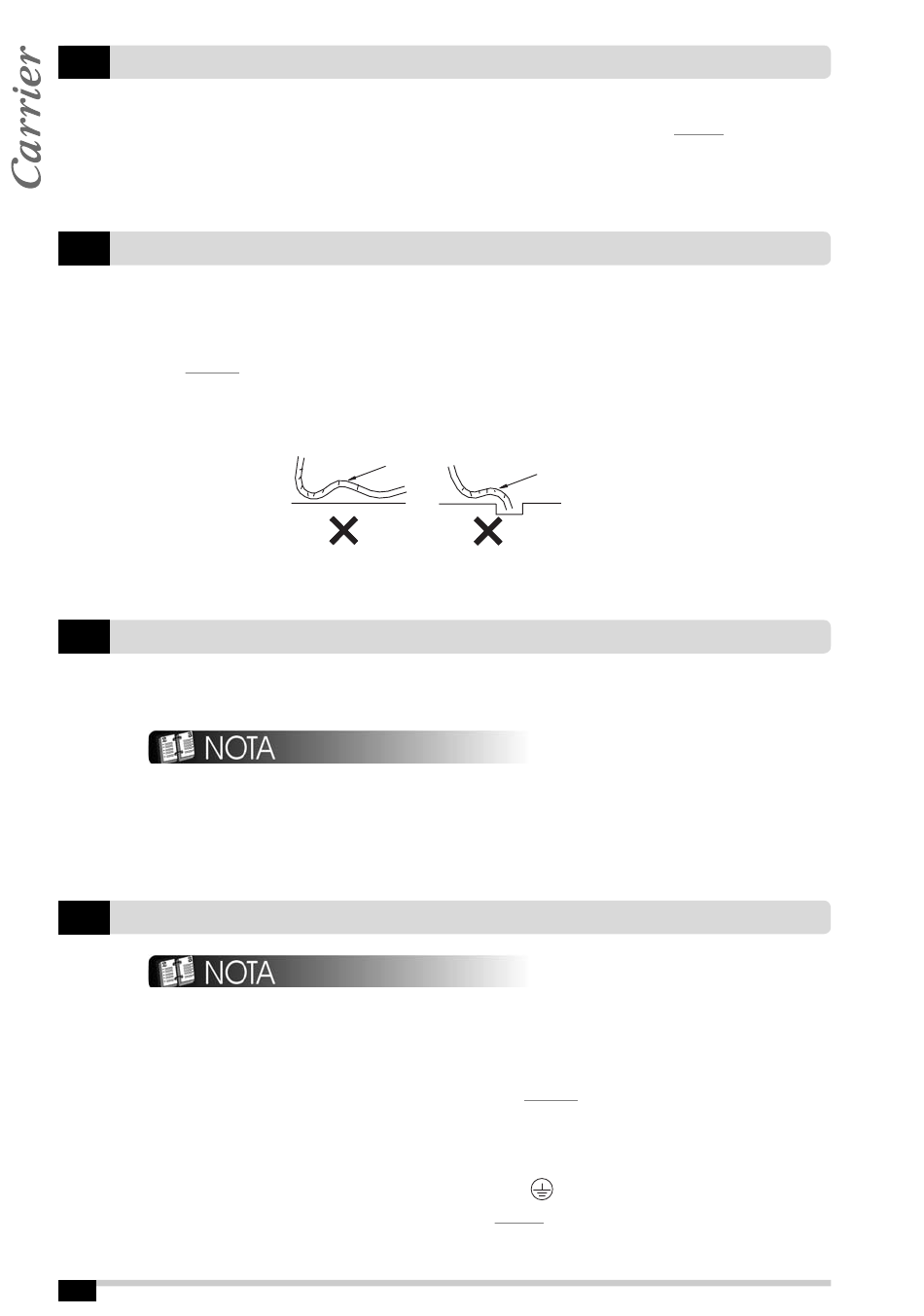

2.3
Furação para tubulação
•
Faça um furo na parede (Ø50 mm ou Ø65 mm) para a tubulação um pouco abaixo
no lado externo. O centro do orifício deve ser feito de acordo com a Fig. 2-II.
•
Introduza a bucha no orifício da tubulação para evitar que a tubulação e a fiação
conectada sejam danificadas quando passarem pelo orifício.
2.4
Instalando o tubo de drenagem
•
Para uma boa drenagem, a mangueira deve ser posicionada inclinada mais para
baixo.
•
Não torça ou dobre a mangueira de descarga ou mergulhe sua ponta na água.
(Fig. 2-III)
•
Envolva o tubo de drenagem com material de isolamento térmico.
2.5
Instalando os tubos de conexão
Conecte os tubos da tubulação apertando primeiramente as conexões com a mão,
dando o aperto final utilizando ferramentas apropriadas.
•
Cuidar para não dobrar os tubos de conexão, ou eles poderão ser
danificados.
•
Se a porca for apertada com um torque muito alto, poderão ocorrer
vazamentos.
2.6
Instalação elétrica
A fonte de alimentação elétrica de toda a unidade interna deve ser a fonte de
alimentação unificada.
1.
Abra o painel da unidade puxando-o para cima.
2.
Remova o parafuso da tampa de proteção. Veja a Fig. 2-IV.
3.
Passe o cabo de alimentação elétrica por trás e através do orifício da fiação para
cima.
4.
Conecte o cabo azul do cabo de alimentação elétrica ao terminal "N(1)",
o marrom ao "2"e o verde-amarelo (fio terra) ao
alimentação elétrica, conforme mostrado na Fig. 2-V.
8
Torcida
Imersa
Fig. 2-III
MP 42VDQ Hi-Wall - B - 06/08
Dobrada
. Conecte o cabo de
