Instalação da Unidade Interna Hi-Wall

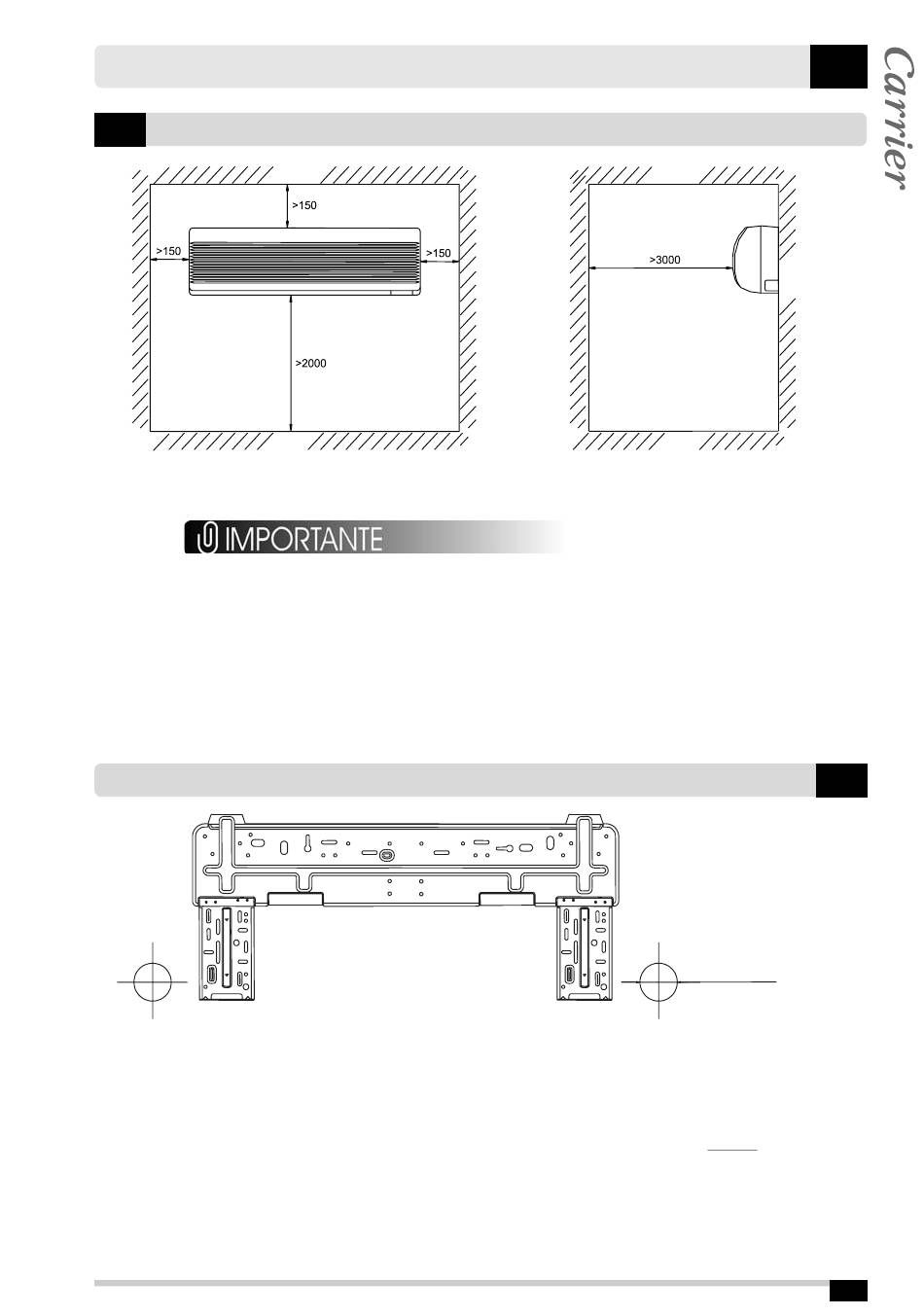

Espaços de instalação
2.1
• A unidade deverá ser instalada por pessoal especializado, de acordo com as
instruções de instalação contidas neste manual.
• Contate o departamento de serviço autorizado Carrier de sua cidade antes
da instalação. Qualquer falha em unidades instaladas por empresas não
autorizadas pela Carrier poderá invalidar a garantia do produto.
• Se o ar-condicionado precisar ser deslocado para outro local, este trabalho
deverá ser supervisionado por pessoal especializado.
1. Encontre a posição horizontal. Uma vez que
o tubo de drenagem encontra-se do lado
esquerdo, ajuste o painel traseiro para que seu
lado esquerdo fique um pouco mais baixo.
2. Parafuse o painel traseiro na parede.
3. Após a instalação do painel traseiro, puxe-o
com as mãos para verificar se está realmente
firme. O painel suspenso deve suportar o peso
teto
unidade: mm
chão
MP 42VDQ Hi-Wall - B - 06/08
Fig. 2-I
Instalação do Painel Traseiro
Fig. 2-II
de um adulto de (60 kg), e o peso
compartilhado por cada parafuso deve ser
uniforme.
*4. O diâmetro mostrado na Fig. 2-II é:
50 mm para o modelo 42VDQA025, 42VDQA035;
65 mm para o modelo 42VDQA050.
2
teto
parede
chão
2.2
Furo na parede para os
tubos de saída
(Ver item 4 *)
