5.2 Placering av styrenhet

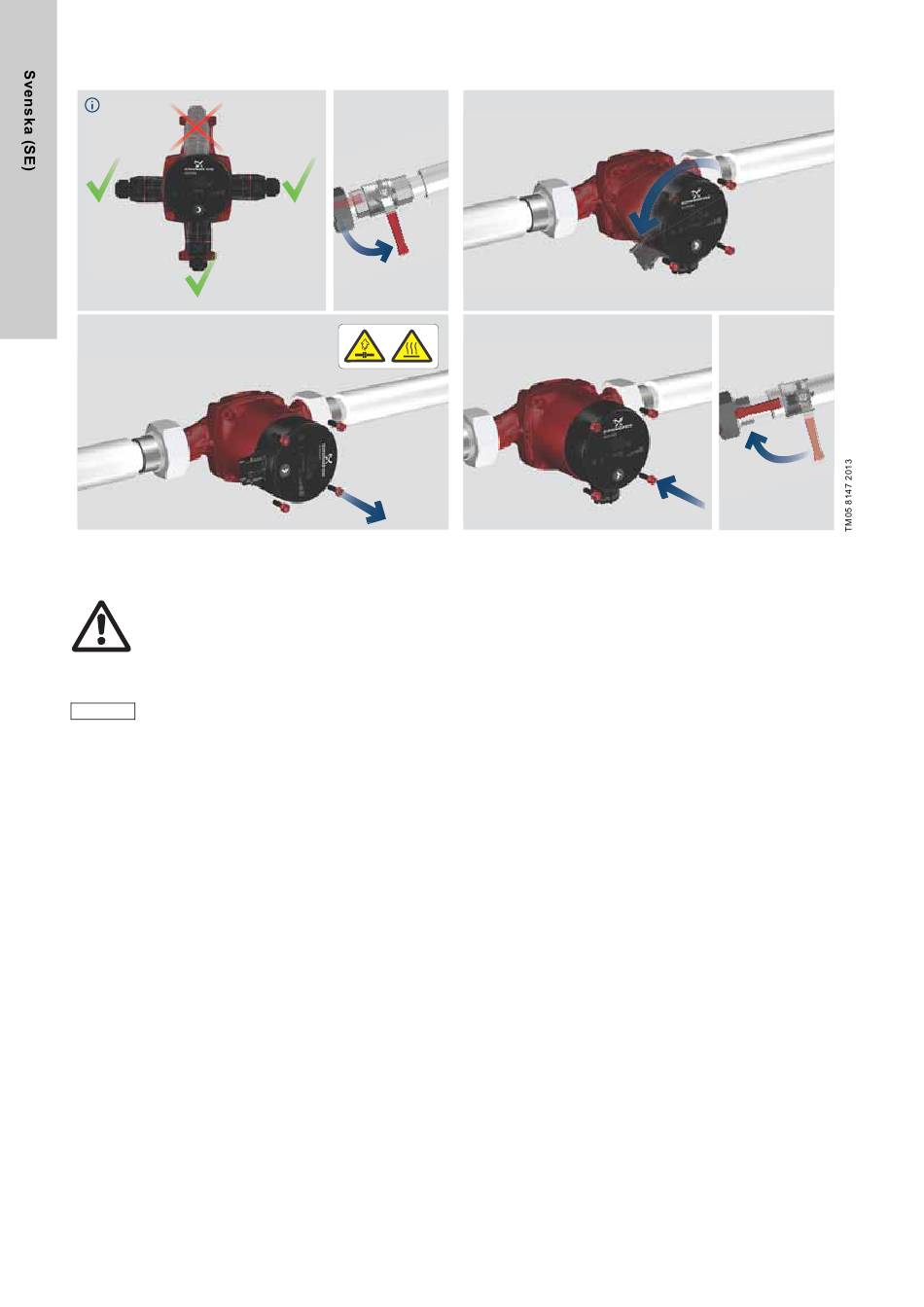

Fig. 5 Placering av styrenhet
Varning
Den pumpade vätskan kan vara skållhet och stå
under högt tryck.
Töm systemet eller stäng avstängningsventilerna
på vardera sidan om pumpen innan skruvarna
lossas.
Om styrenhetens placering ändrats ska systemet
Varning
fyllas med den vätska som ska pumpas eller
också öppnas avstängningsventilerna.
5.3 Ändring av styrenhetens placering
Styrenheten kan vridas i steg om 90 °.
Möjliga/tillåtna lägen och hur man byter läge för styrenheten
visas i fig. 5.
Tillvägagångssätt:
1. Avlägsna de fyra sexkantskruvarna som håller drivsidan, med
hjälp av en T-nyckel (M4).
2. Vrid drivsidan till önskat läge.
3. Sätt i skruvarna och dra åt dem korsvis.
