7. Montaż elektryczny
1
Max. 1.5 mm 2
12 mm
Ø 5.5 - 10 mm
7 mm
17 mm
4

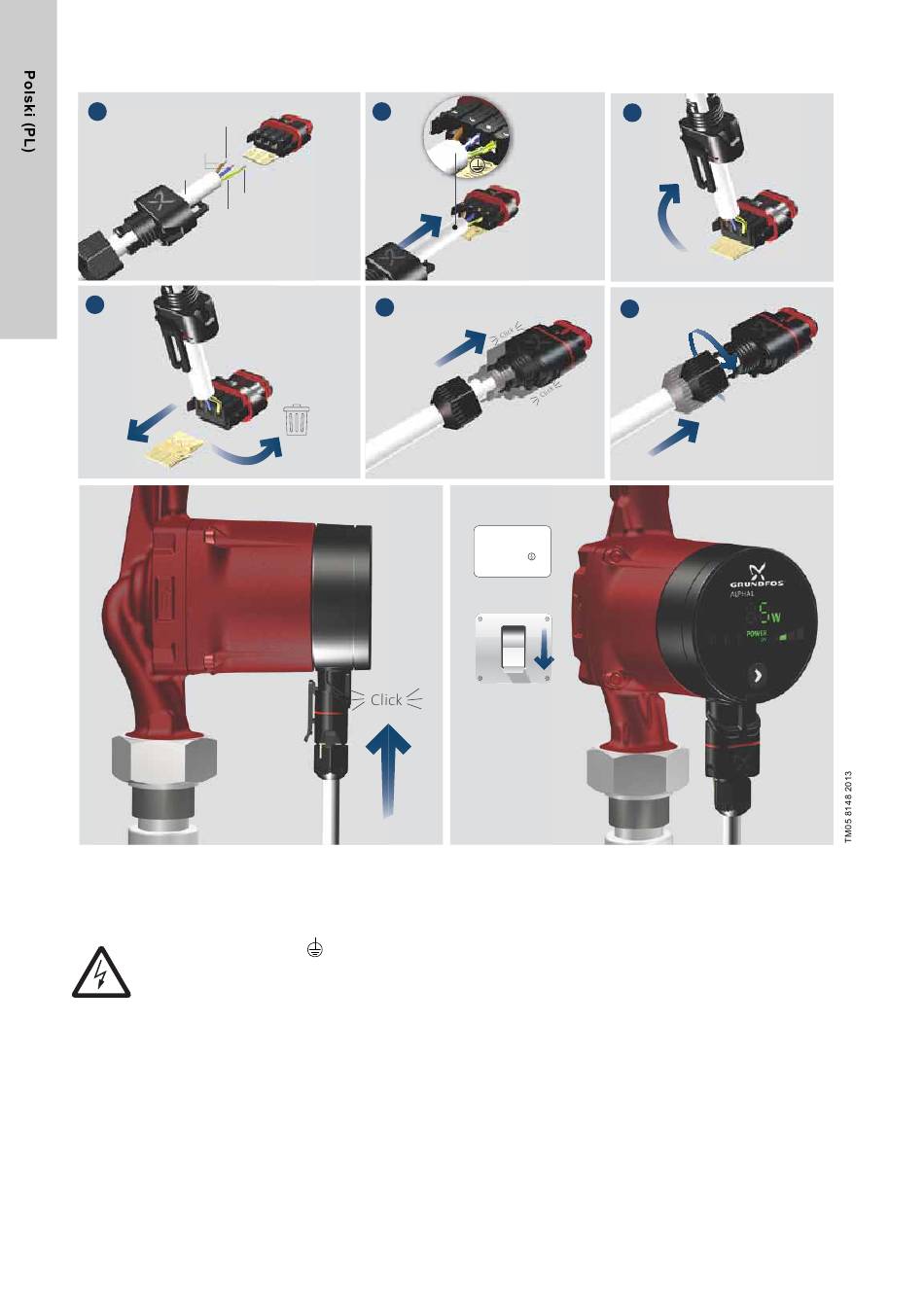

Rys. 7 Podłączenia elektryczne
Podłączenia elektryczne i zabezpieczenia należy wykonać
zgodnie z przepisami krajowymi.
Ostrzeżenie
Zacisk uziemiający pompy
podłączony do uziemienia.
Pompa musi być podłączona do zewnętrznego
wyłącznika sieciowego o przerwie równej
minimum 3 mm na wszystkich parach styków.
• Pompa nie wymaga zewnętrznego zabezpieczenia silnika.
• Należy sprawdzić, czy napięcie zasilania i częstotliwość
odpowiadają wartościom podanym na tabliczce znamionowej.
Patrz rozdział 4.1 Tabliczka znamionowa.
• Pompę podłącza się do zasilania energią za pomocą wtyczki
dostarczanej wraz z pompą, jak na rys. 7.
• Włączenie zasilania pompy energią elektryczną sygnalizuje
wskaźnik świetlny na panelu sterowania.
400
2
5
1 x 230 V ± 10 %
∽ 50/60 Hz
musi być
3
6
0
1
