5.2.3 LC 221 の内部レ イ ア ウ ト

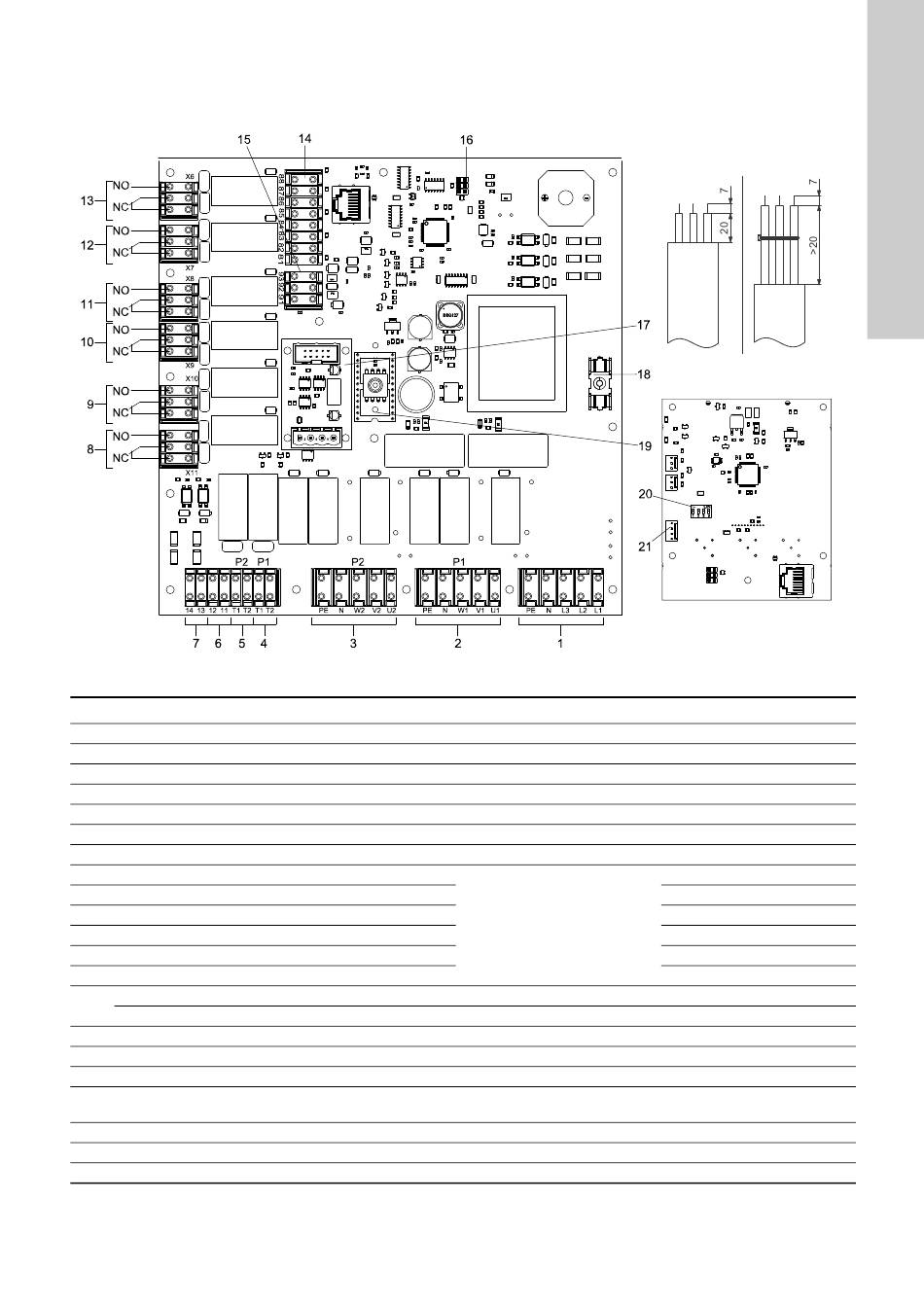

図 10 に LC 221 の内部レ イ ア ウ ト を示 し ます。
図 10 LC 221 の内部レ イ ア ウ ト ( 三相 PCB の例 )
NO. 説明
1 電源用端子
2 ポ ン プ接続用端子 1
3 ポ ン プ接続用端子 2
4 サーマルス イ ッ チ用端子、 ポ ン プ 1
5 サーマルス イ ッ チ用端子、 ポ ン プ 2
6 外部ア ラ ーム用端子
7 外部 リ セ ッ ト 用端子
8 一般故障用端子
9 高水面ア ラ ーム用端子
10 故障用端子、 ポ ン プ 2
11 故障用端子、 ポ ン プ 1
12 運転用端子、 ポ ン プ 2
13 運転用端子、 ポ ン プ 1
レ ベルス イ ッ チ用端子
14
追加の高水面ア ラ ーム用端子 ( タ ン ク 内部 )
15 ア ナ ロ グ セ ンサ用端子
16 PC ツ ール用サー ビ ス コ ネ ク タ
17 GENIbus イ ン タ ー フ ェ ース モ ジ ュ ール用 コ ネ ク タ
18 制御回路 ヒ ュ ーズ
19 ピ エ ゾ抵抗式圧力セ ンサ モ ジ ュ ール
20 DIP ス イ ッ チ ( こ のア プ リ ケーシ ョ ン では使用 し ません )
21 バ ッ テ リ 用 コ ネ ク タ 、 9 V ( 付属品 )
注 ： NO. 8-15 のケーブル接続:
リ ー ド がケー ブル ・ シースか ら 20 mm 以上
飛び出す場合は、 束線バン ド を使用 し ます。
コ メ ン ト
230 V
230 V
無電圧切換 NO/NC 接点、 最大
250 V/2 A。 注意: こ れ ら の端子を
給電網電位ま たは低電圧のど ち ら
か一方に接続 し ます。
デジ タ ル
デジ タ ル
0-5 V ま たは 4-20 mA
フ ァ イ ン ワ イ ヤ ヒ ュ ーズ ： 100
mA/20 mm x ∅5
0-5 V
端子名称
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (GND)、 92 (信号)、 93 (12 V)
-
-
-
-
-
-
