5.1.1 Накопичувальна ємність
Герметична накопичувальна ємність складається з стійкого до
стічних вод поліетилену (PE) та має всі необхідні клапани для
підключення вхідних, зливних, вентиляційних труб та може
мати ручний мембранний насос, що доступний в якості
аксесуару.
Накопичувальна ємність MD має поворотний,
ексцентричний диск ззаду, що дозволяє коригувати вхід на
рівні любої висоти від 180 до 315 мм над підлогою.
Найбільш поширені висоти відзначені біля входу.
Див. розділ 7.3 Процедура для встановлення
Таким чином, накопичувальна ємність MD пропонує чотири
горизонтальних входи з боків ємності (2 х DN 100, 2 х DN 50) і
три вертикальні вхідні з'єднувачі у верхній частині ємності
(2 х DN 150, 1 х DN 50) . Центри горизонтальних входів -
120 мм (DN 50) та 250 мм (DN 150) вище рівня підлоги.
Бокові та задні входи на 180 і 250 мм вище над рівнем підлоги
для прямого підключення до настінного туалету або туалету
на підлозі відповідно до EN 33 та EN 37. Наступні санітарні
прилади можуть бути підключені до інших портів.
Накопичувальна ємність MLD пропонує один вертикальний
вхід, DN 50, у верхній частині ємності і один вертикальний
вхід, DN 150, в прохідній частині ємності.
Об'єм ємності і ефективний об'єм (об'єм між запуском і
зупинкою) для Multilift MD та ML виходять з наступної таблиці:
MD
Вхідний рівень [мм]
Загальний об'єм ємності [л]
Ефективний об'єм ємності [л]
MLD
Вхідний рівень [мм]
Загальний об'єм ємності [л]
Ефективний об'єм ємності [л]
Установка відповідного вхідного рівня пуску повинна бути
здійснена протягом фази запуску через установки меню.
Див. розділ 6.2 Меню Setup.
Перший крок після подключення живлення - це фаза запуску з
установкою рівня.
Для зведення до мінімуму осадження, дно ємності скошене,
щоб стічні води надходили до насоса.
5.1.2 Насоси
Робочі колеса насоса виконані у вигляді напірного вихрового
робочого колеса, забезпечуючи практично незмінну
продуктивність протягом усього терміну служби насоса.
Корпус статора електродвигуна виконано з чавуну. Насос має
механічне ущільнення валу.
Детальніше технічні дані у розділі
Однофазні двигуни захищені тепловим вимикачем в звивинах
і запускаються через конденсатор всередині шафи
контролера.
Трифазні двигуни захищені тепловим вимикачем в звивинах і
додатковим тепловим вимикачем в шафі Multilift MD/MLD22,
24, 32 та M38, щоб вимкнути двигун у разі перевантаження.
Якщо послідовність фаз для трифазного насоса є
неправильною, контролер вказує помилки та запобігає
запуску насоса (-ів). Для корекції послідовності фаз,
див. рис. 14. Для напряму обертання, див. розділ
При перевантаженні двигуна він автоматично
зупиняється.
Вказівка
Коли електродвигун охолоне до нормальної
температури, він знову запуститься автоматично.
Криві характеристик містяться у буклеті з даними, який можна
завантажити за допомогою QR-коду або посилання, що
наведені нижче:
624
насоса.
180 250 315
130
49 69 86
560
270
190
12. Технічні дані.
10.2 Двигун.
http://net.grundfos.com/qr/i/98288126
5.1.3 Торцеве ущільнення валу
Насоси мають три ущільнення вала. Камери для масла між
ними заповнюються на весь термін експлуатації і, отже, не
вимагають технічного обслуговування. Для заміни в разі
необхідності обслуговування, див. інструкції з
обслуговування.
5.1.4 Кабель двигуна
Кабель двигуна кріпиться до дивуна через кабельний вхід.
Клас захисту IP68. Довжина кабелю 4 м чи 10 м.
Заводська тебличка, двигун
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

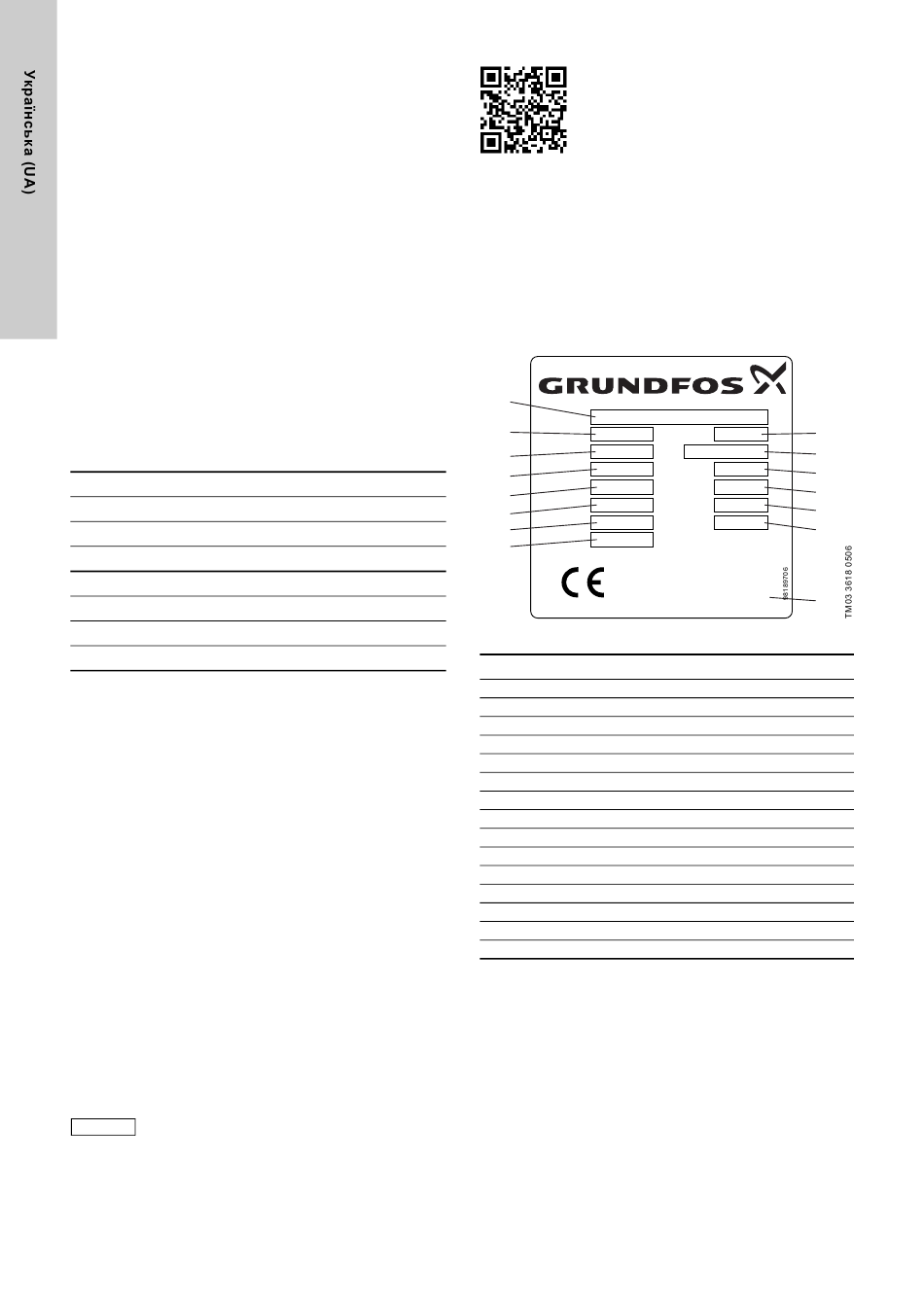

Рис. 4 Заводська тебличка, двигун
Поз. Опис
1 Номер та модель виробу
2 Код виробництва (рік та тиждень)
3 Частота
4 Кількість фаз
5 Номінальна напруга
6 Номінальний струм
7 Споживана потужність
8 Потужність на валу
9 Серійний номер
10 Режим роботи
11 Коефіцієнт потужності
12 Номінальна частота обертання
13 Клас ізоляції
14 Вага
15 Країна-виробник
Serial no. 001 9
Hz S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
