Capítulo 1 – Introducción

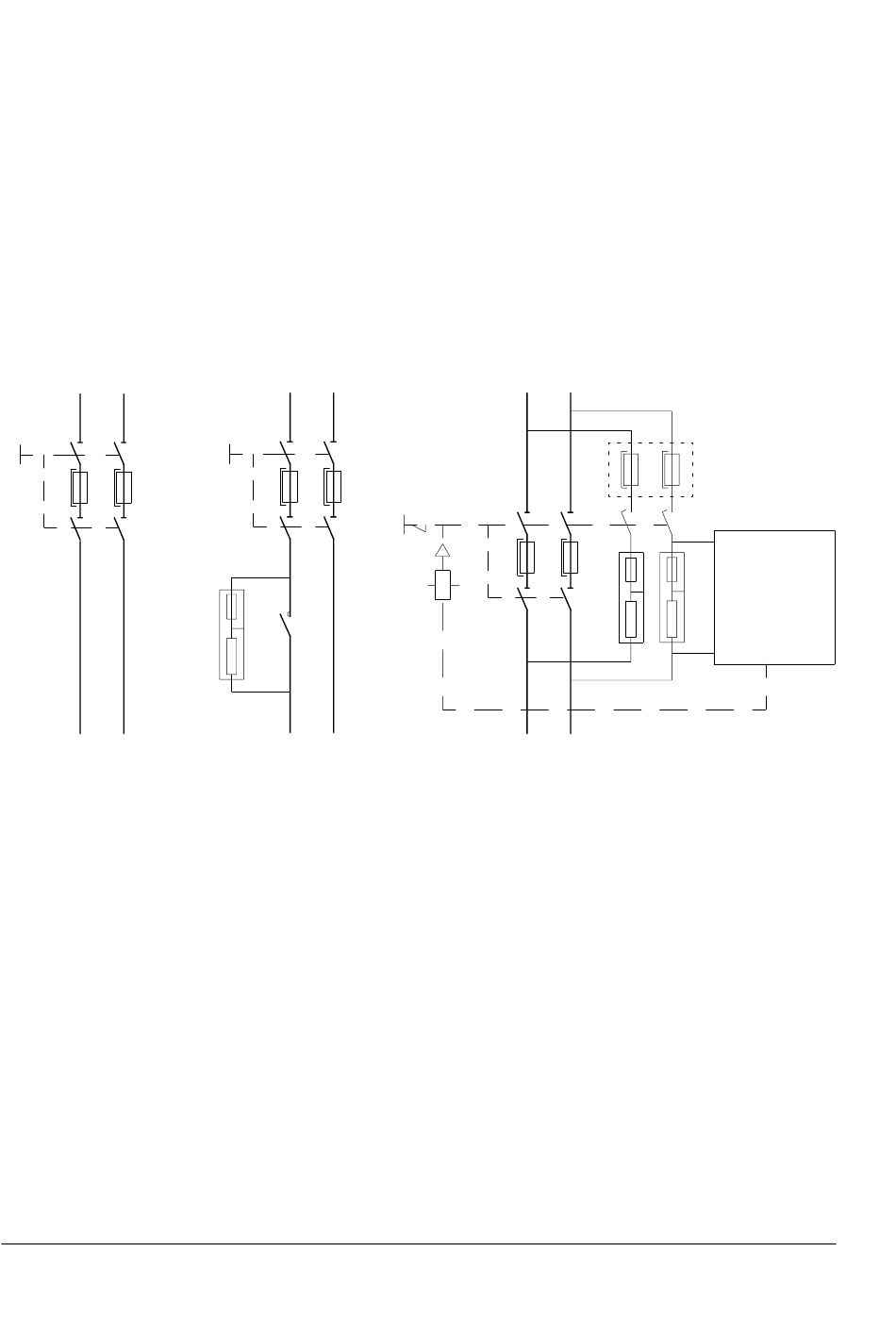

Seccionador con circuito
de carga (opcional)
(Opcional)
Tipo 1
L+ L–
1L+ 1L–
1-12
Los condensadores del paso intermedio de CC (bus de CC común) se
cargan a través de resistencias para limitar la intensidad de carga. En
el tipo 1 el circuito de carga se implementa de forma interna en la
unidad onduladora (bastidores R2i a R4i). En el tipo 2 la carga se
controla de forma interna (bastidores R5i y R6i). En el tipo 3 los
circuitos de carga y el control se implementan con componentes
externos (bastidores R7i a R12i). En las etapas de accionamiento con
unidades onduladoras conectadas en paralelo, cada unidad posee su
propio seccionador con un circuito de carga.
Tipo 2
L+ L–
1L+ 1L–
Tipo 3
L+ L–
1L+ 1L–
* NCHM-11 se utiliza con una
tensión auxiliar de 115 V CA y
NCHM-21 con 230 V CA
Manual de hardware del ACS 600 MultiDrive
NCHM-xx*
Unidad de
monitorización
de carga
