Instalación
2.10.2 Conexión del cable de red
Un extremo del cable de red se enchufa en el puerto de NETWORK (RED) (verde) del regulador PT y el otro
extremo se enchufa en el puerto de NETWORK (RED) (verde) del inversor o cargador Magnum (consulte la
Figura 2-24).
Nota: El cable de red puede extenderse hasta una longitud de 200 pies (60 m) sin que ocasione una
degradación de los datos. Sin embargo, el regulador PT y el inversor deben estar conectados al mismo
banco de baterías.
Nota: Si está instalando el equipo de monitoreo de la batería (BMK), asegúrese de conectar el separador al
puerto de NETWORK (RED) del inversor y no al puerto de NETWORK (RED) de PT.
1 2 3 4 5 6 7 8 9 1 0

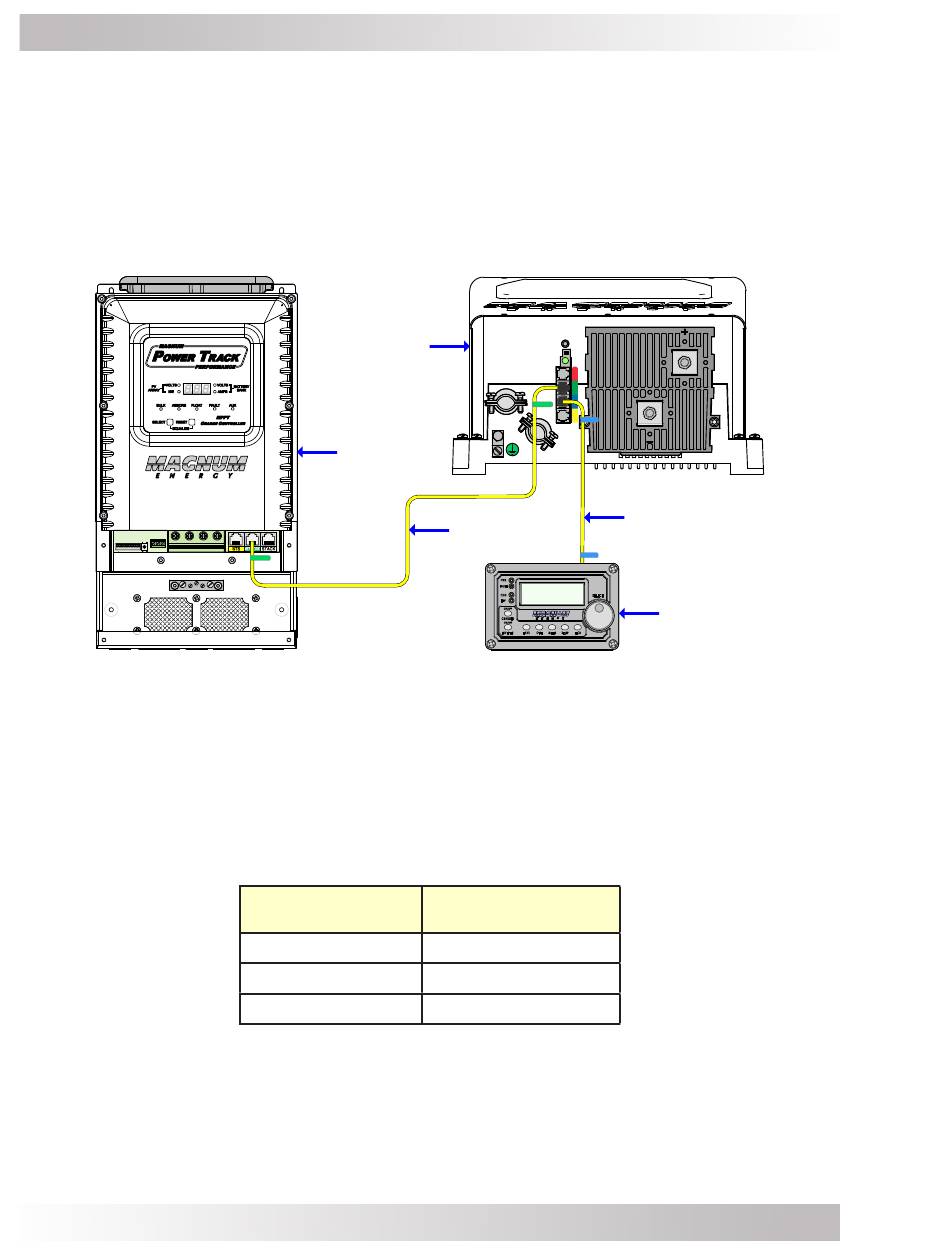

Figura 2-23, Conexión del regulador PT-100 al inversor Magnum
2.10.3 Compatibilidad remota
Cuando se encuentra conectado a un inversor Magnum y a un control remoto, el regulador de carga PT tiene
varias funciones avanzadas. El regulador PT, el inversor y el control remoto se comunican entre sí para permitir
el uso o la configuración de estas funciones avanzadas. El inversor no tiene límite de compatibilidad cuando
se encuentra conectado en red a un regulador PT. Sin embargo, el control remoto requiere una versión de
software mínima para monitorear y configurar el regulador PT. Consulte la Tabla 2-10 a fin de determinar la
versión remota requerida para ver y configurar el regulador PT.
Nota: Si el control remoto se encuentra desactualizado con respecto al nivel de versión para trabajar con su
regulador PT, comuníquese con Sensata para determinar si existe una actualización de software disponible.
Nota: A fin de poder conocer el nivel de la versión de software del control remoto, presione el botón TECH en
dicho control y acceda al menú de Revisions (Versiones).
Página 42
Inversor
Magnum
Inverter
Magnum
Regulador
PT-100
de carga Charge
Controller
PT-100
NETWORK
Tabla 2-10, Versión de compatibilidad remota
Modelos
remotos
ME-RC
ME-ARC
ME-RTR
NETWORK
REMOTE
Cable
REMOTE
Cable
NETWORK
REMOTO
Cable
de RED
Cable
REMOTE
Versión con
el menú PT
NA
≥ Versión 4.0
NA
© 2015 Sensata Technologies
Control
ME-ARC
remoto
Advanced
Remote
avanzado
Control
ME-ARC
