Introducción
1.2 Recursos físicos
El regulador de carga PT-100 está diseñado para permitir un fácil acceso al cableado, los disyuntores y los
controles. Su placa base de material fundido a presión con cubierta de dos piezas garantiza una máxima
durabilidad con un peso mínimo para lograr un funcionamiento más eficiente.
Como se muestra en la Figura 1-1, la parte frontal del regulador de carga PT-100 está equipada de la
siguiente manera:
1 23 45 678910
Soporte de montaje PT: Se utiliza para asegurar el regulador de carga a una pared o a un
1
panel Magnum. Consulte la Sección 2.3 para obtener información sobre cómo ubicar y montar el
regulador PT.
Pantalla PT: Una pantalla e indicadores LED iluminan para suministrar información sobre el
2
funcionamiento del regulador de carga. Consulte la Sección 4.0 para obtener información sobre el
funcionamiento de la pantalla PT.
Cubierta de acceso: Bajo la cubierta de acceso frontal extraíble se encuentran el terminal de
3
cableado de CC, los interruptores utilizados para la configuración del regulador PT-100 y los puertos
de conexión de cable para conectar accesorios. Consulte la Sección 2.3.1 para obtener información
sobre cómo quitar esta cubierta para acceder al compartimento.
Página 2

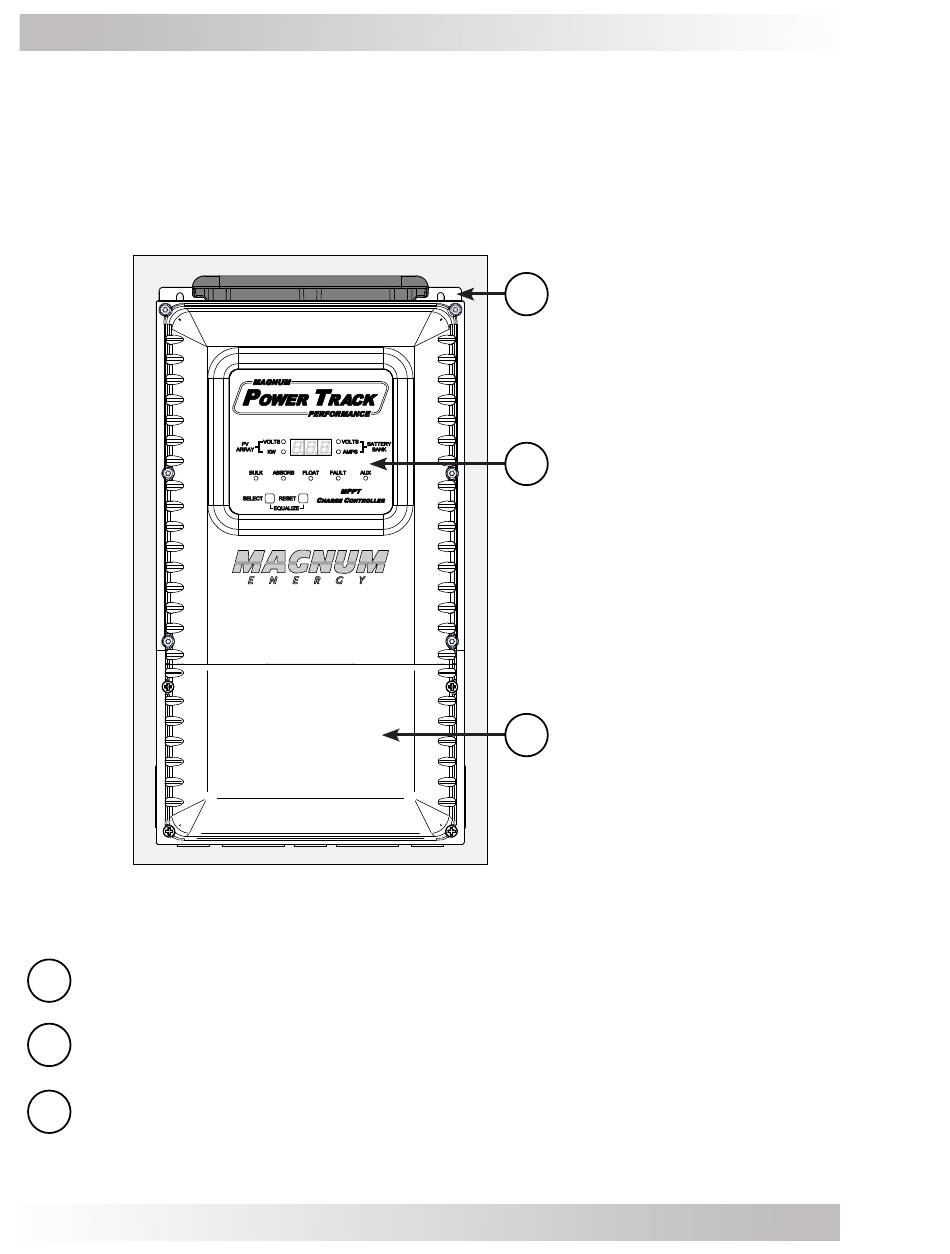

Figura 1-1, Funciones frontales

1

Soporte de montaje PT

2
Pantalla PT
3

Cubierta de acceso
