O display "HC ppm vol", mostra a concentração de HC (hidrocarbonetos) em
ppm vol (Partes Por Milhão de volume) em unidades N-hexano quando a bomba
está operando; com a bomba desligada, uma linha pontilhada é mostrada.
Durante a autozeragem os displays mostram a mensagem "Cal".

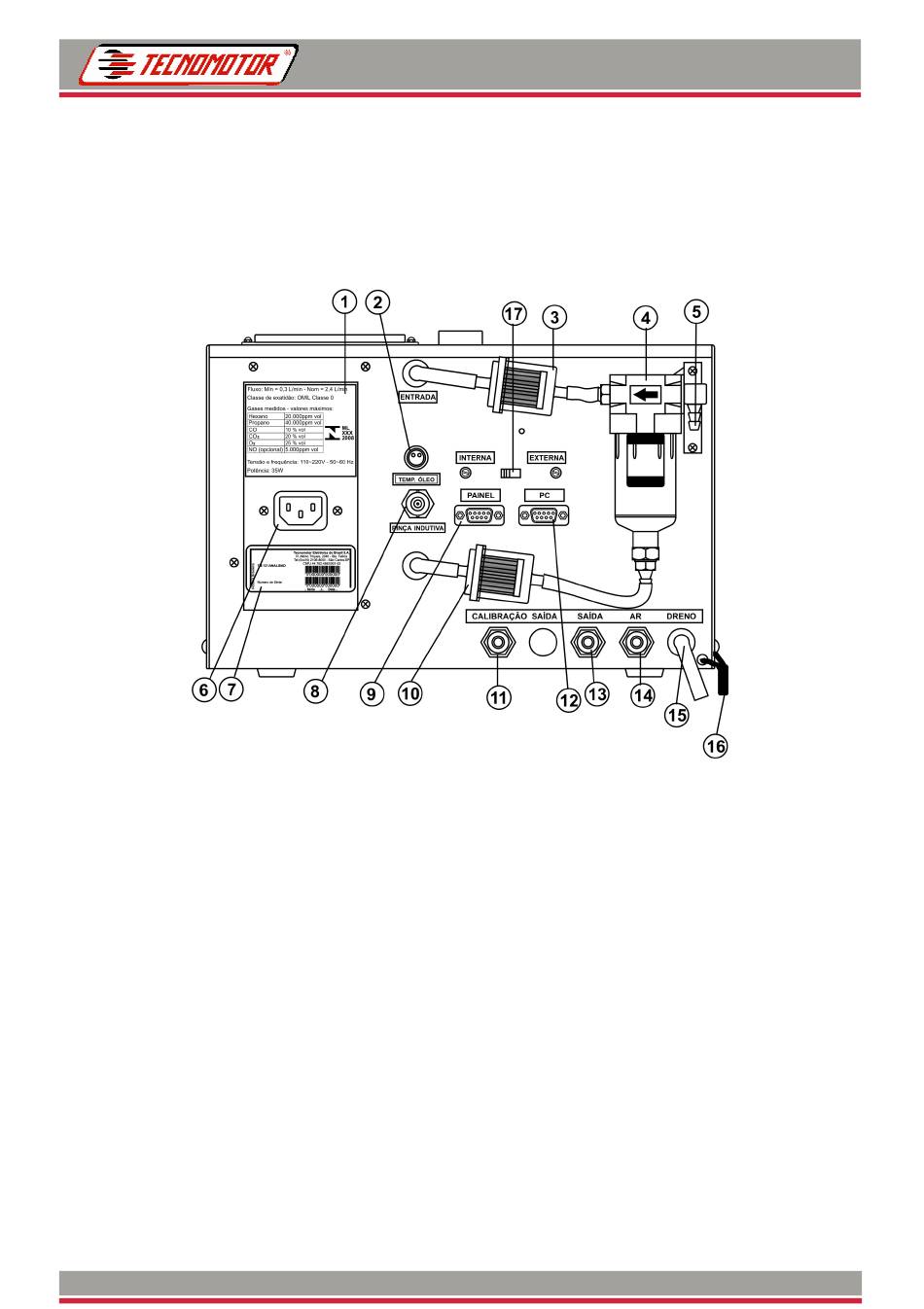

Painel traseiro
1 Etiqueta inscrição obrigatória
2 Entrada sonda temperatura do óleo
3 Filtro de entrada
4 Elemento coalescente
5 Entrada do gás de medição
6 Entrada da rede
7 Etiqueta data de fabricação e número de série
8 Entrada pinça indutiva
9 Porta de comunicação para configurar a identificação da oficina
10 Filtro dreno
11 Entrada do gás para calibração
12 Porta de comunicação do computador
13 Saída de gás
14 Entrada do ar usado na auto-calibração
15 Dreno saída de água condensada
16 Lacre do INMETRO
17 Chave seletora para comunicação serial
Obs.: O item 17 (Chave seletora - Painel/PC - computador) existe para
funcionar por Painel ou PC (computador) através do EGON ou IGOR (não
fornecidos) ou SoftGas (fornecido).
