Parámetros
4.9 Bloques lógicos

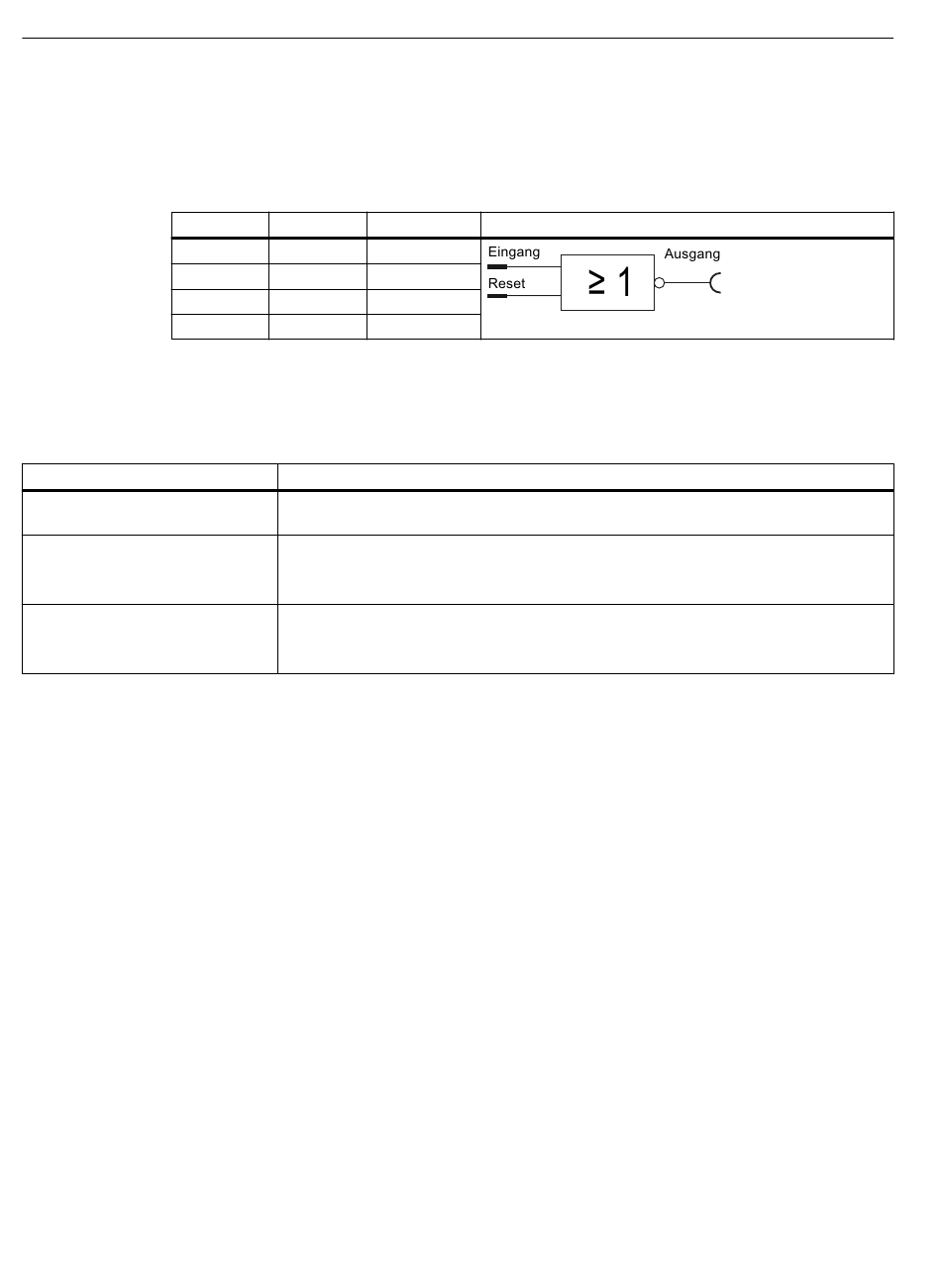

Función NOR
Con el tipo de señal "Nivel invertido" se puede realizar una función NOR:
Tabla 4-92
Entrada
Ajustes
Tabla 4-93 Ajustes de los elementos no volátiles
Elementos no volátiles 1 a 4
Entrada
Reset
Tipo
4.9.9

Parpadeo

Descripción
Si hay una señal de entrada pendiente en el conector del bloque lógico "Parpadeo", este envía
a su conector hembra una señal con una frecuencia fija de 1 Hz que alterna entre binaria 0 y 1.
Esto permite, por ejemplo, generar un parpadeo de los LED del módulo de mando. El bloque
lógico consta de:
• un conector;
• un sistema lógico
• un conector hembra
En total hay disponibles 3 bloques lógicos "Parpadeo" (1 a 3).
250
Función NOR
Reset
0 0
1 0
0 1
1 1
Descripción
Control a través de cualquier señal (cualquier conector hembra, p. ej., entradas de dis‐
positivos, bits de control del bus de comunicación, etc.).
Repone el acondicionamiento de señales a 0.
Control a través de cualquier señal (cualquier conector hembra, p. ej., entradas de dis‐
positivos, bits de control del bus de comunicación, etc.).
Diferentes respuestas de salida
Rango: nivel no invertido (ajuste predefinido), nivel invertido, flanco ascendente con
memoria, flanco descendente con memoria
Salida
1
0
0
0
Manual del usuario, 06/2021, A5E40507630004A/RS-AE/005
Esquema
SIMOCODE pro - Parametrizar
