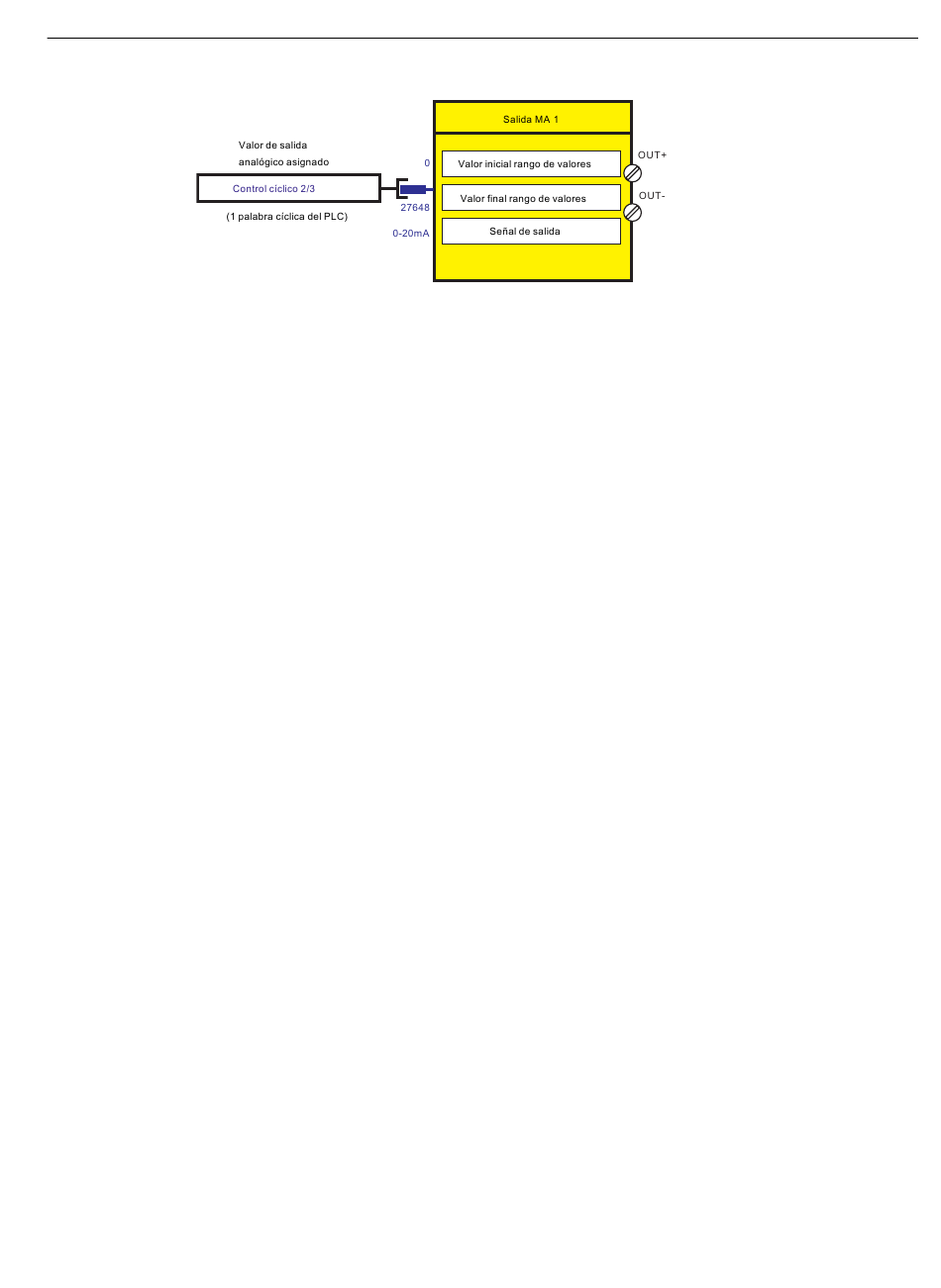

Figura 4-60
Conclusión
• El "valor inicial del rango de valores" a seleccionar es: 0
• El "valor final del rango de valores" a seleccionar es: 27648.
Si la "Señal de salida" parametrizada = 0 - 20 mA
• 0: 0 mA en la salida del módulo analógico
• 27648: 20 mA en la salida del módulo analógico
Si la "Señal de salida" parametrizada = 4 - 20 mA
• 0: 4 mA en la salida del módulo analógico
• 27648: 20 mA en la salida del módulo analógico
4.5.6
Señalización cíclica
Descripción
Con los bloques de función "Señalización cíclica", el usuario puede definir qué información se
debe transmitir cíclicamente al sistema de automatización vía el bus de comunicación.
Cada bloque de función "Señalización cíclica" consta de
• 16 bits (dos bytes, byte 0 y byte 1 para informaciones binarias)
• 9 palabras (= 18 bytes, para hasta 9 valores analógicos, de libre parametrización)
En total están disponibles nueve bloques de función "Señalización cíclica" (0, 1, 2/3, 4/9, 10/19,
2-5, 6-9, 10-13, 14-17).
SIMOCODE pro - Parametrizar
Manual del usuario, 06/2021, A5E40507630004A/RS-AE/005
Salida de un valor analógico del sistema de automatización
Parámetros
4.5 Salidas
183
