Patas Columnas De Soporte (Plataforma) - Neco Control COMMANDER Manual De Montaje

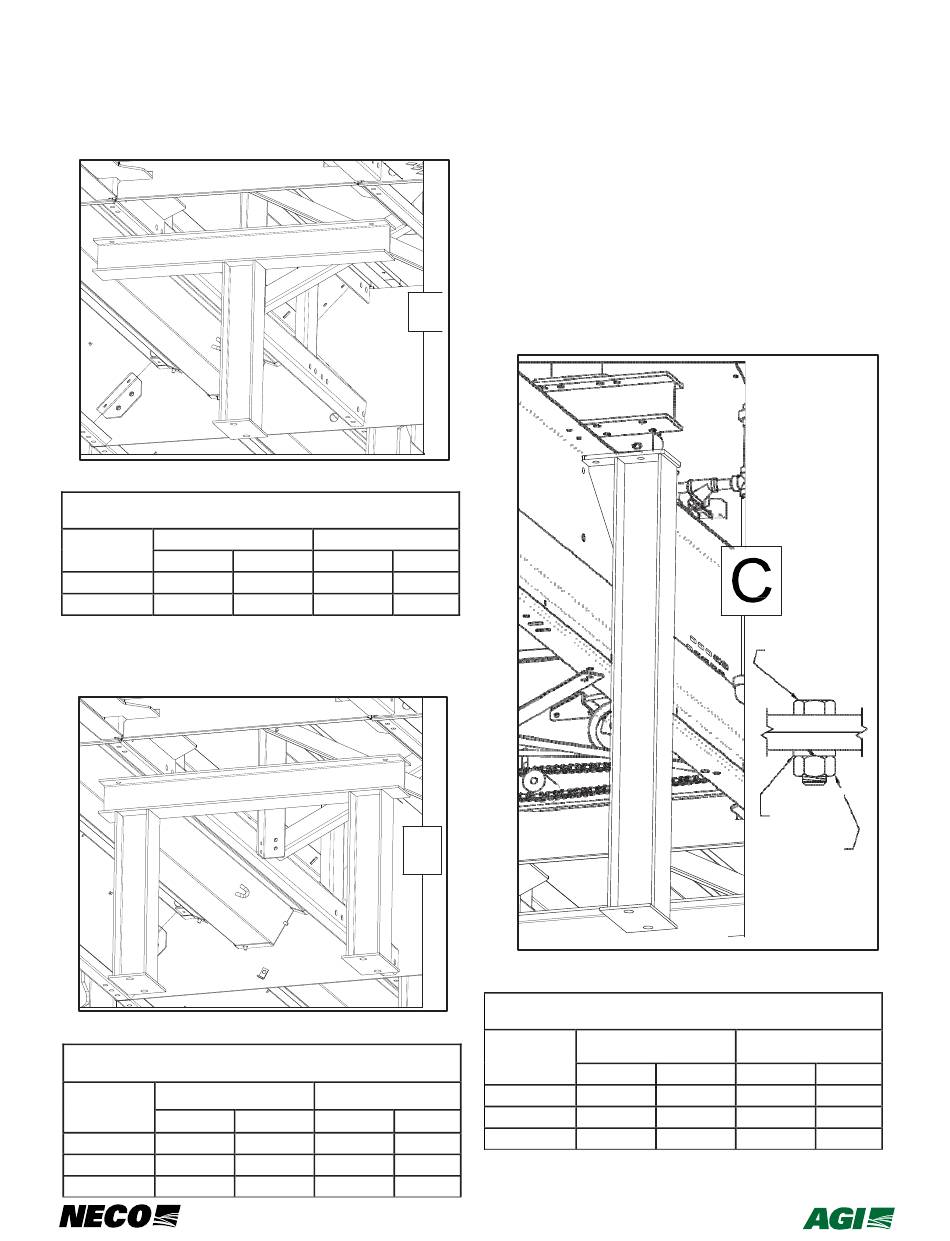

Pata(s) Central(es) – Única o Dobles
Las secadoras con siete pisos o menos
usarán el tipo de pata única "B". Use
elementos de sujeción de ½" x 1½":
SOPORTE CENTRAL – PATA SIMPLE
SOPORTE CENTRAL – PATA ÚNICA
ATENCIÓN - Use torn. 1/2 x 1-1/2", arand. pl. y de seg. y tuerca
Elevación
Número
de Pieza
Pulgadas
044803 24
7712724 48
Las secadoras con más de siete pisos usarán
el tipo de pata doble "B". Use elementos de
sujeción de½" x 1½":
SOPORTE CENTRAL – PATA DOBLE
SOPORTE CENTRAL – PATA DOBLE
ATENCIÓN - Use torn. 1/2 x 1-1/2", arand. pl. y de seg. y tuerca
Elevación
Número
de Pieza
Pulgadas
040353 24
045555 48
7714576 60
B
Largo
mm Pulgadas mm
610 41-3/8 1051
1220 65-3/8 1661
B
Largo
mm Pulgadas mm
610 41-3/8 1051
1220 65-3/8 1661
1524 77-3/8 1965
06-08-2018
Patas Columnas de Soporte
(Plataforma)
NOTA:
Las secadoras con una sola sección (un ven-
tilador) no usan patas columnas de soporte.
Las secadoras con más de una sección usan
patas columnas de soporte "C". Atornille la
pata columna requerida al perfil doble T en la
parte superior del enganche de la secadora
usando elementos de sujeción de ½" x 1½ ":

PATAS COLUMNAS DE SOPORTE (PLATAFORMA)

PATAS COLUMNAS DE SOPORTE
ATENCIÓN - Use torn. 1/2 x 1-1/2", arand. pl. y de seg. y tuerca
Elevación
Número
de Pieza
Pulgadas
7712903 24
7712905 48
7712918 60
88
Secadora con COMMANDER – Manual de Instalación
7713396 ES
TORNILLO DE
1/2" X 1-1/2"
ARANDELA
DE SEG.
DE 1/2"
TUERCA
DE 1/2"
Largo
mm Pulgadas mm
610 41-3/8 1051
1220 65-3/8 1661
1524 77-3/8 1965
