6. Montaje – Secciones de la Secadora
NOTA
Diríjase a APÉNDICE – Configuraciones de Esquemas de secadoras para ver información
detallada según el número de modelo.
•
Es mejor colocar espaciadores de madera para apilar las partes de los cuerpos de la
secadora – colocando los espaciadores en cada extremo y también directamente debajo de
las placas de empalme.
•

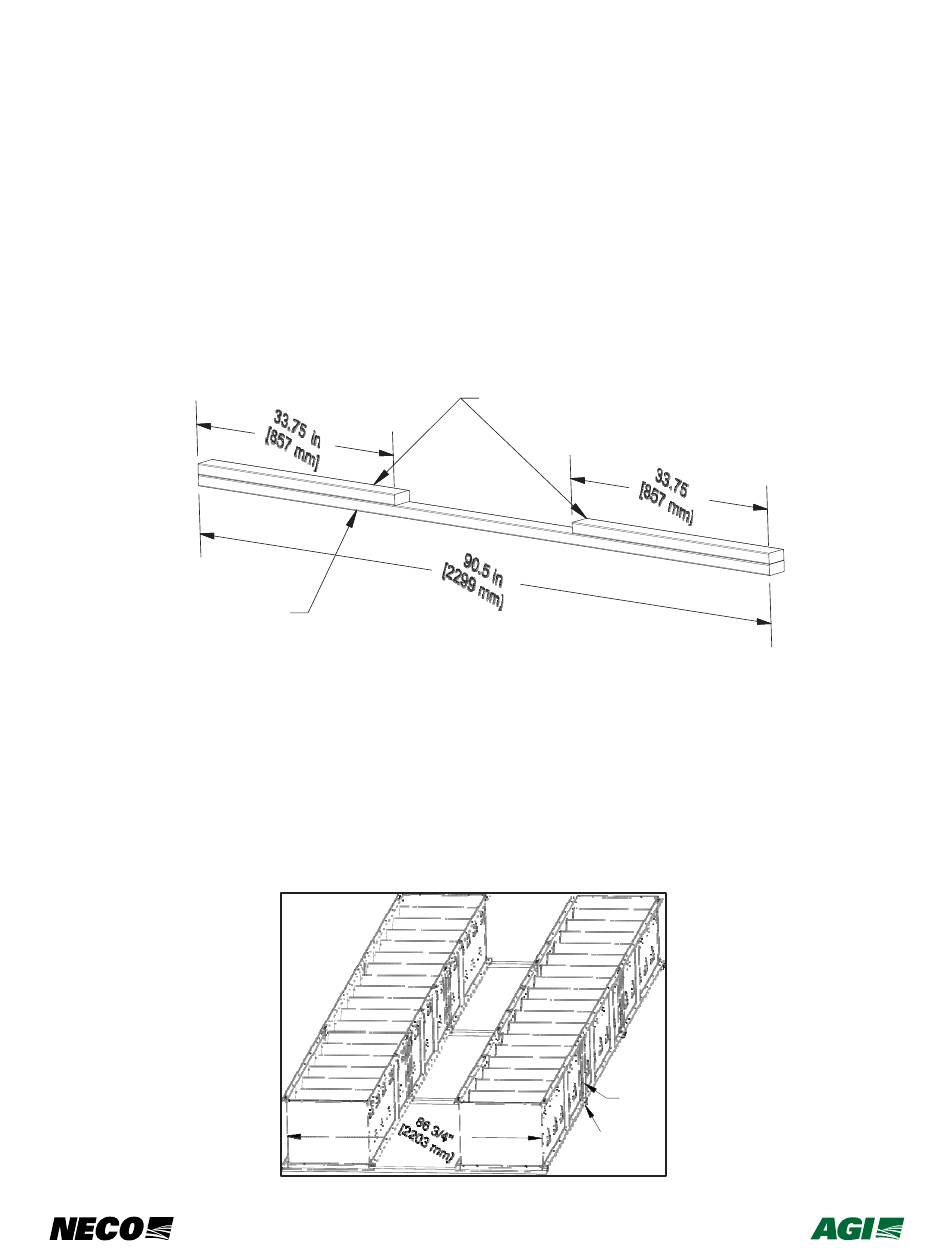

Corte planchas de madera; use una plancha para la base de 90,5" [2299 mm] de largo, con 2
planchas superiores de 33,75" [857 mm] de largo. Atornille o clave las planchas superiores a
la parte superior de la plancha de la base para formar el espaciador de madera.
• Use tres espaciadores para una secadora de 16', cuatro espaciadores para una secadora de
24' y cinco espaciadores para una secadora de 32'.
Plancha para la base
Posicione los Pisos para Construir y Apilar
•
Coloque el primer conjunto de pisos sobre los espaciadores de madera de manera que los aguje-
ros para ventilación que están más cerca del borde inferior miren hacia el exterior de la secadora.
•
Para obtener mejores resultados, coloque los espaciadores en los extremos de los cuerpos
de la secadora y debajo de las placas de empalme de los cuerpos de la secadora.
• Asegúrese de que las dos secciones de cuerpo estén separadas a una distancia de 86-3/4"
[2.203 mm] y que estén a escuadra. Mida las diagonales entre esquinas opuestas para
verificar que estén a escuadra antes de instalar los paneles de los extremos, etc.
Accesorio de Madera para Colocar los Pisos
Colocación de los Pisos para hacer las Secciones de los Cuerpos
06-08-2018
Planchas superiores
Placa
Empalme
Espaciador
de Madera
47
Secadora con COMMANDER – Manual de Instalación
7713396 ES
