5.8.5 Conexión de sensores de proximidad HTL
Los sensores de proximidad HTL se conectan a los módulos de segurida UCS11B,
UCS11B/PS, UCS12B, UCS12B/PS y UCS14B/PS a través de la borna X32 (DI
0.05 – DI 0.08). La entradas binarias se utilizan en este caso como entradas de con-
teo. La lógica de conmutación de los sensores de proximidad HTL debe contar con
protección antirrebote. Al utilizar encoder HTL, las señales deben leerse siempre con
canal normal y complementario (A, B y A, B con un desplazamiento de fase de 90°).
La asignación de conexión de los sensores de proximidad HTL varía con la selección
de la combinación de encoder. Al seleccionar HTL 1Z (1 contador) se lee sólo un ca-
nal por encoder, en HTL 2Z (2 contadores) dos canales. Tenga en cuenta sin falta la
asignación apropiada para su configuración. La asignación se le indica en la interfaz
de software MOVISAFE
Observe que con los sensores de proximidad HTL no es vigilada la tensión de alimen-
tación de encoder por el módulo de seguridad. Tenga en cuenta por ello un fallo de la
tensión de alimentación en la consideración de fallos del sistema completo. En parti-
cular se debe demostrar que exceder o no alcanzar la tensión de alimentación de en-
coder se detecta como fallo o puede excluirse.
A continuación se indican dos combinaciones de conexión típicas como ejemplo.

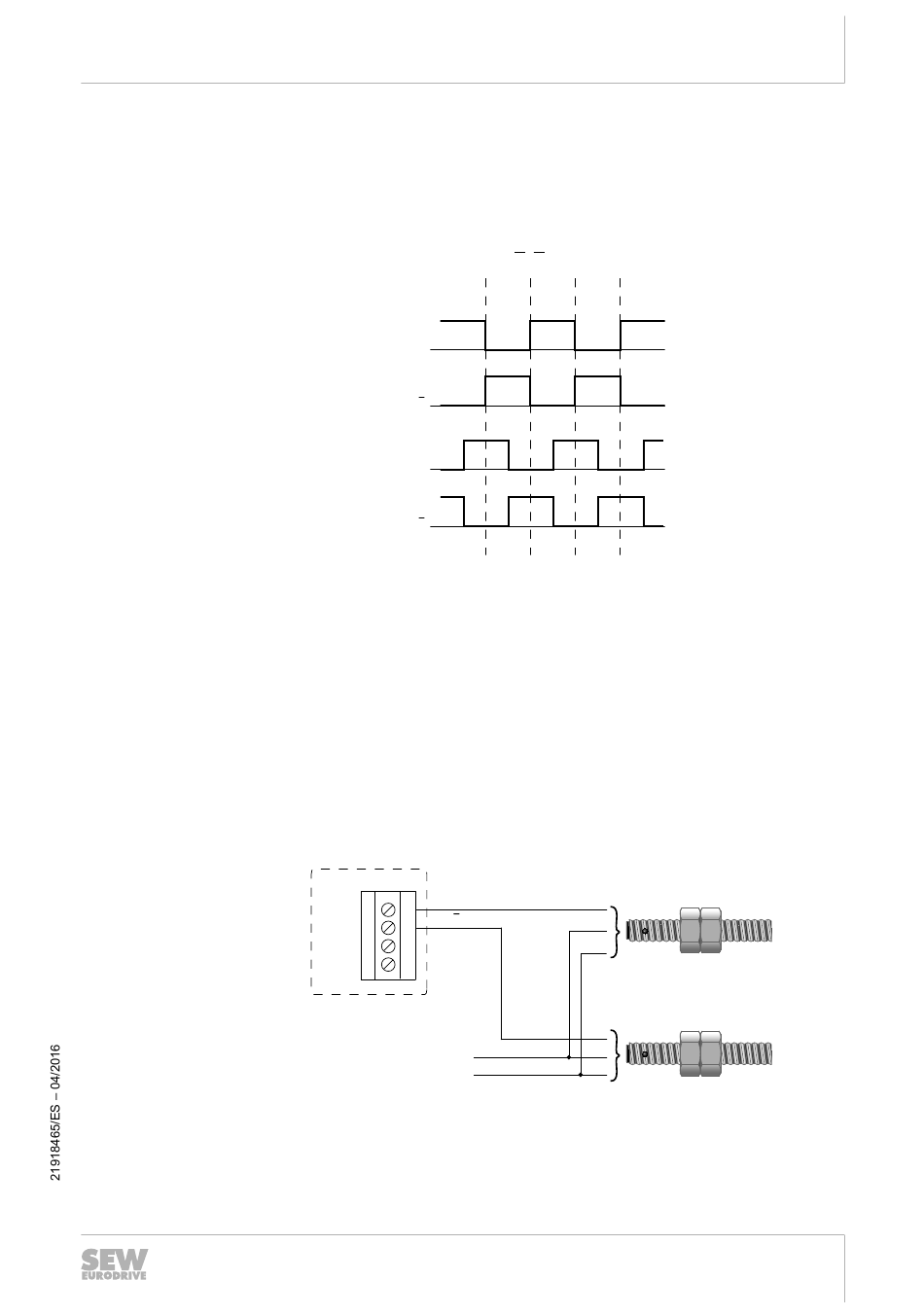

1. Conexión sensor de proximidad HTL en combinación 1Z/1Z.
[1]
[2]
[3]
A
A
B
B
®
Config UCS CM.
®
MOVISAFE UCS..B
[3]
A (Ā)
1
DI 0.05
B (B)
2
DI 0.06
DI 0.07 3
4
DI 0.08
Sensor de proximidad HTL 1
Sensor de proximidad HTL 2
X32 en UCS11B, UCS11B/PS, 12B, 12B/PS, 14B/PS
Instrucciones de funcionamiento – Módulos de seguridad MOVISAFE
Instalación eléctrica
Conexión de los sensores de posición y velocidad
[1]
L +
L -
[2]
L +
L -
5
9007202703730443
9007202701844875
79
®
UCS..B compacto
