Instalación eléctrica
5
Conexión SBus de MOVISAFE UCS..B/PS compacto
5.10 Conexión SBus de MOVISAFE
5.10.1 Conexión de la opción UCS..B/PS
100
Instrucciones de funcionamiento – Módulos de seguridad MOVISAFE

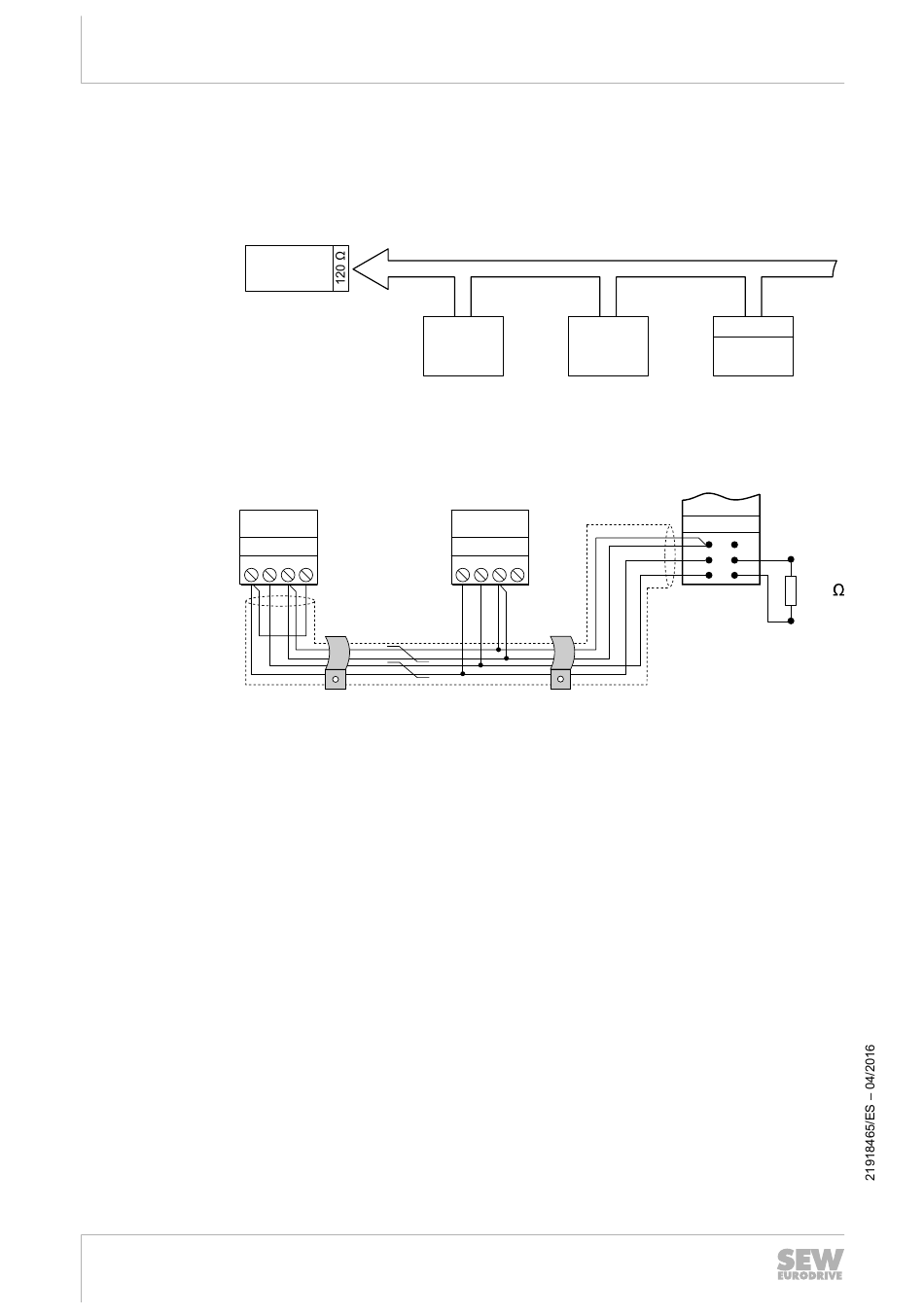

Ejemplo para una conexión de bus de campo a CAN (SBus):
• Esquema de conexiones de principio:
DHF21B/41B
DHR21B/41B
• Ejemplo de conexión SBus con 2
DHF..B o DHR..B:
®
MOVISAFE
UCS..B/PS
XCD
1 2 3 4
Tenga en cuenta las siguientes notas sobre los ejemplos de conexión SBus:
• La conexión CAN (SBus) debe terminarse con 120 Ω en la primera y la última uni-
dad. La opción UCS..B/PS ya dispone de una resistencia de 120 Ω integrada. Pa-
ra activar la terminación, coloque un puente de alambre de la borna XCD:4 a la
borna XCD:1 (CAN). Para la terminación del controlador (p. ej. DHx41B) es nece-
sario el cableado de una resistencia de 120 Ω.
• Utilice un cable de cobre apantallado de 2x2 conductores trenzados por pares (ca-
ble de transmisión de datos con apantallado de malla de cobre). Conecte el apan-
tallado con contacto amplio a potencial de tierra (PE) en ambos extremos. El cable
deberá cumplir las siguientes especificaciones:
– Sección del conductor: 0,25 mm
– Resistencia del cable: 120 Ω a 1 MHz
– Capacitancia por unidad de longitud: ≤ 40 pF/m a 1 kHz
Son adecuados los cables CAN o DeviceNet
• La longitud total de cable permitida depende de la velocidad de transmisión en
baudios ajustada:
– 250 kbaudios: 160 m
– 500 kbaudios: 80 m
– 1000 kbaudios: 40 m
®
UCS..B/PS compacto
CANopen (SBus)
PROFIsafe
UCS..B/PS UCS..B/PS
MOVISAFE
®
MOVISAFE
UCS..B/PS
XCD
1 2 3 4
2 2
– 0,75 mm
®
UCS..B compacto
120 Ω
UCS..B/PS
4110992651
®
UCS..B/PS y un controlador
DHF..B
DHR..B
X33
1
2
3
6574261003
