CUADRO DE MANDOS Y PANTALLA

1
FR
NL
ES
Descripción del panel
IT

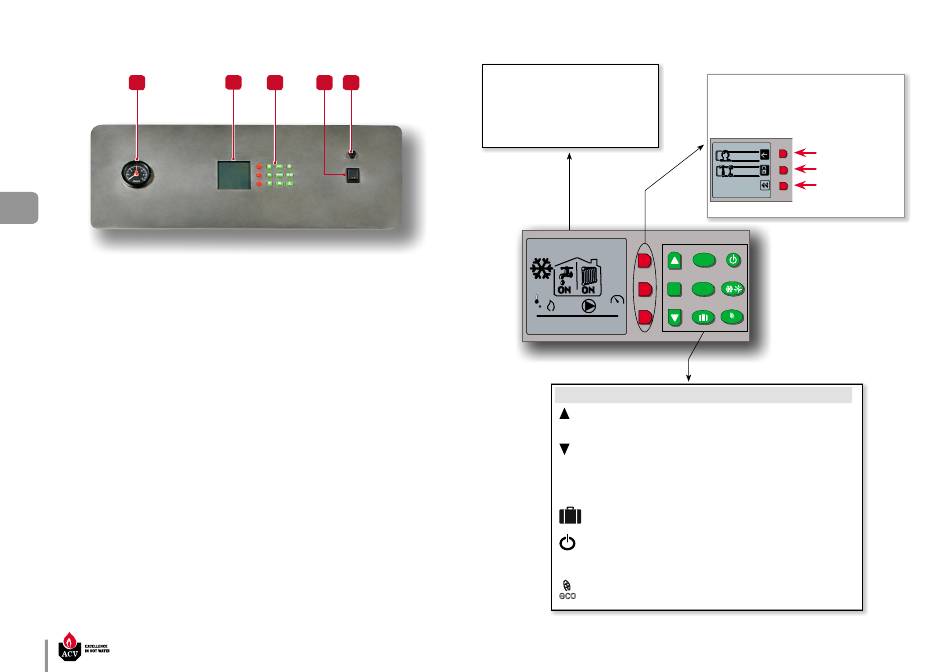

1. Manómetro - Indica la presión del circuito primario (mín. 1 bar en frío.).
2. MAXSYS Pantalla LCD - Se trata de la interfaz de configuración de la caldera y se indican los valores
de los parámetros, los códigos de error y el estado de configuración de los parámetros. Se muestra
una serie de pantallas, cada una mostrando la información o iconos.
3. Teclado - para navegar por las pantallas del controlador MAXSYS, configurar la caldera, aumentar y
DE
disminuir los valores mostrados y validar las selecciones y acceder al usuario o instalador de panta-
llas de configuración. Ver detalle a la derecha.
4. Interruptor maestro ON / OFF de la caldera - Para encender (ON) y apagar (OFF) el aparato.
5. Fusible 5A - Para proteger el sistema eléctrico de la caldera.
PL
RU
es
6
2
3 4 5
:
Pantalla Inicio Muestra el estado de los circuitos
CC y ACS (ON u OFF, según lo definido por el usuario
/ instalador en la configuración), la activación de la
función de anticongelante, la temperatura actual, la
presión actual, el funcionamiento de la bomba de
circulación, la fecha y la hora actuales. Un símbolo
de llama también aparece cuando la unidad se en-
ciende.
45
Tuesday, 16 February 2016
12:56
Tecla Función
Para desplazarse hacia arriba por los menús en la pantalla
ok Para validar una selección o un valor
Para desplazarse hacia abajo por los menús en la pantalla
esc Para salir de una pantalla y volver a la pantalla de inicio
menú Para acceder a la pantalla de selección de menú del usuario / ins-
talador
Para activar la función «vacaciones»
Para poner la caldera en modo OFF
TR
Para activar / desactivar las funciones de ACS y CC
Para activar la función ECO
eco
Compact Condens : A1003043 - 664Y7200 • A
Teclas rojas: Permite seleccionar elementos específicos de
la pantalla, así como aumentar / disminuir los valores mos-
trados en las pantallas específicas (cuando está asociado
con el símbolo "+" o "-" en la pantalla) o volver a la pantalla
anterior (cuando se asocia con ""en la pantalla). Véase el
siguiente ejemplo.
USER
TECHNICIAN
esc
ok menu
2.0
eco
Pulse esta tecla para ac-
ceder al menú de usuario
esc
Pulse esta tecla para acce-
der al menú de instalador
ok menu
Pulse esta tecla para vol-
eco
ver a la pantalla anterior
