- Página 1 INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO, para el instalador y el usuario Comfort 100 - 130 - 160 - 210 - 240 A1002439- 661Y1000 • G...
-
Página 2: Tabla De Contenido
Etiquetado energético ............................5 Placa de características ............................6 DESCRIPCIÓN DEL APARATO ..............7 Modelos - Comfort 100 - 130 - 160 - 210 - 240 ....................7 CARACTERÍSTICAS TÉCNICAS ..............8 Dimensiones y características principales ..................8 Rendimiento ................................10 INSTALACIÓN ..................11 Instrucciones de seguridad .......................... - Página 3 TABLA DE CONTENIDOS MANTENIMIENTO ..................20 Control periódico por el usuario ......................20 Mantenimiento anual ............................20 Vaciado ..................................21 Retorno al funcionamiento del acumulador después del mantenimiento ..22 Comfort: A1002439- 661Y1000 • G...
-
Página 4: Recomendaciones Generales
El número de pieza (P/N) y el número de serie (S/N) del acumulador vienen indicadas en la placa del mismo y deben ser comunicadas a ACV en caso de reclamación en garantía. En caso contrario, no se atenderá la reclamación. -
Página 5: Informaciones De Producto
INFORMACIONES DE PRODUCTO ETIQUETADO ENERGÉTICO Comfort: A1002439- 661Y1000 • G... -
Página 6: Placa De Características
INFORMACIONES DE PRODUCTO PLACA DE CARACTERÍSTICAS Comfort: A1002439- 661Y1000 • G... -
Página 7: Modelos - Comfort 100 - 130 - 160 - 210 - 240

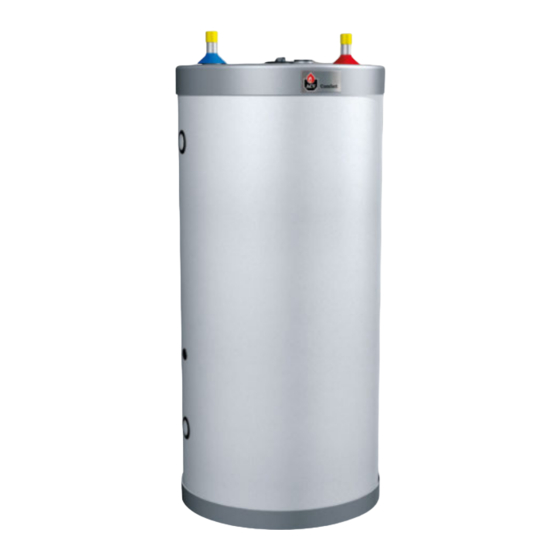

"Comfort" es un depósito de acumulación de agua caliente para montaje en suelo que forma parte de un sistema de calefacción. Basado en el diseño ACV tipo doble tanque, este depósito se puede instalar en el suelo o bien en posición mural con ayuda de las fijaciones suministradas opcionalmente. -
Página 8: Características Técnicas
CARACTERÍSTICAS TÉCNICAS DIMENSIONES Y CARACTERÍSTICAS PRINCIPALES Comfort Dimensiones del deposito 1005 1205 1475 1720 1210 1455 Peso en vacio 50 mm 500 mm 360 mm Ø 525 mm COLOCACIÓN El preparador de agua caliente debe instalarse en un local seco y protegido de la intemperie. Escoger el emplazamiento más conveniente en función de la posición de la caldera y de la cercanía de la distribución de agua caliente, para reducir las pérdidas de temperatura por las tuberías y minimizar las pérdidas de carga. - Página 9 CARACTERÍSTICAS TÉCNICAS Comfort Características principales Capacidad total Capacidad del circuito primario Capacidad del circuito ACS Conexión del circuito primario [F] " Conexión sanitaria [M] " Pérdida de carga primario* mbar 19,6 22,4 23,5 40,6 46,5 Superficie de calentamiento m² 1,03 1,03 1,26 1,54...
-
Página 10: Rendimiento
CARACTERÍSTICAS TÉCNICAS RENDIMIENTO Rendimiento en agua caliente sanitaria* Comfort Caudal punta a 45 °C L/10' Caudal punta a 60 °C L/10' Caudal punta 1ra hora a 45 °C L/60' 1156 1560 Caudal punta 1ra hora a 60 °C L/60' Caudal continuo a 45 °C 1309 Caudal continuo a 60 °C Condiciones: temperatura circ. -
Página 11: Instalación
INSTALACIÓN INSTRUCCIONES DE SEGURIDAD Instrucciones generales • Las conexiones (eléctricas, hidráulicas) deben realizarse siguiendo los reglamentos y estándares en vigor. • Si el punto de servicio está lejos del acumulador, se debe instalar un sistema de recirculación para obtener agua caliente de forma inmediata. Instrucciones básicas para el correcto funcionamiento de la instalación. - Página 12 «estratificación» en el acumulador. La capa superior de agua caliente puede alcanzar temperaturas muy elevadas. • ACV recomienda utilizar una válvula mezcladora termostática ajustada para suministrar agua caliente a un máximo de 60°C. • El agua caliente para el lavado de la ropa, la vajilla y otros usos puede provocar graves quemaduras.
-
Página 13: Embalaje
• ¡El agua caliente puede quemar ! ACV recomienda utilizar una válvula mezcladora termostática ajustada para suministrar agua caliente a un máximo de 60°C. Instrucciones básicas para el correcto funcionamiento de la instalación. -
Página 14: Conexión De Acs (Montaje Típico Al Suelo)
INSTALACIÓN CONEXIÓN DE ACS (Montaje típico al suelo) 1. Grifo de llenado 2. Reductor de presión (tarado a 4,5 bar) 3. Válvula antirretorno 4. Vaso de expansión sanitario 5. Válvula de seguridad (tarada a 7 bar) 6. Llave de vaciado 7. -
Página 15: Colocación De La Sonda Sanitaria
INSTALACIÓN COLOCACIÓN DE LA SONDA SANITARIA KITS Y ACCESORIOS DISPONIBLES Kit de conexión sanitaria en opción (código: 10800102) A. Mezclador termostático B. Salida agua caliente sanitaria mezclada C. Alimentación de agua fría sanitaria D. Conexión vaciado Conexión de vaso de expansión sanitario Grupo de seguridad (10 bares) TH. -
Página 16: Puesta En Servicio
PUESTA EN SERVICIO INSTRUCCIONES DE SEGURIDAD PARA EL LLENADO Instrucciones básicas para la seguridad de las personas y del medio ambiente. • El depósito de ACS siempre debe estar lleno y bajo presión antes de llenar el circuito de calefacción. • No utilizar anticongelante de automóvil. Esto podría provocar graves heridas, provocar la muerte o dañar los locales. -
Página 17: Llenado
PUESTA EN SERVICIO LLENADO Instrucciones básicas para el correcto funcionamiento de la instalación. • El acumulador de ACS debe estar siempre lleno y a presión antes de poner a presión el circuito primario del acumulador. LENADO DEL ACUMULADOR DE ACS (Figura 1) Instrucción general •... - Página 18 Controlar la estanqueidad de todas las conexiones de la instalación, sobre todo las conexiones entre las tuberías y el acumulador. PUESTA EN SERVICIO LLENADO DEL CIRCUITO PRIMARIO DEL ACUMULADOR (Figura 2) Instrucción general • Si el acumulador se empleará en una instalación con caldera, consultar la instrucciones de la caldera.
-
Página 19: Comprobaciones Antes De La Puesta En Servicio Del Aparato
PUESTA EN SERVICIO COMPROBACIONES ANTES DE LA PUESTA EN SERVICIO DEL APARATO • Comprobar que las válvulas de seguridad (sanitaria) y (calefacción) estén instaladas correctamente y las evacuaciones conectadas al desagüe. • Comprobar que el depósito sanitario y el circuito primario estén llenos de agua. •... -
Página 20: Mantenimiento
MANTENIMIENTO CONTROL PERIÓDICO POR EL USUARIO • Comprobar la presión del manómetro del circuito primario: esté entre 0,5 y 1,5 bar. • Efectuar regularmente una inspección visual de las válvulas, las conexiones y los accesorios para detectar eventuales escapes o algún mal funcionamiento. •... -
Página 21: Vaciado
MANTENIMIENTO VACIADO Instrucciones básicas para la seguridad de las personas y del medio ambiente. • Las válvulas de vaciado descargarán agua a alta temperatura que puede llegar a producir quemaduras. Asegurarse que el área de desagüe de las mismas estén alejadas del contacto con las personas. Instrucciones esenciales para el conexionado eléctrico •... -
Página 22: Retorno Al Funcionamiento Del Acumulador Después Del Mantenimiento
Abrir el purgador del acumulador (3) para acelerar el vaciado. MANTENIMIENTO Cerrar la llave de vaciado (2) y el purgador (3) después de vaciar el depósito primario del acumulador. VACIADO DEL ACUMULADOR SANITARIO (Figura 4) Para vaciar el acumulador sanitario del preparador de agua caliente: Abrir completamente el grifo de agua caliente (3) durante 60 minutos approximadamente para enfriar completamente el acumulador Cerrar el grifo de llenado (1) y la llave de corte (4). - Página 23 Comfort: A1002439- 661Y1000 • G...
