4.3 Igualación de potencial
¡Peligro!
El sistema de medición debe incluirse en la igualación de potencial.
La medición solo se realiza a la perfección cuando el producto líquido y el sensor tienen el
mismo potencial eléctrico. Esto se consigue mediante el electrodo de referencia que
comprende el sensor.
La igualación de potencial requiere tener también en cuenta lo siguiente:
• El sistema de puesta a tierra de la planta
• Las condiciones de trabajo como materiales y conexión a tierra de las tuberías, protección
catódica, etc. (véase la tabla)
4.3.1 Igualación de potencial en el caso del Promag D
• ¡No tiene electrodo de referencia!
Con los dos discos de puesta a tierra del sensor, se garantiza siempre una conexión eléctrica con
el fluido.
• Ejemplos de conexiones →  49
4.3.2 Igualación de potencial de potencial en el caso del Promag E/L/
P/W
• Electrodo de referencia como estandard en el sensor
• Ejemplos de conexiones →  50
4.3.3 Igualación de potencial en el caso del Promag H
¡No tiene electrodo de referencia!
Con las conexiones a proceso metálicas del sensor, se garantiza siempre una conexión
eléctrica con el fluido.
¡Atención!
Si se utilizan conexiones a proceso de material sintético, hay que instalar unos anillos de
puesta a tierra para que se iguale el potencial (→  25). Estos anillos de puesta a tierra
pueden pedirse como accesorios a Endress+Hauser (→  69).
4.3.4 Ejemplos de conexiones de igualación de potencial para
Promag D
habitual
Caso
Condiciones de trabajo
Cuando el equipo de medición se utiliza en:
• Tubería metálica, conectada con tierra
• Una tubería de plástico
• Una tubería con revestimiento aislante
La igualación de potencial se realiza mediante la borna de
tierra del transmisor (caso estándar).
!
¡Nota!
Si la instalación se realiza en una tubería metálica, se
recomienda que conecte la borna de tierra de la caja del
transmisor con la tubería.
Igualación de potencial

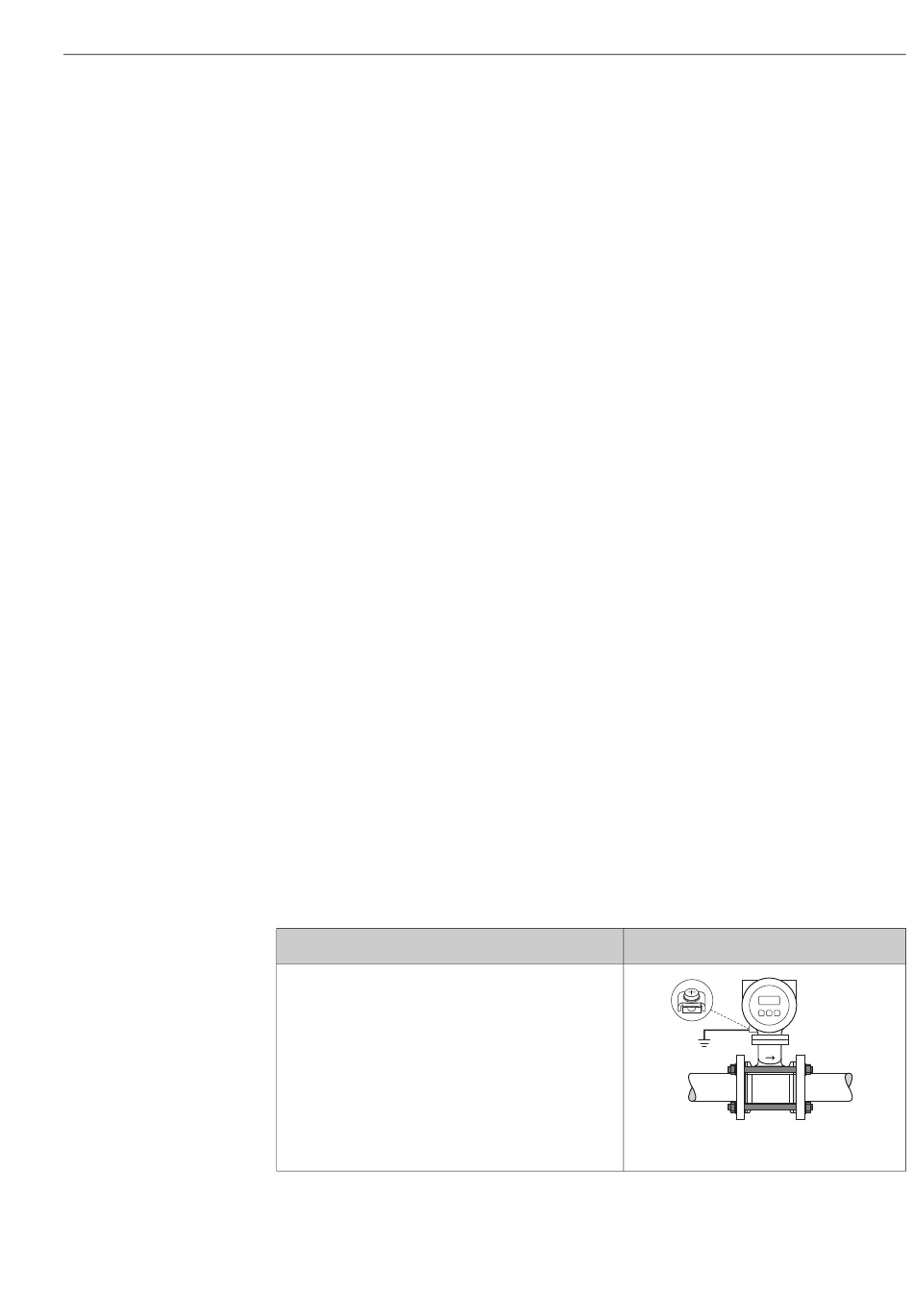

Fig. 33: Mediante la borna de tierra del transmisor
Cableado
a0010702
