Preparación:
Seleccionar la herramienta con los datos de la herramienta
apropiados.
Posicionar la herramienta previamente en una posición adecuada
(como X = Y = -1").
Mover la herramienta a la profundidad de fresado.
Pulsar la softkey FIJAR/PONER A CERO para activar el modo Fijar.
Pulsar la tecla del eje Y.
Introducir el valor de la posición nominal para el punto de esquina 1:
Y = 1" y seleccionar la compensación del radio de la herramienta R +
con la softkey R+/-. Pulsar hasta que se muestre R+ junto al formulario
del eje.
Pulsar ENTER.
Desplazar el eje Y hasta que el valor visualizado sea cero. El cuadrado
en la ayuda gráfica de posicionamiento está ahora centrado entre las
dos marcas triangulares.
Pulsar la softkey FIJAR/PONER A CERO para activar el modo Fijar.
Pulsar la tecla del eje X.
Introducir el valor de la posición nominal para el punto de esquina 2:
X = +1.5" y seleccionar la compensación del radio de la herramienta R
– con la softkey R+/-. Pulsar dos veces hasta que se muestre R- junto
al formulario del eje.
Pulsar ENTER.
Desplazar el eje X hasta que el valor visualizado sea cero. El cuadrado
en la ayuda gráfica de posicionamiento está ahora centrado entre las
dos marcas triangulares.
Se pueden introducir los presets para las esquinas 3 y 4 de la misma
forma.
VUE

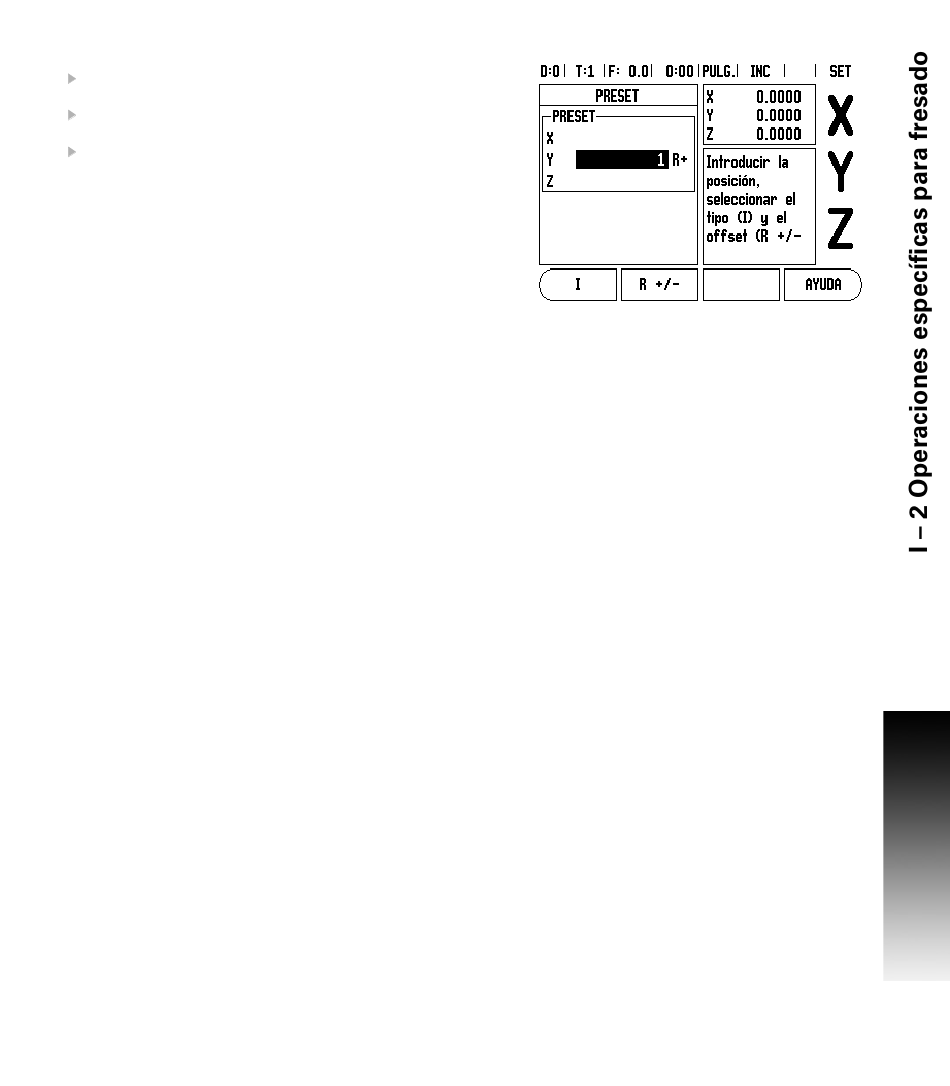

Fig. I.15 Pantalla de preset
