Modos de funcionamiento

El ND 522/523 tiene dos modos de funcionamiento: Recorrido
restante (INCREMENTAL) y Valor real (ABSOLUTO). El modo de
funcionamiento Recorrido restante posibilita la aproximación a las
posiciones nominales simplemente mediante el desplazamiento hasta
el valor de visualización cero. Trabajando con el modo incremental es
posible introducir las posiciones nominales con coordenadas tanto
incrementales como absolutas. El modo de funcionamiento Valor
actual visualiza siempre la posición real de la herramienta en relación
con el origen activo. En este modo, la herramienta se desplaza hasta
el valor visualizado que se corresponde con la posición nominal que se
ha solicitado.
Si el VUE está configurado para aplicaciones de fresado, estando en
modo ABSOLUTO (Valor actual), sólo está activa la variación (offset)
longitudinal de la herramienta. En cambio, en el modo INCREMENTAL
(Recorrido restante) se utiliza tanto la variación longitudinal como la del
diámetro para calcular el recorrido que falta para alcanzar la posición
nominal deseada en relación a la arista de la herramienta que va a
realizar el corte.
Si el VUE está configurado para un torno, todas las variaciones serán
utilizadas tanto en el modo INCREMENTAL como en el modo ABSOLUTO.
Pulsar la hardkey (ver Fig. I.1) ABS/INC para elegir entre estos dos
modos. Para visualizar las funciones de las softkeys tanto en el modo
INCREMENTAL como en el ABSOLUTO, deben utilizarse las teclas de cursor
IZQUIERDA/DERECHA.
La aplicación de torneado ofrece una manera rápida de acoplar los ejes
Z en un sistema de 3 ejes. Para más información, ver "Asignación" en
la página 26.
Evaluación de la Marca de Referencia
La función de evaluación de la marca de referencia del VUE
reestablece automáticamente la relación entre las posiciones de los
cursores de los ejes y visualiza los valores definidos por última vez al
ajustar el origen.
Para cada eje con un encoder que tenga marcas de referencia, el
indicador REF parpadeará para ese eje (ver Fig. I.2). Después de
sobrepasar las marcas de referencia, el indicador dejará de parpadear
y cambiará a REF fijo.
Trabajar sin evaluación de marca de referencia
El VUE puede ser utilizado también sin sobrepasar las marcas de
referencia. Pulsar la softkey NO REF para salir de la rutina de evaluación
de marca de referencia y continuar trabajando.
Las marcas de referencia pueden ser sobrepasadas también
posteriormente, si es necesario, para definir un origen que pueda ser
reestablecido después de una interrupción de tensión. Pulsar la
softkey HABILITAR REF para activar la rutina de evaluación de marcas
de referencia.
Si en un sistema de medida no se activan las marcas de
referencia, no se visualizará entonces en pantalla el
indicador REF y el origen fijado desde cualquier eje se
perderá al desconectar.
VUE

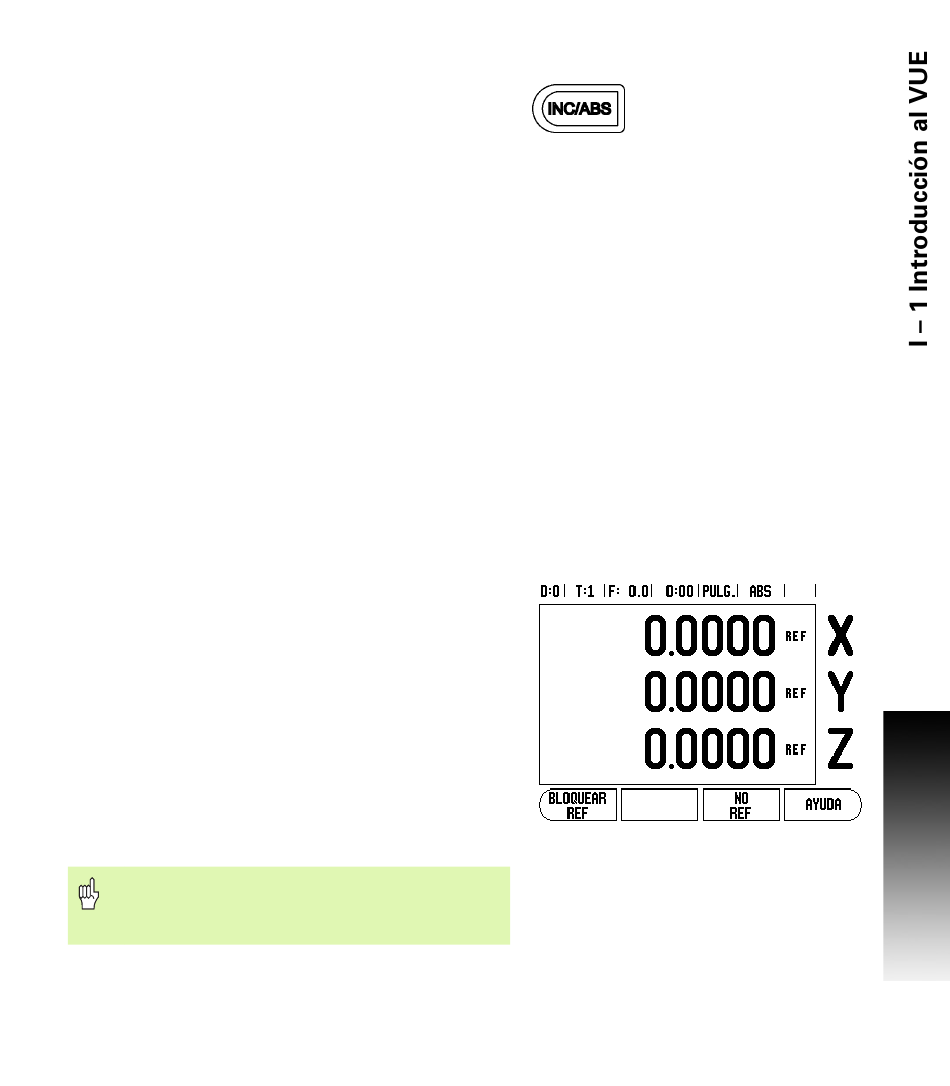

Fig. I.1 Hardkey Recorrido restante (incremental)) /
Valor actual (ABSOLUTO)
Fig. I.2 Pantalla para el establecimiento de las
Marcas Ref
3
