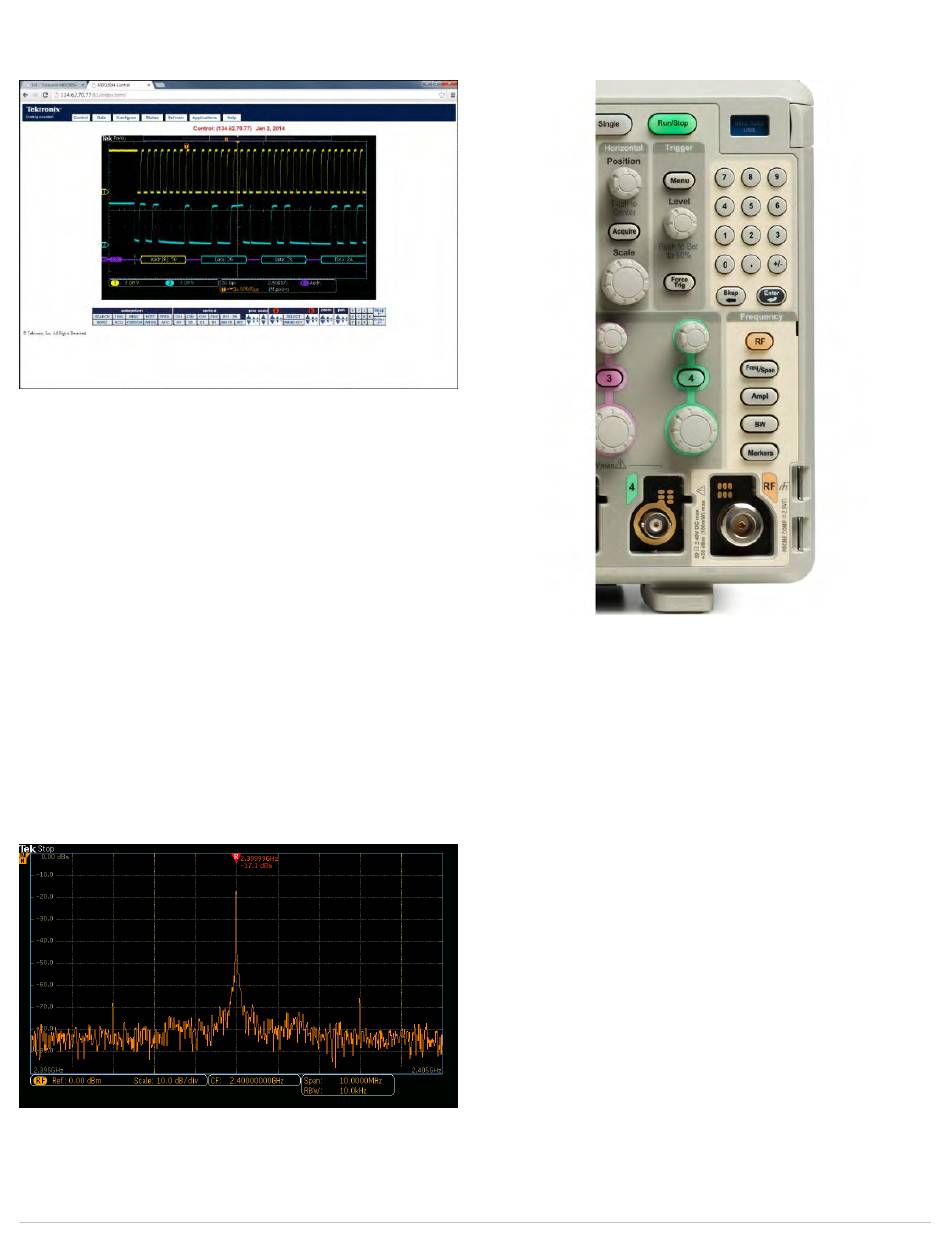

El e*Scope en un navegador web mostrando la pantalla de un MDO3000. Utilice el
e*Scope para documentar rápidamente su trabajo salvando imágenes de pantalla,
formas de onda o configuraciones, para utilizarlas posteriormente.
Analizador de Espectro
El MDO3000 es el primer osciloscopio en su clase en incluir un analizador
de espectro integrado. Cada osciloscopio incluye un analizador de
espectro con un rango de frecuencia de 9 kHz hasta el ancho de banda
analógico del equipo. El rango de frecuencia de cada instrumento se puede
actualizar de 9 kHz a 3 GHz (con la opción MDO3SA), permitiendo el
análisis espectral en la mayoría de los estándares de inalámbricos de
consumo.
Análisis espectral rápido y preciso
Cuando se utiliza la entrada del analizador de espectro, la pantalla de la
serie MDO3000 se convierte en una vista de pantalla completa del dominio
de la frecuencia.
Los principales parámetros espectrales, tales como, Frecuencia Central,
Span, Nivel de Referencia y Resolución de Ancho de Banda (RBW), se
pueden ajustar rápida y fácilmente, utilizando los menús dedicados del
panel frontal y el teclado.
Pantalla del MDO3000 del dominio de la frecuencia.
Osciloscopios de Dominio Mixto -- Serie MDO3000
Los principales parámetros espectrales se pueden ajustar rápidamente con los menús
dedicados del panel frontal y el teclado.
Marcadores inteligentes y eficientes
En un analizador de espectro tradicional puede ser una tarea muy tediosa
el encender y colocar suficientes marcadores para identificar todos sus
picos de interés. La serie MDO3000 hace este proceso mucho más
eficiente al colocar automáticamente marcadores en cada uno de los
picos e indicando tanto la frecuencia y la amplitud de cada pico. Usted
puede ajustar el criterio que utilice el osciloscopio para encontrar
automáticamente los picos.
El pico con la amplitud más alta se utiliza como el marcador de referencia
y se muestra en rojo. Las lecturas de los marcadores se pueden cambiar
entre lecturas Absoluta y Delta. Cuando se selecciona Delta, las lecturas
de los marcadores muestran cada frecuencia y amplitud delta del
marcador de referencia.
También están disponibles dos marcadores manuales para medir
porciones no pico del espectro. Cuando se habilitan, el marcador de
referencia se fija a uno de los marcadores manuales, permitiendo
las mediciones delta desde cualquier punto del espectro. Además de
la frecuencia y la amplitud, la lectura de los marcadores manuales
también incluyen, la densidad de ruido y ruido de fase, dependiendo
de que se haya seleccionado, lectura Absoluta o Delta. La función
de "Marcador de Referencia al Centro" mueve instantáneamente la
frecuencia indicada por el marcador de referencia a la frecuencia central.
www.tektronix.com 7
