Folleto Técnico

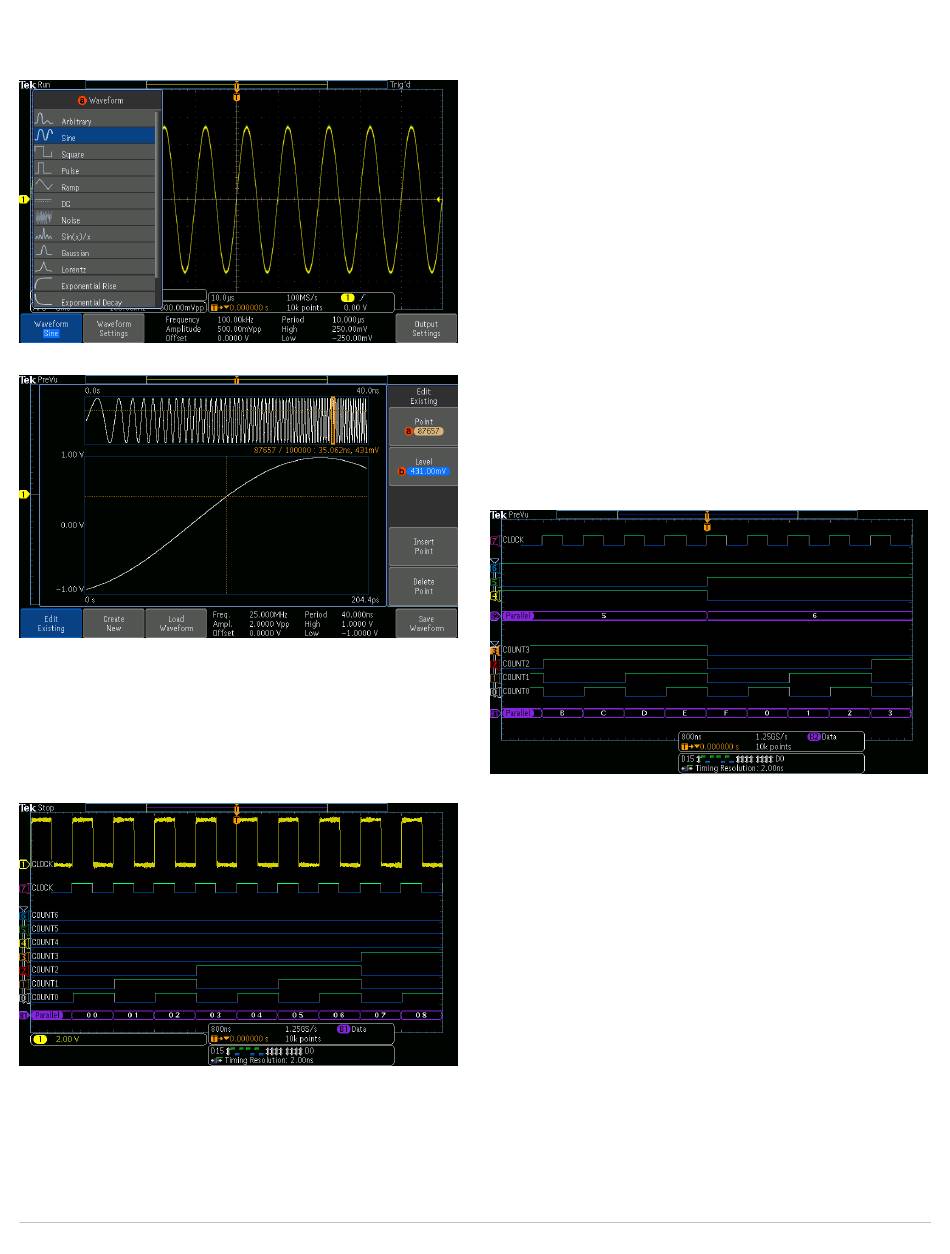

Selección del tipo de forma de onda en el AFG integrado.
Editor del forma de onda mostrando la parte de edición punto a punto.
Analizador Lógico (opcional)
El analizador lógico (opción MDO3MSO) le ofrece 16 canales digitales los
cuales están estrechamente integrados en la interfaz de usuario del
osciloscopio. Esto simplifica la operación y hace que sea posible resolver
problemas de señales mixtas fácilmente.
El MDO3000 con la opción MDO3MSO ofrece 16 canales digitales integrados
permitiéndole ver analizar analógicas y digitales correlacionadas en el tiempo.
10 www.tektronix.com
Despliegue de señales digitales con código de color
El despliegue de los trazos digitales es con códigos de color, los unos en
verde y los ceros en azul. Estos colores también se utilizan en el
monitoreo de los canales digitales. El monitoreo muestra si las señales
son altas, bajas o están en transición, de esta forma usted puede ver la
actividad de los canales con un solo vistazo sin tener que saturar su
pantalla con formas de onda digitales innecesarias.
El hardware de detección de múltiples transiciones les muestra con un
borde blanco en la pantalla cuando el sistema detecta múltiples
transiciones. Los bordes blancos indican que está disponible más
información al hacer un acercamiento o adquiriendo la señal a mayores
velocidades de muestreo. En la mayoría de los casos el acercamiento
revelerá el pulso que no era visible con la configuración anterior. Si el
borde blanco aún está presente después de hacer el acercamiento tanto
como sea posible, esto va a indicar que aumentando la velocidad de
muestreo en la siguiente adquisición, revelará información de
frecuencias más altas que las configuraciones anteriores pudieron
adquirir.
Usted puede agrupar señales digitales y colocar etiquetas en las formas
de onda utilizando un teclado USB. Simplemente, coloque formas de
onda, una junto a la otra y estas formarán un grupo.
Con el despliegue de las señales digitales con código de color, los grupos se crean
simplemente colocando los canales digitales juntos en la pantalla, para moverlos como
un grupo.
Una vez que se forma un grupo, usted puede colocar todos los canales
contenidos en ese grupo de forma colectiva. Esto reduce enormemente el
tiempo normal de configuración asociado con colocar los canales de
forma individual.
Adquisición de Alta Velocidad MagniVu
El modo principal de adquisición digital en la serie MDO3000 capturará
hasta 10 M a 500 MS/s (resolución de 2 ns). Además de la grabación
principal, el MDO3000 le ofrece una grabación de ultra alta resolución
llamada MagniVu la cual adquiere 10,000 puntos alrededor del disparo a
una velocidad de hasta 8.25 GS/s (resolución de 121.2 ps). Ambas formas
de onda, la principal y la de MagniVu
puede cambiar de una a otra en la pantalla en cualquier momento
ya sea
que
esté corriendo
MagniVu
le ofrece una resolución de tiempo significativamente
TM
más fina que cualquier otro osciloscopio comparado en el mercado,
infundiéndole confianza cuando esté realizando mediciones críticas
de tiempo en señales digitales.
™
se adquieren en cada disparo y se
TM
o
esté detenida
la
señal.
