78
Capítulo 2
Para colocar y orientar una bobina de forma hori-
zontal:
1. Designe el sensor como H
de serie en la planilla de distribución.
2. Si está llevando un registro de la instalación del
equipo, anote también el número de identificación
del cable del sensor que va a usar.
3. Reúna los siguientes elementos:
• el sensor
• un extremo del cable del sensor
• una pala
• un nivel de burbuja de aire
• una brújula portátil
4. Lleve el equipo al lugar elegido para el sensor,
tirando del cable del sensor a medida que avanza.
5. Coloque el sensor en el suelo y use la brújula para
orientarlo con bastante exactitud. Asegúrese de
que el extremo libre esté orientado al Norte en el
caso de H
o al Este en el caso de H
x
o H
y anote su número
x
y
.
y
Instalación de los sensores magnéticos
Consejo
Para orientar una bobina con facilidad, abra la brú-
jula portátil por completo y gire la caja de la brú-
jula hacia el acimut deseado. Luego, sosténgala al
nivel de su cintura, directamente por encima de la
bobina, y alinee la marcación del Norte de la brú-
jula con la aguja. Observe más allá del borde largo
de la brújula hacia el lado de la bobina para evaluar
su alineación.

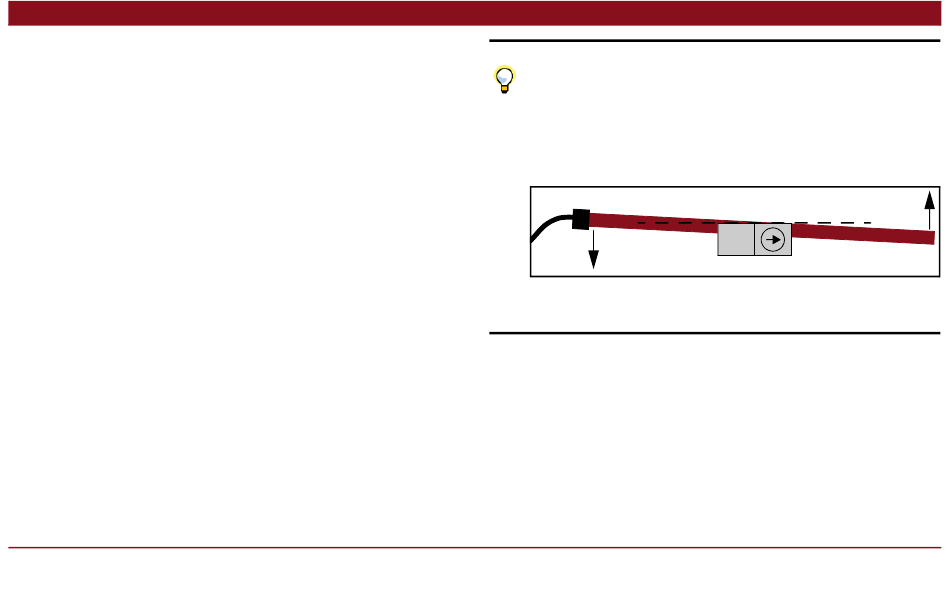

Alinee la bobina con el borde de la brújula
Ajuste la posición de la bobina según sea necesario
hasta que quede alineada perfectamente con el
borde largo de la brújula.
Para enterrar una bobina de forma horizontal:
1. Use una pala para marcar el contorno de una zanja
alrededor del sensor orientado. El contorno debe
estar a una distancia mínima de 15cm de cada
extremo y entre 10 y 15cm a cada lado del sensor.
78
