Consejo
Si decide usar una brújula portátil en el centro de
la estación, es aconsejable que marque el suelo
debajo de cada pie mientras orienta la primera
mitad de cada dipolo. Cuando gire para orientar la
otra mitad, no gire sobre un solo pie, ya que que-
dará aproximadamente a un metro desfasado del
centro. En cambio, después de girar, asegúrese de
volver a apoyar los pies en las dos marcas hechas.
Pídales también a los asistentes que usen sus brú-
julas para verificar la precisión de la orientación del
dipolo observando desde cada extremo del dipolo
al otro, pasando por el centro de la estación.
Instalación de los electrodos no
polarizables
Todos los MTU⁄MTU-A requieren al menos un electrodo
no polarizable para que funcione como conexión eléc-
trica a tierra. Todas las unidades, salvo las MTU-3H o
MTU-3HA también requieren cuatro electrodos para
formar dipolos telúricos.
Es importante que el MTU⁄MTU-A esté conectado a tie-
rra antes de que se realicen las demás conexiones y
71
Capítulo 2
que todos los electrodos tengan la menor resistencia de
contacto posible.
~15–45 cm
~20–50cm

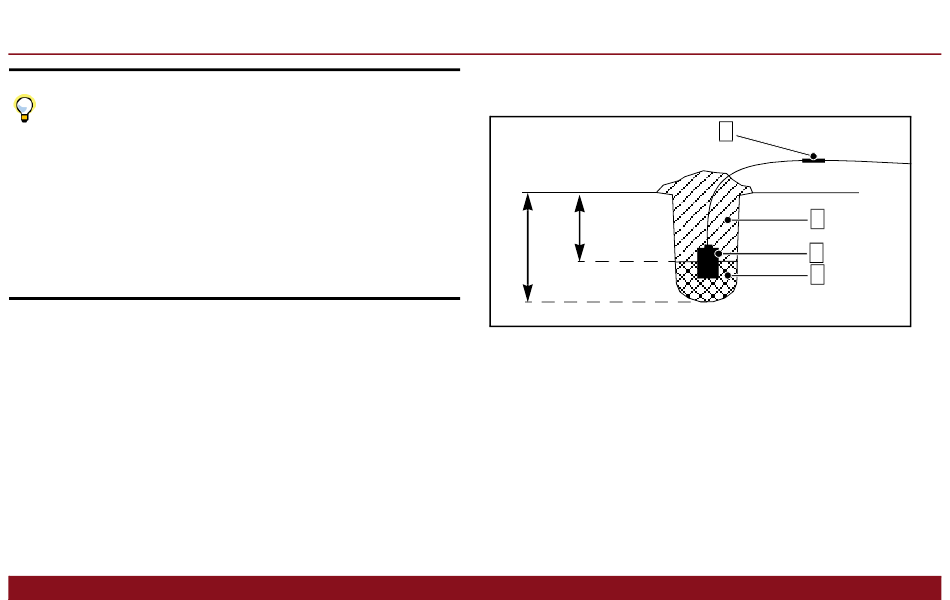

Figura 2-43: Vista lateral de la instalación de un electrodo. (1) Cable
del electrodo empalmado a la línea E y cubierto con cinta aislante;
(2) tierra suelta para cubrir el electrodo; (3) electrodo; (4) mezcla de
lodo salada.
Para instalar un electrodo:
1. Tenga preparada una cantidad de agua salada (50
g/l).
2. Si está llevando un registro de la instalación del
equipo, anote el número de identificación del elec-
trodo en la columna "Pot #" (N.º de electrodo) de la
planilla de distribución.
Instalación de los dipolos telúricos (líneas E)
1
2
3
4
