A 11. ábrán bemutatásra kerül a menükiválasztás sémája.
Az ábra közepén láthatók a menük, tőle jobbra a nyomógomb kombinációval történő kiválasztás látható, míg balra a
függöny menüvel történő kiválasztás látható.
3.3 A menüoldalak struktúrája
Bekapcsoláskor kijelzésre kerül néhány bevezető oldal majd a kijelzés áttér a fő kijelzési oldalra.
Minden menü név (bármely menüről legyen szó) megjelenik a kijelző felső részén.
A főmenüben mindig megjelennek a következők:
Státusz: a működés státusza, pl. standby (készenléti) go (működés, azaz fut), Fault (hibaállapot) és bemeneti
funkciók.
Frekvencia: az érték Hz-ben kifejezve
Nyomás: Az érték bar-ban vagy psi-ben kifejezve a beállított mértékegység szerint.
Amennyiben eseményt érzékel a vezérlés, a következők jelenhetnek meg:
Fault (hiba) jelzése
Warning (figyelmeztetés) jelzése
A bemenetekhez társított funkciók kijelzése
Speciális ikonok
A kövtkező oldalon bemutatott hiba vagy valamilyen státusz kijelzések a 15. táblázatban vannak felsorolva.
Jelzés
GO
SB
PH
BL
LP
HP
EC

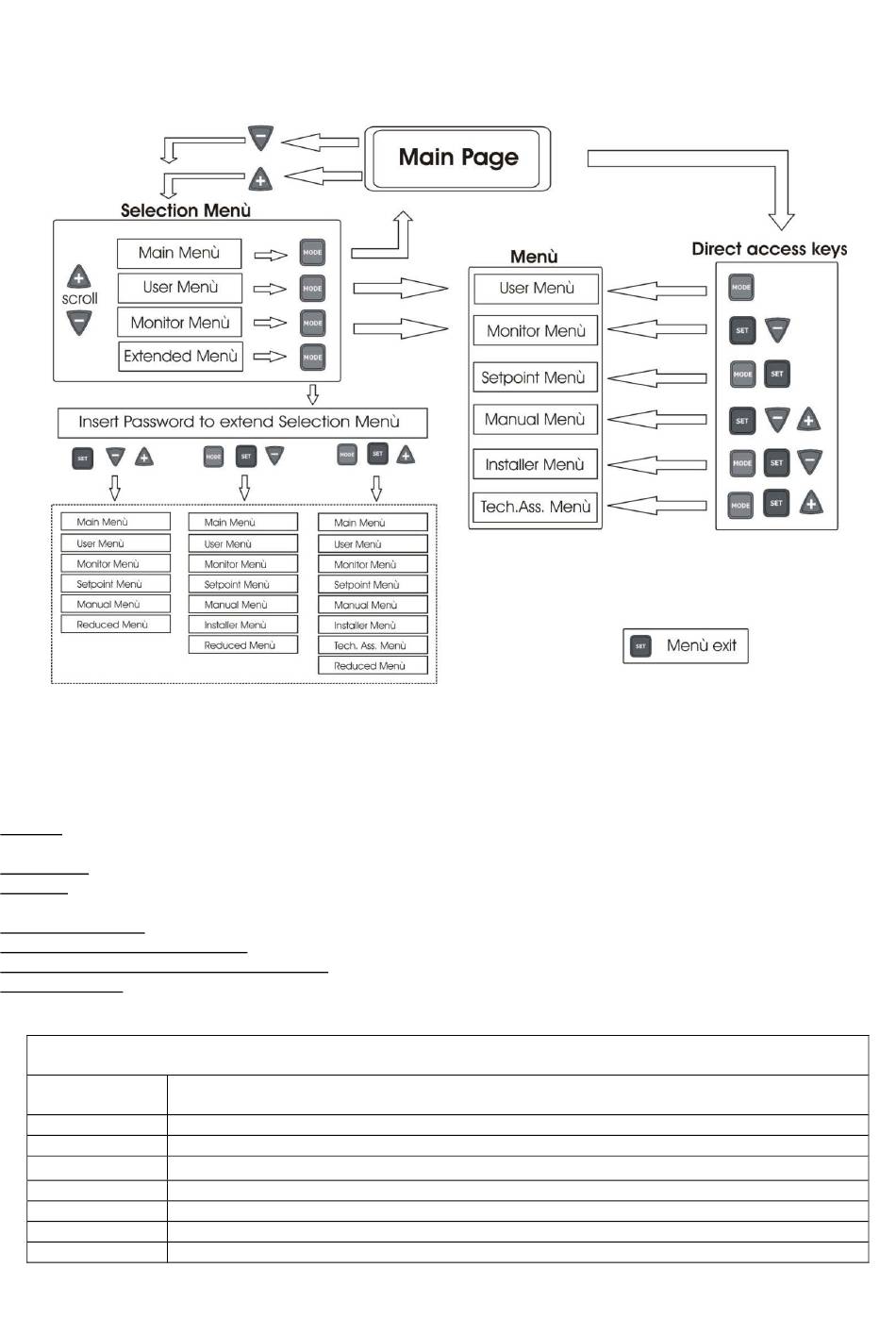

11. Ábra: A menükhöz való belépési lehetőségek sémája
A főoldalon kijelzett hiba vagy státusz kijelzések
Szivattyú bekapcsolva. Nulla áramlás esetén a jelzés villog
Szivattyú kikapcsolva
Blokkolás (leállás) a szivattyú túlmelegedése miatt
Blokkolás vízhiány miatt
Blokkolás alacsony tápfeszültség miatt
Blokkolás magas belső feszültség miatt
Blokkolás téves paraméter beállítás miatt
MAGYAR
Leírás
