3
En la parte frontal de Mbox 2, gire el control
Mix totalmente a la izquierda (hacia Input).

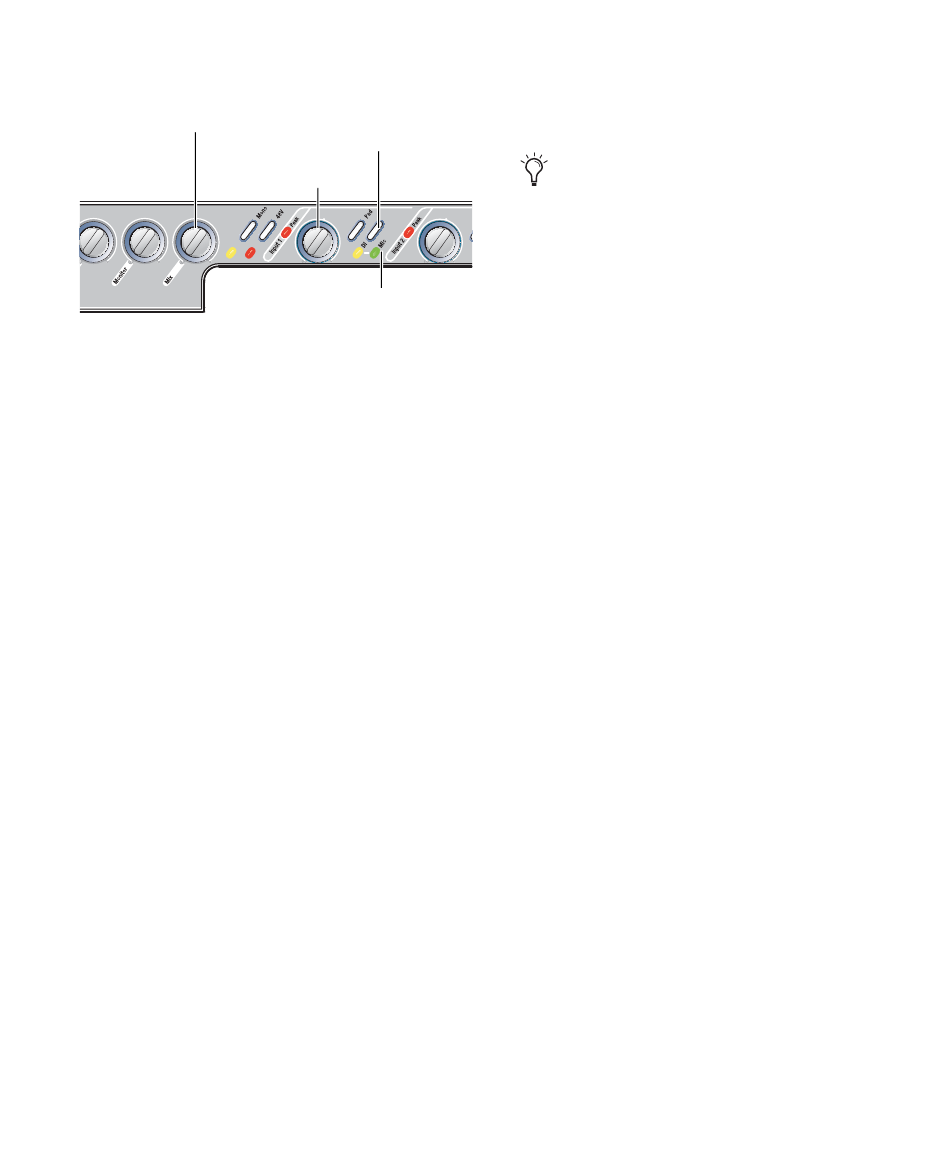

Control Mix
Control de ganancia
(nivel) de Input 1
Selector de fuente y control de ganancia para Input 1
4
Ajuste el volumen del instrumento en el nivel
óptimo. Por ejemplo, el nivel óptimo para la
mayoría de los teclados está entre el 80% y el
100% del volumen máximo.
5
En la parte frontal de Mbox 2, gire con
precaución el control Gain hacia la derecha para
aumentar el nivel de entrada del teclado.

Entrada y salida digital

Mbox 2 incluye entradas y salidas digitales para
audio digital en formato S/PDIF. Los dos canales
de entrada digital S/PDIF se pueden usar junto
con las dos entradas analógicas (para un total de
cuatro canales de entrada simultáneos).
Conexión de dispositivos digitales
Para conectar un dispositivo S/PDIF a Mbox 2:
1
Utilice dos cables coaxiales de 75 ohmios con
conectores RCA macho en ambos extremos (se
adquieren por separado).
Selector Mic/DI
Diodo de micrófono
Capítulo 6: Establecimiento de las conexiones de hardware
2
Conecte la salida S/PDIF del dispositivo al
puerto de entrada S/PDIF de Mbox 2, y la
entrada S/PDIF del dispositivo al puerto de
salida S/PDIF de Mbox 2.
Para configurar Mbox 2 para que grabe de
una fuente digital, en Pro Tools elija
Setups > Hardware Setup; a continuación,
en Clock Source seleccione S/PDIF.
Uso de la entrada S/PDIF
Para configurar Pro Tools para que grabe de un
dispositivo S/PDIF:
Elija Setups > Hardware Setup.
1
Seleccione S/PDIF en el menú emergente Clock
2
Source. En el panel frontal, el diodo de S/PDIF se
ilumina para indicar esta configuración.
Haga clic en OK.
3
4
En la pista de grabación, seleccione la fuente
S/PDIF estéreo o mono correspondiente en el
selector de entrada de la pista.
Reflejo S/PDIF
Pro Tools LE utiliza reflejo S/PDIF para "reflejar"
automáticamente el audio que se envía a las
salidas de línea 1 y 2 en las salidas RCA S/PDIF.
Resulta útil, por ejemplo, si se supervisa una
mezcla mediante las salidas de línea y se graba la
misma fuente en un dispositivo S/PDIF externo.
