Aunque puede usarse sin problemas con la
mayoría de los micrófonos, la energía en
modo fantasma puede dañar algunos
micrófonos de cinta. Apague siempre la
energía en modo fantasma y espere un
mínimo de diez segundos antes de conectar
un micrófono de cinta.
La interfaz de audio Mbox 2 sólo suministra
energía a través de un cable de micrófono con
conectores XLR. Si tiene dudas sobre los
requisitos de energía en modo fantasma de su
micrófono, consulte la documentación del
micrófono o póngase en contacto con el
fabricante.
Utilización de un micrófono con
conector XLR
Para usar un micrófono con conector XLR:

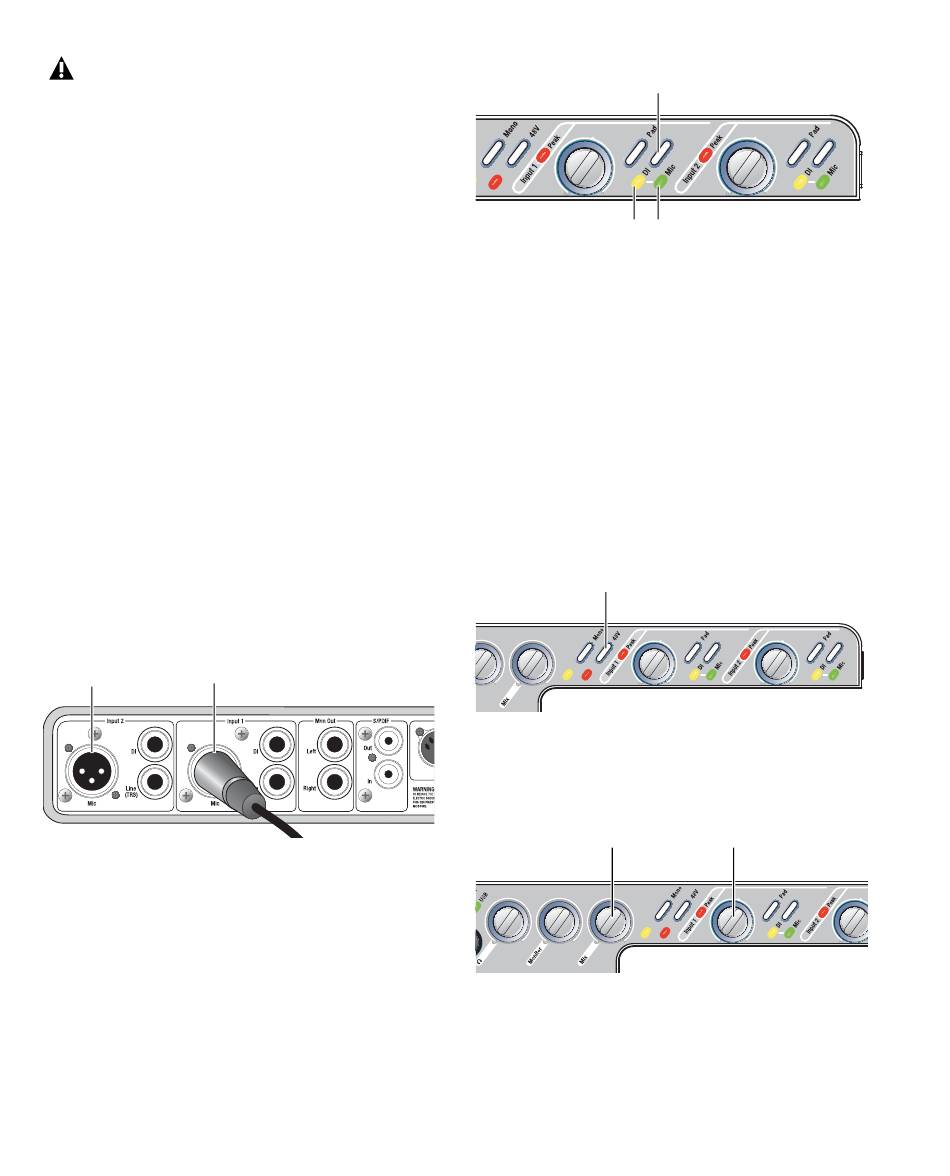

1
Conecte el cable del micrófono a una de las
entradas Mic de la parte posterior de Mbox 2.
Entrada de
Mic de Input 2
Conector XLR insertado en Input 1
2
En el conector Line (TRS) no debe haber nada
conectado; de lo contrario, Mbox 2 usará el
audio de la entrada Line (TRS), no de la entrada
Mic.
3
Ajuste la fuente en Mic (micrófono). Para ello,
pulse el selector de fuentes Mic/DI que hay en la
parte frontal de Mbox 2 hasta que se encienda el
diodo de Mic.
42 Guía de instalación de Mbox 2
Entrada de
Mic de Input 1
Selector de fuente Mic/DI
Diodo de DI
Selector de fuente Input 1 y diodos
4
Si el micrófono requiere energía en modo
fantasma, compruebe que esté conectado y
pulse el interruptor de energía en modo
fantasma (denominado 48V) que se encuentra
en la parte frontal de Mbox 2. Este interruptor
envía 48V a ambas entradas de micrófono.
Cuando se suministra energía en modo
fantasma, se enciende el diodo de 48 V de la
parte frontal.
Interruptor de energía en modo fantasma
Interruptor de energía en modo fantasma
5
En la parte frontal de Mbox 2, gire el control
Mix totalmente a la izquierda (hacia Input).
Control de micrófono
Control Mix y control giratorio de ganancia de Input 1
6
En la parte frontal de Mbox 2, gire con
precaución el control Gain hacia la derecha para
aumentar el nivel de entrada de la señal del
micrófono.
Diodo de micrófono
Ganancia
