debe ser insertado. Presione a la derecha y, en caso de alteración, presione a la derecha nuevamente
para confirmar.
8. Repita las etapas anteriores para configurar los demás estagios.
9. Para configurar los botones de Boost, vaya nuevamente a la opción de ajuste de estagios y presione para
abajo hasta la pantalla "Ajuste de los Botones de Boost". Presione a la derecha para entrar en este modo.
10. La pantalla "Botón Boost+" aparecerá. Presione para arriba o para abajo para ajustar cual será el
incremento de presión dado cuando el botón Boost+ sea accionado. Caso el valor sea alterado, el
sistema solicitará una confirmación.
11. La próxima pantalla, "Botón Boost-", aparece solamente cuando el BoostController esté en modo
Secuencial. El usuario debe ajustar cuanto de presión será aliviada cuando el botón Boost- sea accionado.
Caso el valor sea alterado, presione a la derecha para confirmar.
12. En el menú Ajuste Rápido de Estagios es posible cambiar todos los parámetros de los ajustes con
solamente una modificación en este menú.
7.5.3

Ajuste de Estagios por Tiempo y Rampa

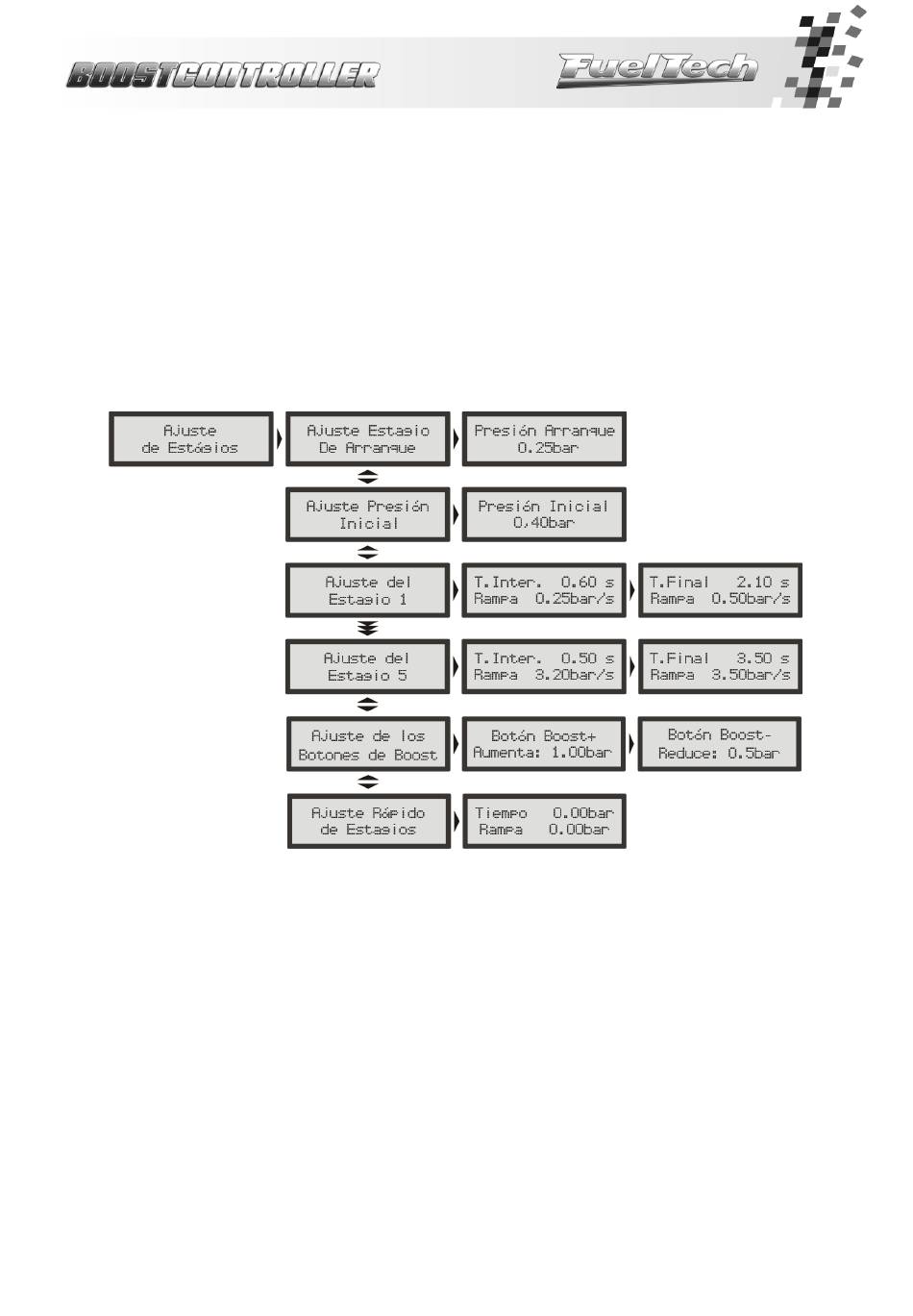

En la configuración de estagios usando el "Tipo de Ajuste" "Tiempo y Rampa", el usuario encontrará las
pantallas arriba, en las cuales debe informar el tiempo y la rampa. El BoostController calculará la presión necesaria.
Este tipo de ajuste está disponible solamente en el modo Secuencial. En el estagio 1, mostrado en la figura arriba,
la presión intermedia (P.Inter.) es 0,25bar y la rampa intermedia 0,40bar/s, lo que significa que en el inicio del
estagio la rampa de subida de presión será de 0,40bar/s hasta que la presión alcance 0,25bar, cuando cambia a
rampa final de 0,25bar/s, que durará hasta la presión final de 0,50bar.
Para configurar los estagios en este tipo de ajuste, proceda conforme la información en seguida:
1. En la pantalla de control desligado, presione a la derecha para entrar en los menús de programación.
2. Presione nuevamente a la derecha en "Ajuste de Estagios" y navegue por los submenús por medio de los
botones para arriba y para abajo.
3. En la pantalla "Ajuste Estagio de Arrancada" débese ajustar la presión aplicada en la parte superior de la
wastegate
válvula
4. El parámetro siguiente es el "Ajuste de Presión Inicial", que es la presión existente cuando el botón de
arrancada es desactivado. Configure el valor deseado y apriete el botón derecho.
5. Aparecerá en la pantalla la opción "Ajuste del Estagio 1". Presione a la derecha para configurar el tiempo
de duración de la rampa intermedia "T.Inter." (Tiempo Intermedio) usando los botones para arriba y para
abajo y a la derecha nuevamente para confirmar.
6. En seguida, débese ajustar "Rampa" (Rampa Intermedia), que indica la rampa actuante durante el tiempo
intermedio. Apriete a la derecha para confirmar.
cuando el "Botón de Arrancada" sea accionado. Presione a la derecha para confirmar.
