Danfoss VLT FCD 300 Serie Manual Del Usario página 91

convirtiendo el valor binario de referencia en un valor
complementario de 2. Consulte el ejemplo.

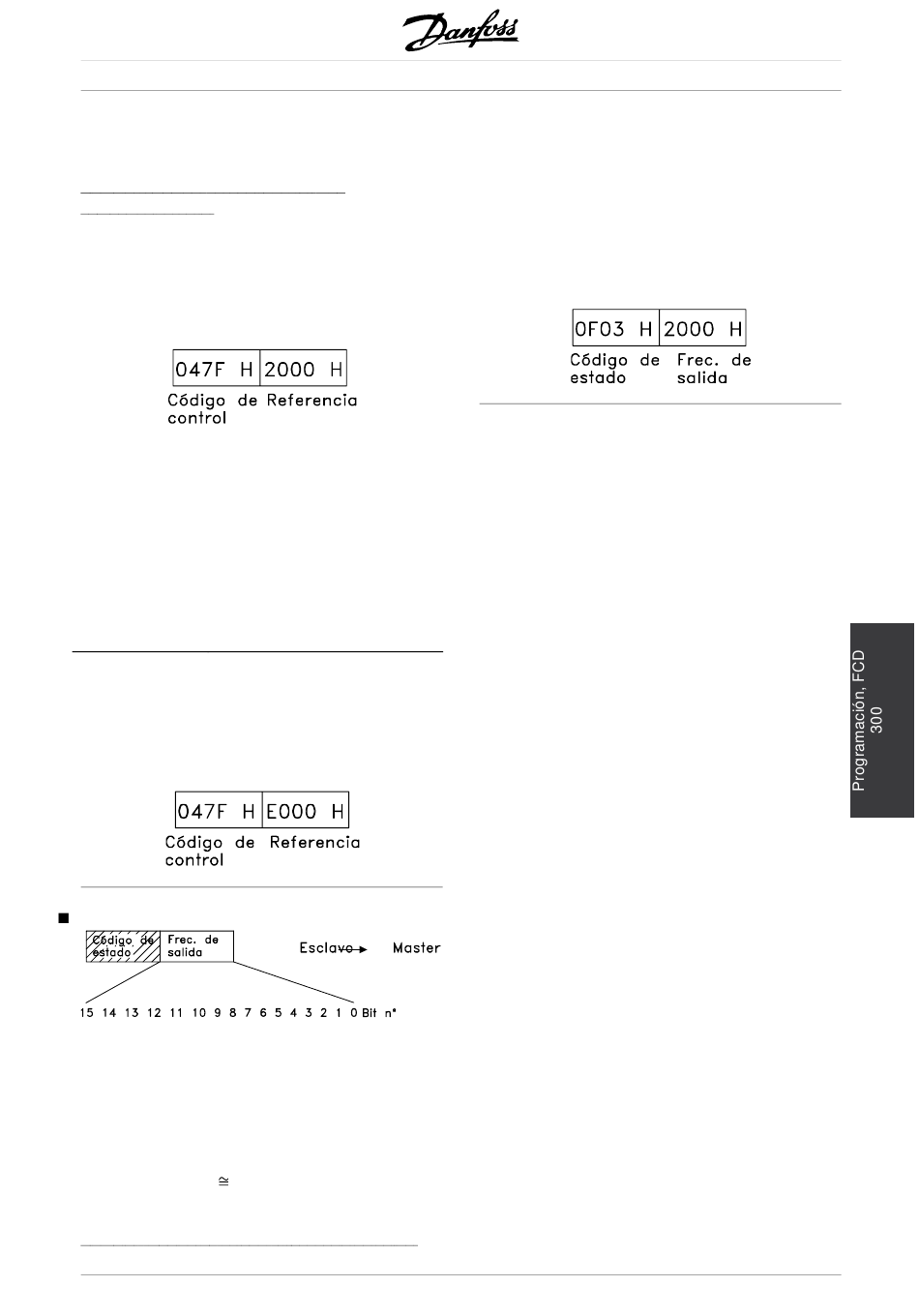

Ejemplo - Código de control y ref. de
comunicación serie:
El convertidor de frecuencia debe recibir un comando
de arranque y la referencia se debe ajustar en el
50% (2000 Hex) del rango de referencia.
Código de control = 047F Hex
de arranque.
Referencia = 2000 Hex
El convertidor de frecuencia debe recibir un comando
de arranque y la referencia se debe ajustar en el
-50% (-2000 Hex) del rango de referencia.
El valor de referencia primero se convierte a un
complementario de 1, y después con una suma binaria
de 1 se obtiene el complementario de 2:
2000 Hex 0010 0000 0000 0000 0000
complementario 1101 1111 1111 1111 1111
de 1
complementario 1110 0000 0000 0000 0000
de 2
Código de control = 047F Hex
de arranque.
Referencia = E000 Hex
Frecuencia de salida actual
El valor de la frecuencia de salida actual del convertidor
de frecuencia se transfiere en forma de un código
de 16 bits. El valor se transfiere en forma de
números enteros 0 - ±32767 (±200%).
16384 (4000 Hex) corresponde al 100%.
La frecuencia de salida tiene el siguiente formato:
0-16384 (4000 Hex) 0-100% (Par. 201 Frecuencia
mínima - Par. 202 Frecuencia máxima).
Ejemplo - Código de estado y frecuencia de salida:
MG.04.B7.05 - VLT es una marca registrada de Danfoss
Comando
50% de la referencia.
+ 1
Comando
-50% de la referencia.
®
VLT FCD Serie 300
El master recibe un mensaje de estado del convertidor
de frecuencia indicando que la frecuencia de salida de
intensidad es el 50% del rango de frecuencia de salida.
Par. 201 Frecuencia mínima = 0 Hz
Par. 202 Frecuencia máxima = 50 Hz
Código de estado = 0F03 Hex.
Frecuencia de salida = 2000 Hex
de frecuencia, que corresponde a 25 Hz.
50% del rango
