Aspiración Del Aire/Evacuación De Humos Con Conductos Separados De Diámetro 80 Mm - Fondital DELFIS CONDENSING Manual De Instalación, Uso Y Mantenimiento

3.2.6.3.
Aspiración del aire/evacuación de humos con conductos separados de 80 mm de diámetro
Estos valores se refieren a conductos de aspiración del aire/evacuación de los humos realizados utilizando tuberías rígidas
y lisas originales suministradas por el fabricante.
Tipos de instalación C43 - C53 - C83
KC 24
La longitud mínima de la tubería de aspiración del aire debe ser de 1 metro.
La longitud mínima de la tubería de evacuación de los humos debe ser de 1 metro.
La longitud máxima permitida de las tuberías de aspiración del aire/evacuación de los humos es de 84 metros (sumando la longitud en
aspiración y en evacuación).
Por cada tubo rectilíneo añadido de longitud igual a 1 metro, la longitud máxima permitida debe ser disminuida de 1 metro.
Por cada curva a 90° añadida, la longitud máxima permitida debe ser disminuida de 1 metro.
Por cada curva a 45° añadida, la longitud máxima permitida debe ser disminuida de 0,5 metros.
El terminal de techo disminuye la longitud máxima permitida d 5,5 metros.
El terminal de pared disminuye la longitud máxima permitida de 5 metros.
KC 28
La longitud mínima de la tubería de aspiración del aire debe ser de 1 metro.
La longitud mínima de la tubería de evacuación de los humos debe ser de 1 metro.
La longitud máxima permitida de las tuberías de aspiración del aire/evacuación de los humos es de 91 metros (sumando la longitud en
aspiración y en evacuación).
Por cada tubo rectilíneo añadido de longitud igual a 1 metro, la longitud máxima permitida debe ser disminuida de 1 metro.
Por cada curva a 90° añadida, la longitud máxima permitida debe ser disminuida de 1,5 metros.
Por cada curva a 45° añadida, la longitud máxima permitida debe ser disminuida de 1 metro.
El terminal de techo disminuye la longitud máxima permitida d 5,5 metros.
El terminal de pared disminuye la longitud máxima permitida de 5,5 metros.

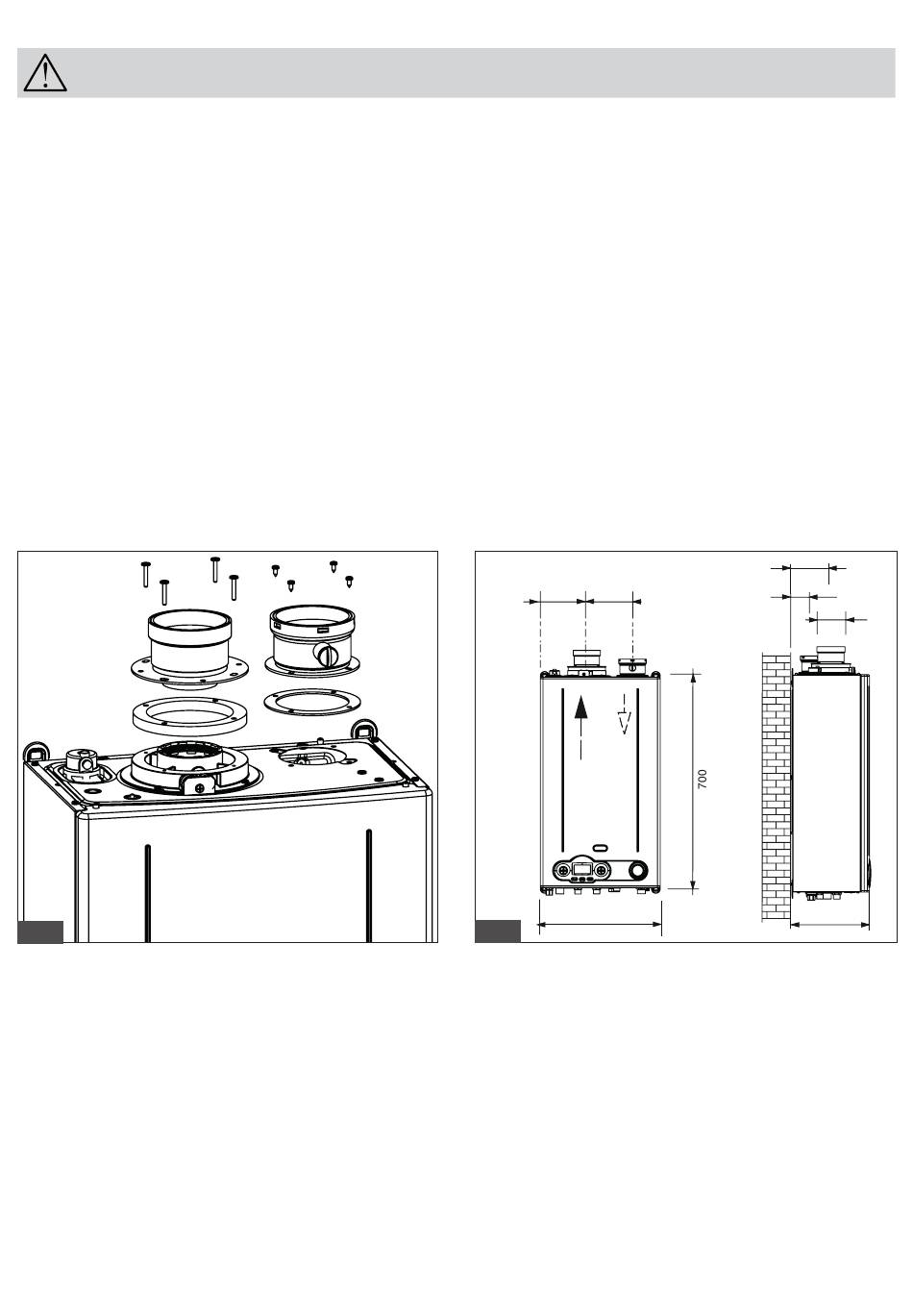

fig. 10
155 152,5
400
126
74
Ø 80
250
25
