SOPORTE A LA INSTALACIÓN Y MANTENIMIENTO DE LA CENTRALITA
EXPLOTACIÓN
Se pueden instalar las siguientes tarjetas en el módulo 2MOTH : DHU, PBU, VRU A,
VRU B, PGU y EMU.
5.4.6.17. Unidad de alimentación externa (POW-EX)
Esta unidad permite las siguientes funciones.
La DSI instalada en el PORT 2 puede alimentar el bus S.
Las tarjetas DCI, STI y COI instaladas en el PORT 2 o OP1 funcionan.
MOTH instalada en el PORT 2, OP1 o OP2 pueden dar 24V a un equipo externo.

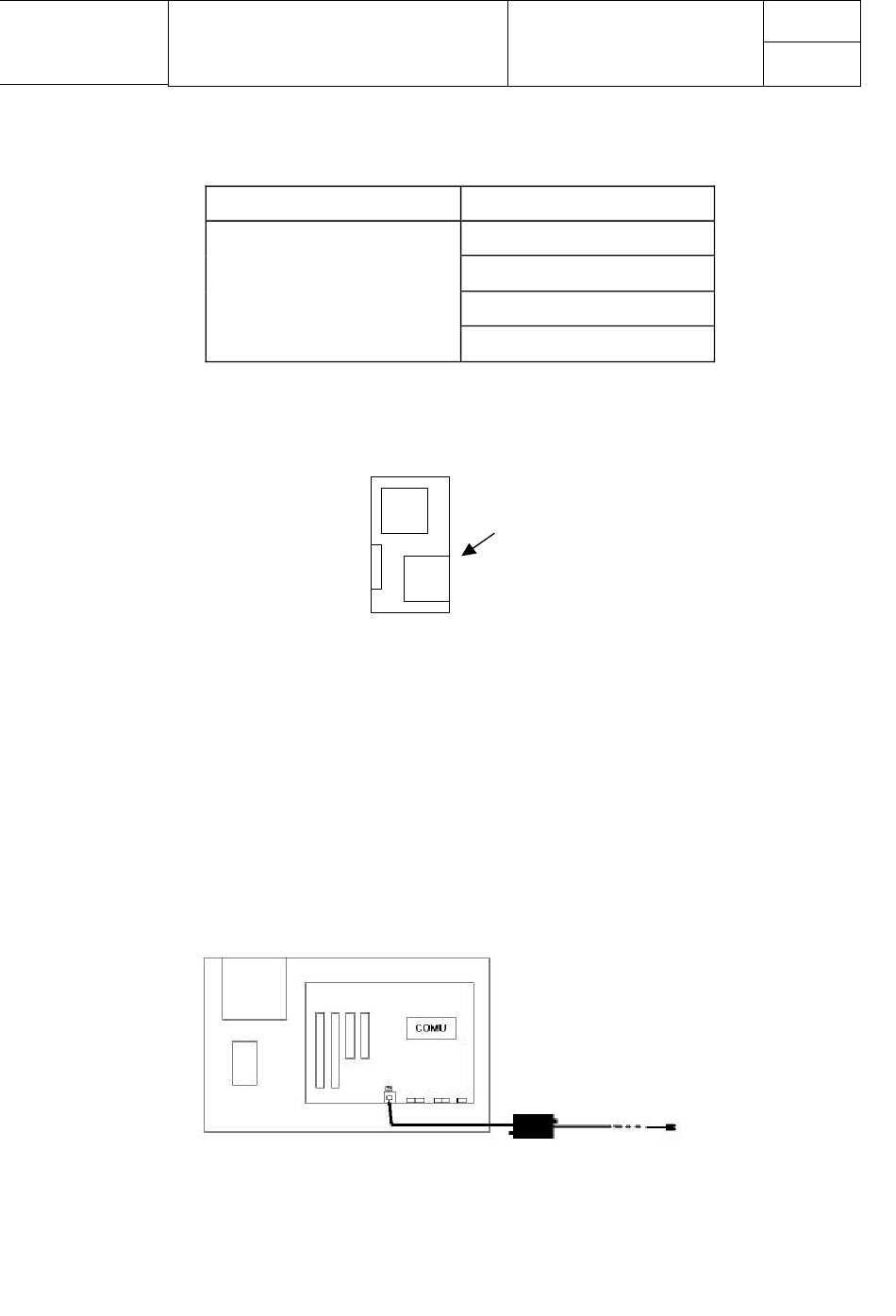

Paso 1. Conectar el cable de la unidad al conector CN20 localizado en la parte baja
de la tarjeta COMU. Ver figura 5.1.18.
NETCOM DKDA MILENIUM 18
Armario
KSU
Tabla 5.1.32.
Observaciones
Port 1
Port 2
OP 1
OP 2
2 MOTH
Figura 5.1.17.
Figura 5.1.18.
