5.4.4.1. Conexión de las líneas analógicas a los MDF
Paso 1. Insertar el cable de instalación en el conector MDFCNT(2). No importa la
polaridad.
Paso 2. Presionar hacia abajo el conector MDFCNT(2).
Paso 3. Introducir el conector MDFCNT(2) en el conector de la tarjeta MDF. La
correspondencia entre los conectores y el número de línea está reflejado en la tabla
5.1.8 de la sección 5.1.7.
Nota: El diámetro de los cables aceptado por los terminales es:
De 0.4 A 0.5 mm se pueden insertar directamente.
De 0.65 mm de pueden insertar quitando el aislante.
Los cables con un diámetro superior a 0.65 mm no se pueden insertar.
5.4.4.2. Cableado de líneas RDSI
Los cables de línea RDSI se conectan al conector de la tarjeta COMU, 2DTSI y/o
1DTSI.
Realización
Las líneas RDSI se conectan a través de un conector MDFCNT(4) a las tarjetas
COMU, 2DTSI o 1DTSI como aparece en la figura 5.1.10.

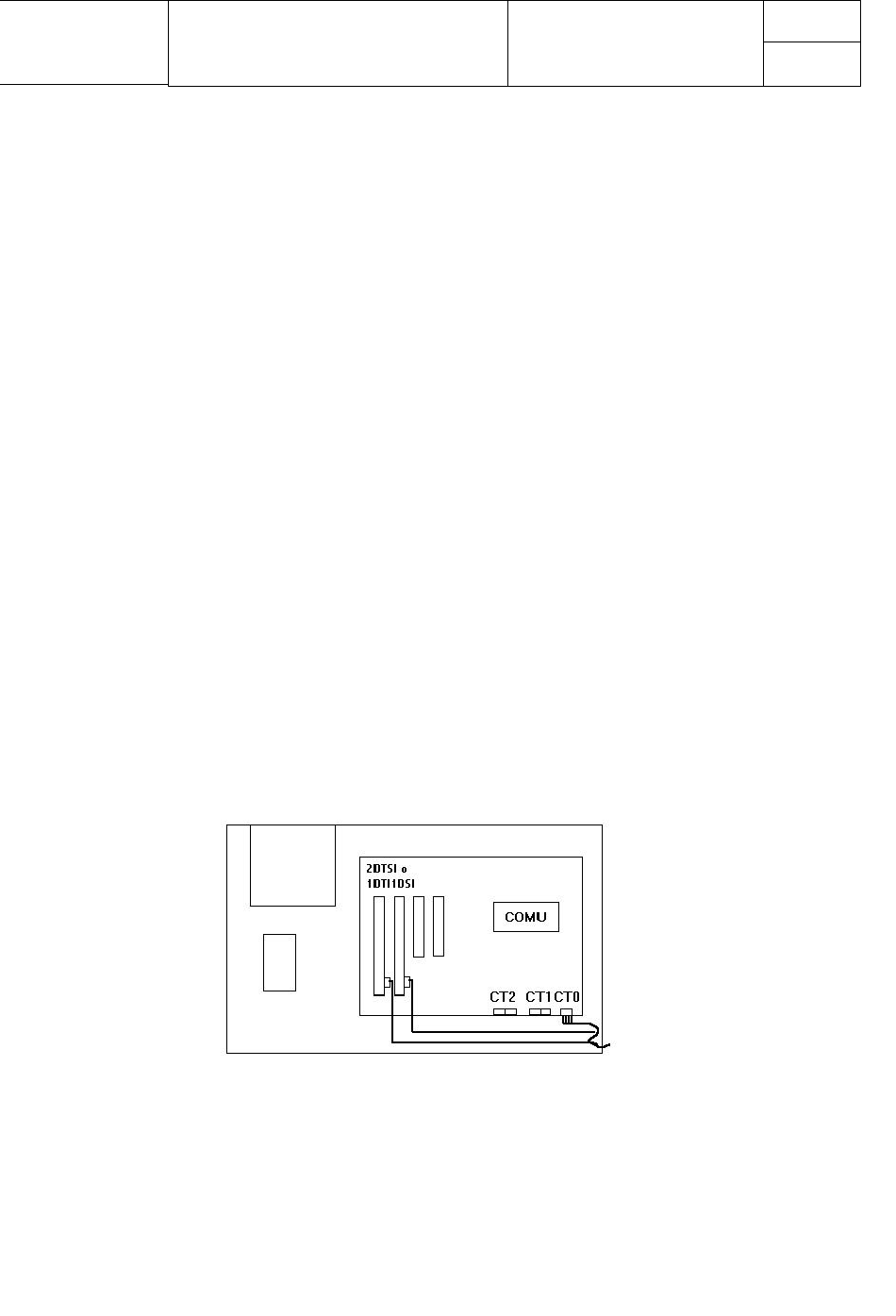

Figura 5.1.10. Como conectar los cables de línea RDSI a cada unidad
Conectar los cables de la siguiente manera:
Paso 1. Insertar el cable a instalar al conector "MDFCNT(4)", como muestra la figura
5.1.10.
