Cómo controlar la potencia óptica
El medidor de potencia le permitir monitorizar la potencia
óptica producida por una fuente, tal como una tarjeta de
interfaz de red óptica o un equipo de pruebas ópticas.
El probador ofrece dos versiones de la función de medidor
de potencia:
•
Modo SINGLE TEST (PRUEBA INDIVIDUAL): Toma una
medición de potencia a 850 nm y 1300 nm (DTX-
MFM2) o 850 nm y 1310 nm (DTX-GFM2), o 1310 nm y
1550 nm (DTX-SFM2). Puede guardar la medición de
potencia en este modo.
•
Modo MONITOR: Monitoriza la potencia
continuamente en el puerto de entrada a 850 nm,
1300 nm, 1310 nm o 1550 nm. Esta medición no se
puede guardar.
La figura 21 muestra el equipo necesario para monitorizar
la potencia en el modo MONITOR.
Cómo controlar la potencia óptica
2
D
A
A
Probador con módulo de fibra
B
Tarjeta de memoria (opcional para el modo SINGLE
TEST)
C
Adaptador de CA con cable eléctrico de línea
(opcional)
D
Un cable de comprobación de referencia (hacer
coincidir con la fibra utilizada en la instalación, SC
en el extremo del probador)
E
Elementos de limpieza para las fibras

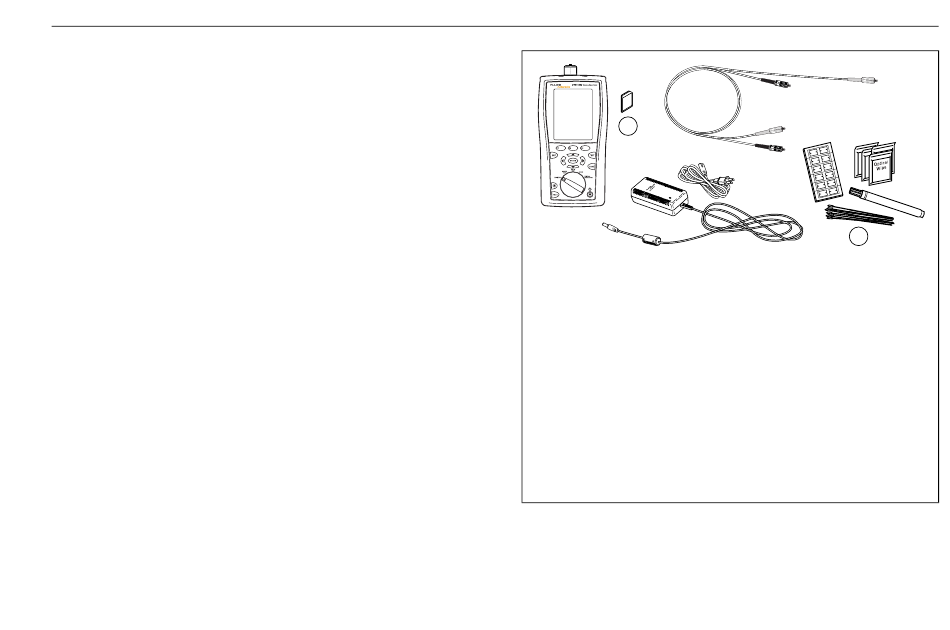

Figura 21. Equipo para monitorizar la potencia óptica
