Módulos de fibra DTX-MFM2/GFM2/SFM2
Manual de uso

Autotest en el modo Fuente extremo remoto

Utilice el modo Fuente extremo remoto para medir
la pérdida de potencia a una longitud de onda en las
fibras individuales.
A
Probador y remoto inteligente con módulos de fibra
y adaptadores de conector instalados (hacer coincidir
los adaptadores de conector con los conectores en
el enlace).
B
Tarjeta de memoria (opcional).
C
Dos adaptadores de CA con cables de línea (opcionales).
D
Cable de comprobación de referencia. Hacer coincidir
con la fibra a probar. Conector SC en un extreme. Hacer
coincidir los conectores del enlace en el otro extremo.

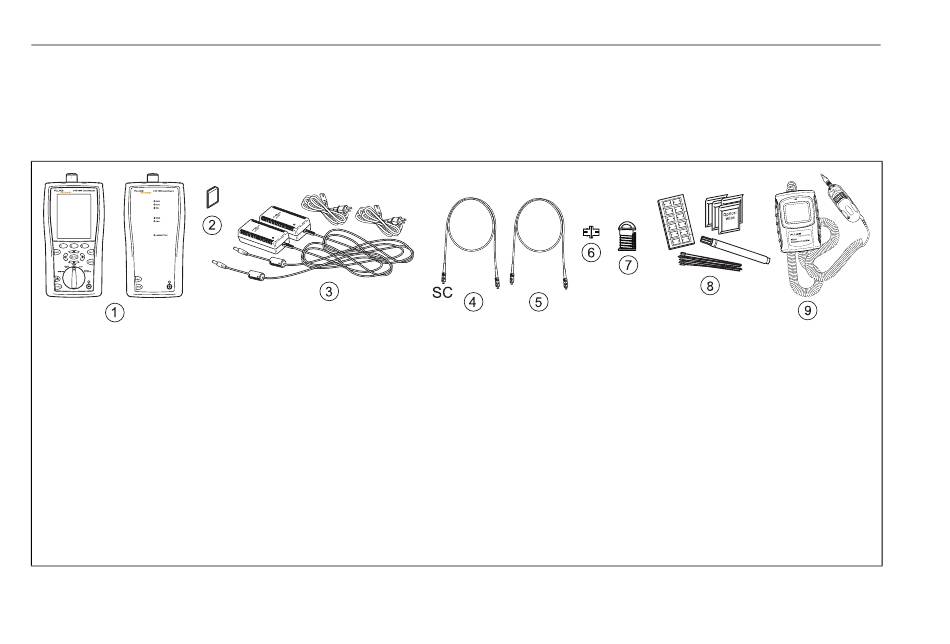

Figura 15. Equipo para pruebas en el modo Fuente extremo remoto (método 1 puente)
36
El modo Fuente extremo remoto requiere una fuente
óptica independiente. La figura 15 muestra el equipo
necesario para realizar pruebas de fibra en el modo Fuente
extremo remoto.
E
Cable de comprobación de referencia. Hacer coincidir
la fibra y los conectores en el enlace.
F
Un adaptador monomodal del tipo apropiado.
G
Mandril. Recomendado al probar fibra multimodal
con un módulo DTX-MFM2. Vea la página 12.
H
Elementos de limpieza para las fibras.
I
Un microscopio para la inspección de conectores de
fibra óptica (se muestra el microscopio con video FT500
FiberInspector Mini).
