Web

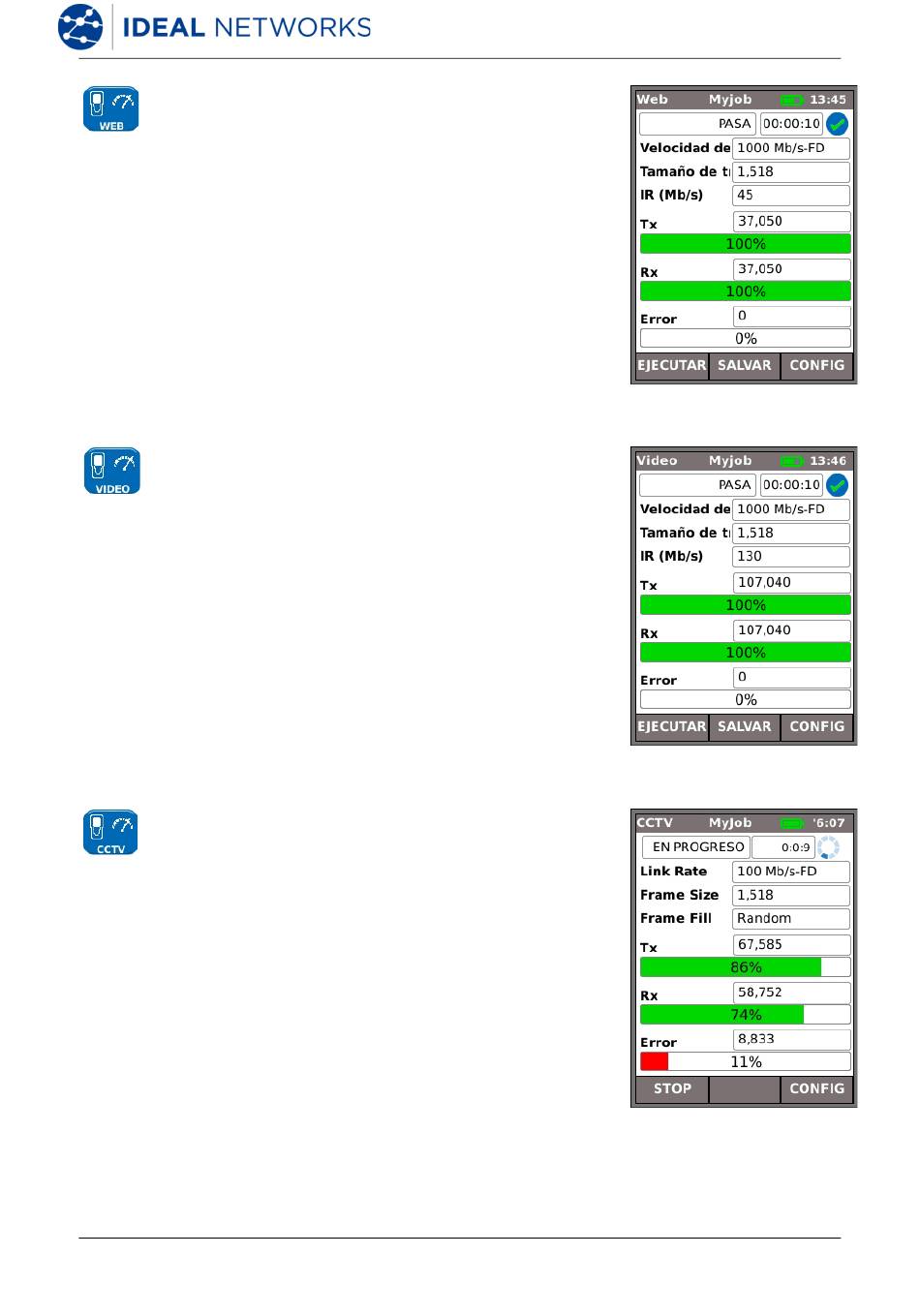

La Fig. 50 muestra la pantalla de resultado de una comprobación de
Web que se ha realizado correctamente. El tamaño de la trama y el
relleno de la trama son fijos y se indican únicamente a modo de
referencia. El ratio de información, IR (Mb/s), es variable y depende del
número de sesiones que se hayan configurado. Tx indica el número de
tramas transmitido, la barra indicadora verde confirma que se ha
enviado el 100% de las tramas. Rx indica el número de tramas recibido; la
barra indicadora verde confirma que se ha recibido el 100% de las
tramas transmitidas. Al haberse recibido todas las tramas transmitidas, la
sección Error muestra un 0 y la barra indicadora asociada permanece sin
ningún color y muestra un 0%. Puesto que el número de errores no
supera el límite definido en CONFIG, el resultado de la comprobación es
PASA.
Fig. 50
Video
La Fig. 51 muestra la pantalla de resultado de una comprobación de
vídeo que se ha realizado correctamente. El tamaño de la trama y el
relleno de la trama son fijos y se indican únicamente a modo de
referencia. El ratio de información, IR (Mb/s), es variable y depende del
número de secuencias que se hayan configurado y la definición elegida
(SD: definición estándar/HD: alta definición) en la configuración. Tx
indica el número de tramas transmitido, la barra indicadora verde
confirma que se ha enviado el 100% de las tramas. Rx indica el número
de tramas recibido; la barra indicadora verde confirma que se ha
recibido el 100% de las tramas transmitidas. Al haberse recibido todas
las tramas transmitidas, la sección Error muestra un 0 y la barra
indicadora asociada permanece sin ningún color y muestra un 0%.
Puesto que el número de errores no supera el límite definido en CONFIG,
el resultado de la comprobación es PASA.
Fig. 51
CCTV
La Fig. 52 muestra la comprobación de rendimiento de CCTV en curso.
El tamaño de la trama y el relleno de la trama son fijos y se indican
únicamente a modo de referencia. El ratio de información, IR (Mb/s), es
variable y depende de la resolución (VGA/720p/1080p/3MP/5MP),
CODEC (H.264/MJPEG) y número de cámaras seleccionados en la
configuración. Tx muestra que, hasta el momento, se han trasmitido
67.585 tramas que representan el 86% del total de las tramas que se
deben enviar en esta comprobación. Rx muestra que tan solo 58.752 de
las tramas transmitidas han sido recibidas (el 74% del total enviado hasta
el momento). Error muestra el número de tramas con error (no
devueltas) (aprox. el 11%).
Cuando el número de tramas con error supone el ≥ d el U m b ral (T ram as)
definido en la configuración, la comprobación ha fallado.
Fig. 52
SignalTEK NT
156878 versión 3
Manual de usuario
Página 29
