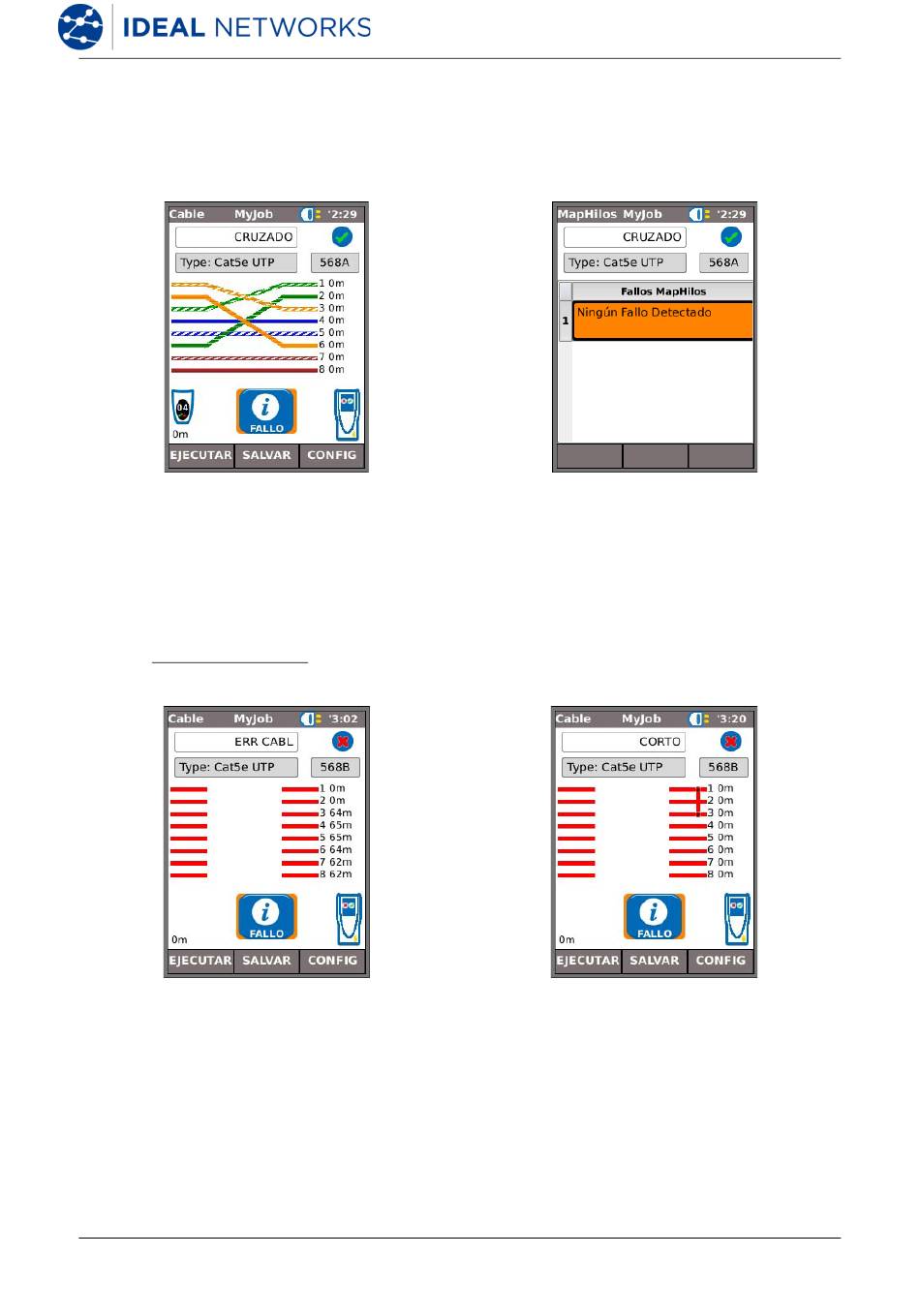

Tenga en cuenta que en el caso del ejemplo del Test MapHilos que acabamos de ver, si hemos
seleccionado la opción "Hilos cruzados" en las opciones de configuración del MapHilos, los
resultados se mostrarán como en Fig. 22 y la Fig. 23.
Fig. 22 Fig. 23
El test del mapa de hilos puede ejecutarse sin terminación, es decir, abierto, o con una
terminación remota activa. Si está conectado, se mostrará en la pantalla la imagen de una
terminación remota activa y se identificará por tipo. Una vez ejecutado el test, se muestra la
longitud del cable (en un rango de hasta 100 m).
Con una terminación abierta, los fallos que se pueden detectar son:
Fig. 24 Circuito abierto por par Fig. 25 Cortocircuito por pin
