Montáž Pohonu - Schellenberg Smart DRIVE 10 Manual Del Usuario

obr. 7
obr. 8
1. Spojte koľajnice (obr. 4).
2. Posuňte druhú spojovaciu koľajnicu na koniec strednej koľajnice (obr. 5).
3. Odstráňte viazaciu pásku.
4. Skrutkovaciu tyč A potiahnite s reťazou na koniec najvrchnejšej koľajnice (obr. 6).

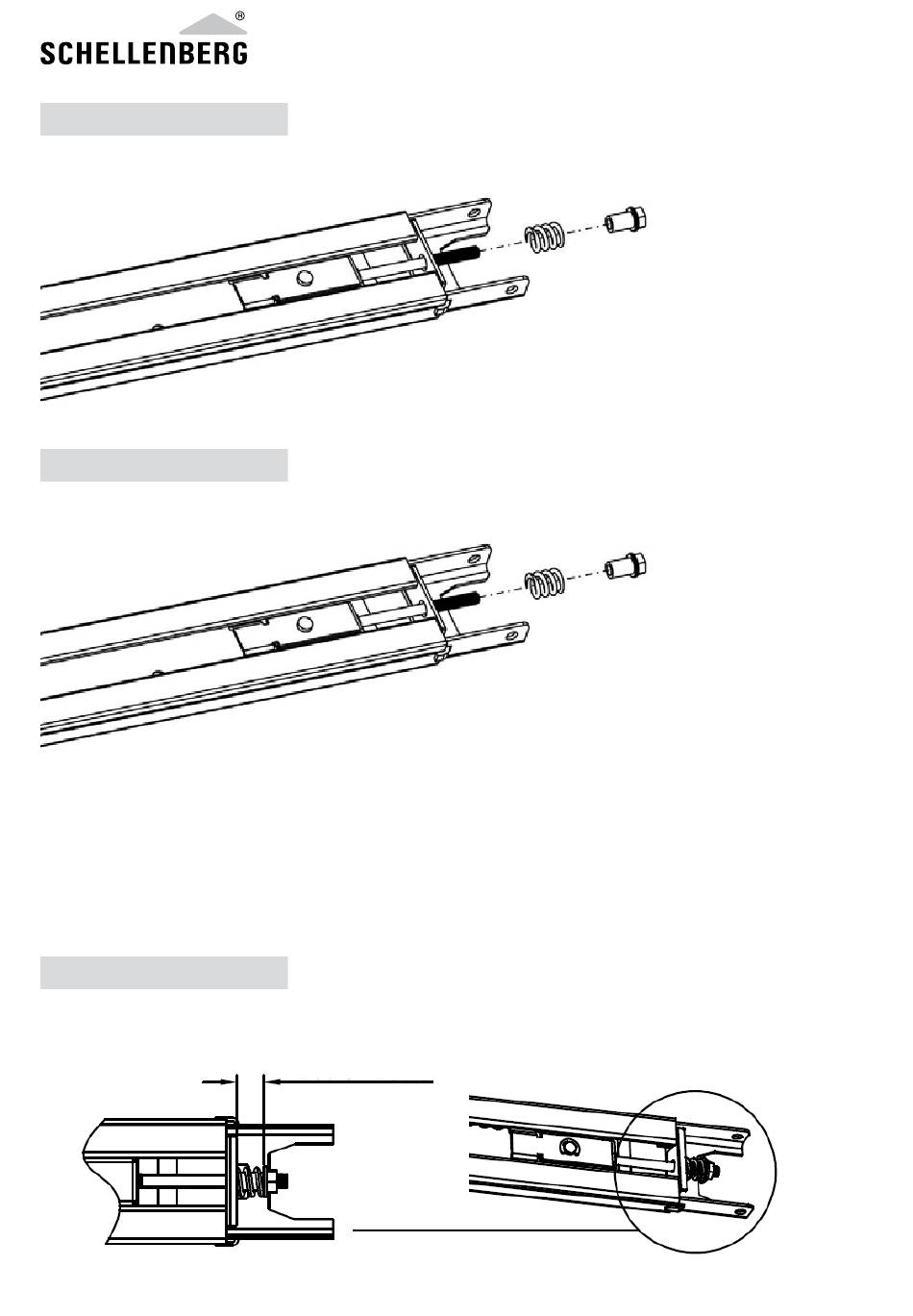

5. Spojte čap a pružinu a uzavrite maticou (obr. 7).
6. Čap utiahnite v správnej polohe (obr. 8) a odrežte viazacie pásky v blízkosti ozubeného kolesa. Teraz je koľajnica namon-
tovaná.
Fig. 9
Fig. 7
Fig. 7
19MM
Fig. 8
17,5-19,5 mm
19MM
100
8
Chain tension:
B
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
B
