Guía de mejores prácticas para conexiones de alimentación AC

Procedimiento A, tarea 2: Dell EMC Ingeniero de servicio al cliente

Dell EMC-supplied power cable
and connector from the PDU
Zone B
AC input
cable B
Mating connector or
customer-supplied cable
Site Planning Guide PowerMax 2000 y PowerMax 8000 con PowerMaxOS
98
Antes de comenzar
Antes de conectar la alimentación al sistema, asegúrese de que la alimentación de las
zonas A y B se encuentre APAGADA. Esta tarea es realizada por el ingeniero de
servicio al cliente de Dell EMC.
Procedimiento
1. Confirme que los cables de alimentación proporcionados por el cliente estén
etiquetados y que cada etiqueta contenga la PDU pertinente proporcionada por
el cliente y los números del interruptor de circuito. Si los cables de alimentación
no están etiquetados, alerte al cliente.
2. Compare los números en los cables de alimentación proporcionados por el
cliente para cada bahía de almacenamiento a fin de verificar si la zona de
alimentación A y la zona de alimentación B reciben alimentación de una PDU
diferente proporcionada por el cliente.
3. Realice alguno de los siguientes pasos para conectar la zona de alimentación A y
la zona de alimentación B en cada bahía.
Para alimentación monofásica: Conecte los cables de alimentación de la PDU
l
suministrada por el cliente a la bahía de almacenamiento. Para ello, conecte
los cables de la entrada de alimentación AC de la bahía a las zonas de
alimentación A y B, como se muestra a continuación.

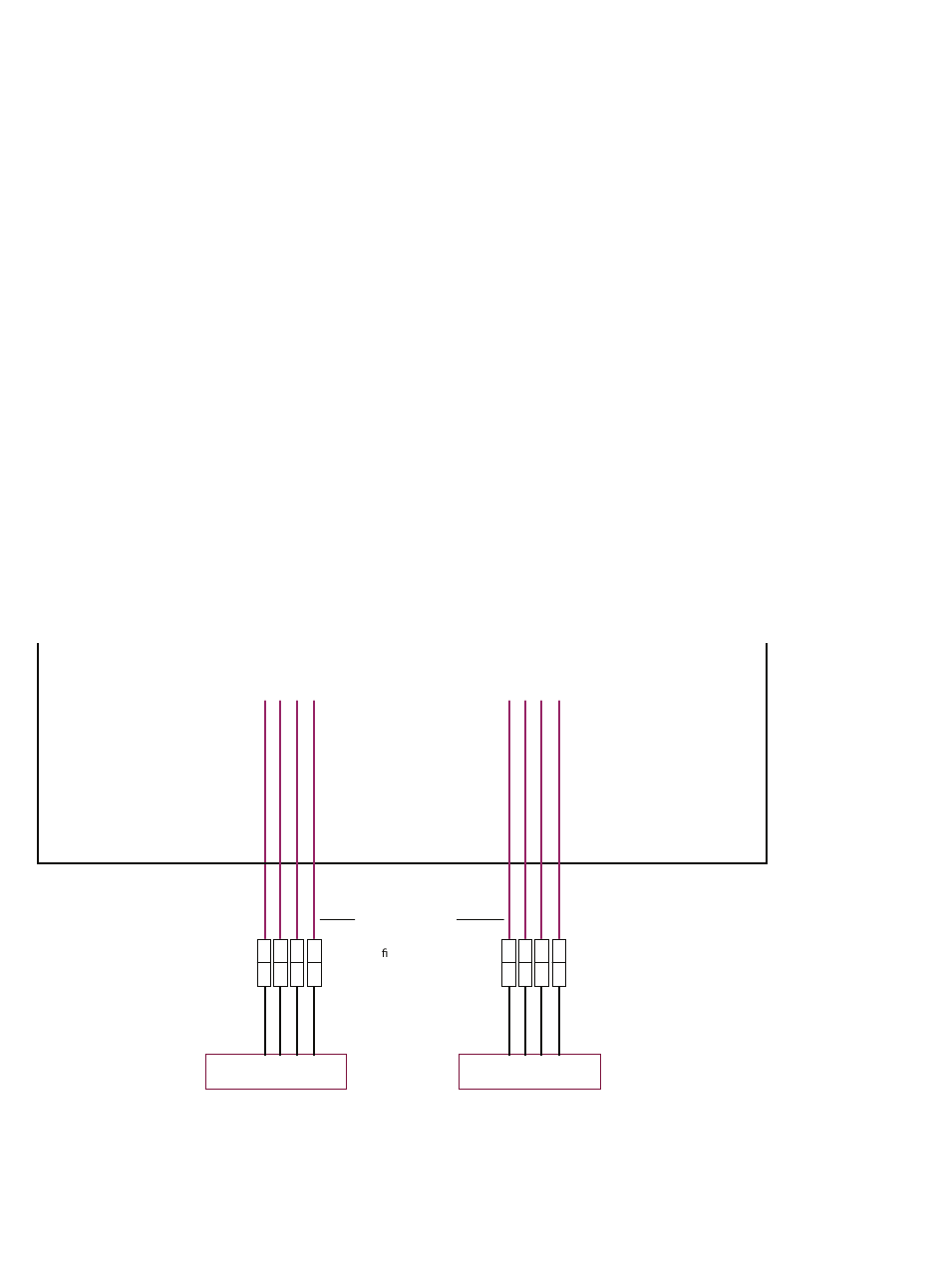

Figura 26 Conexión de alimentación AC, monofásica, PowerMax 2000
Rear view
System bay
Cable connectors are shown
as they exit the bottom rear
of the bay.
System #1: P1, P3
System #2: P4, P6
P3 and P6 used
depending on
con guration
P1 P3 P4 P6
Customer's PDU 1
Dell EMC-supplied power cable
and connector from the PDU
Zone A
AC input
cable A
P1 P3 P4 P6
Mating connector or
customer-supplied cable
Customer's PDU 2
