Cableado de alimentación, cables y conectores
PowerBrick Componentes Ubicación del
PowerBrick 4 DAE 4
(sistema
DAE3
superior)
SPS 2A/2B
PowerBrick 3 DAE 2
(sistema
DAE 1
superior)
SPS 3A/3B
PowerBrick 2 DAE 4
(Sistema
DAE 3
inferior)
SPS 2A/2B
PowerBrick 1 DAE 2
(Sistema
DAE 1
inferior)
SPS 3A/3B
Site Planning Guide PowerMax 2000 y PowerMax 8000 con PowerMaxOS
66
Alimentación monofásica
Cada PowerBrick en un sistema PowerMax 2000 con alimentación monofásica se
encuentra alimentado por un cable de línea independiente. Cada cable de línea
energiza 3 interruptores de circuito y los enchufes de PDU correspondientes, como se
indica a continuación:
Tabla 26 Configuraciones de puentes y cable de línea de PowerMax 2000, monofásico
Ubicación de los
cable de línea puentes (desde/
hasta)
P6 No hay puentes de
alimentación
adicionales requeridos
P4 J4<>J4
P/N: 038-004-186
P3 No hay puentes de
alimentación
adicionales requeridos
P1 J1<>J1
P/N: 038-004-186

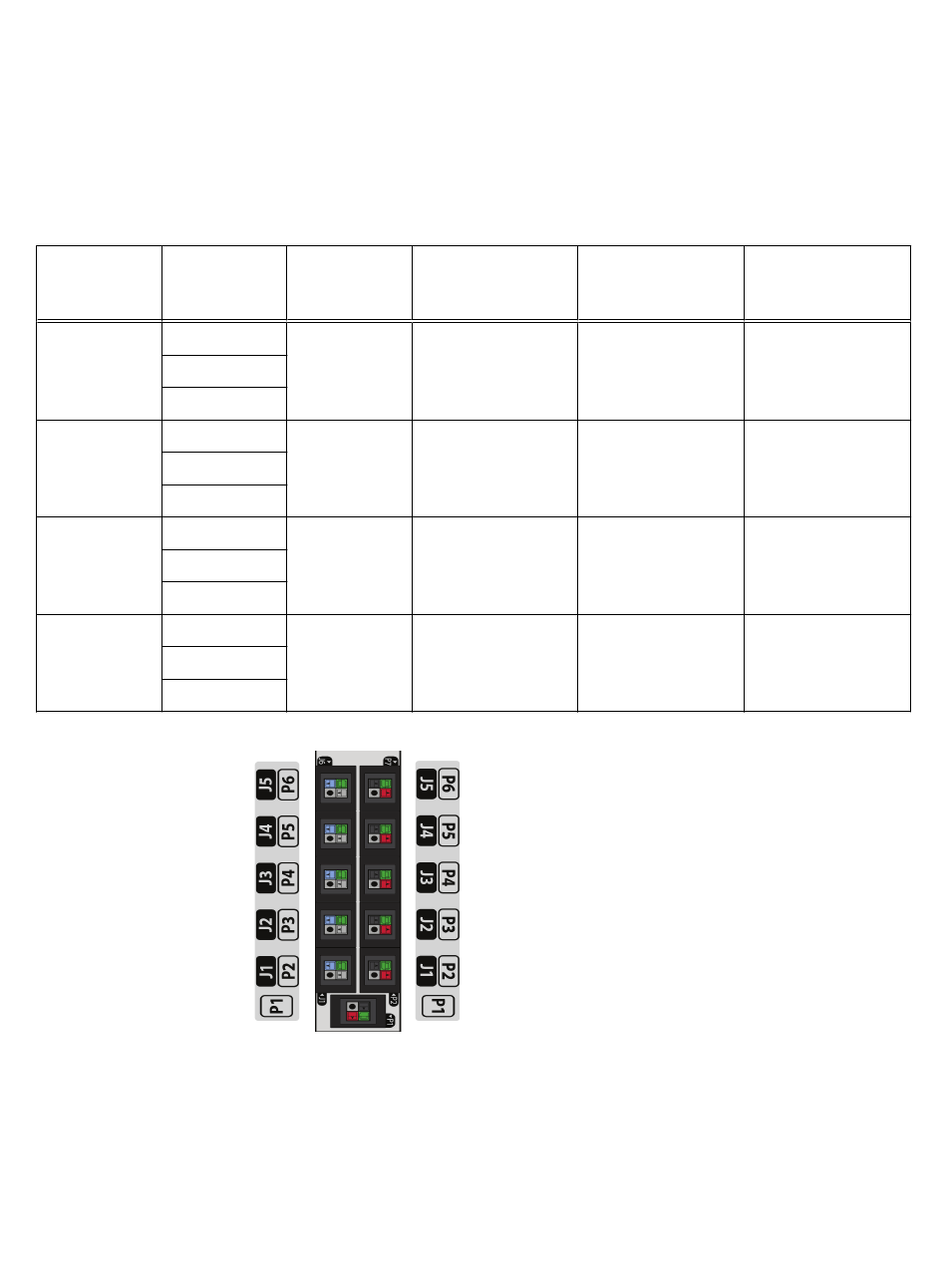

Figura 12 Enchufe de alimentación de entrada del cliente, monofásica
Interruptores de Enchufes de PDU
circuito
11-12 31-37
7-10 19-30
5-6 13-18
1-4 1-12
