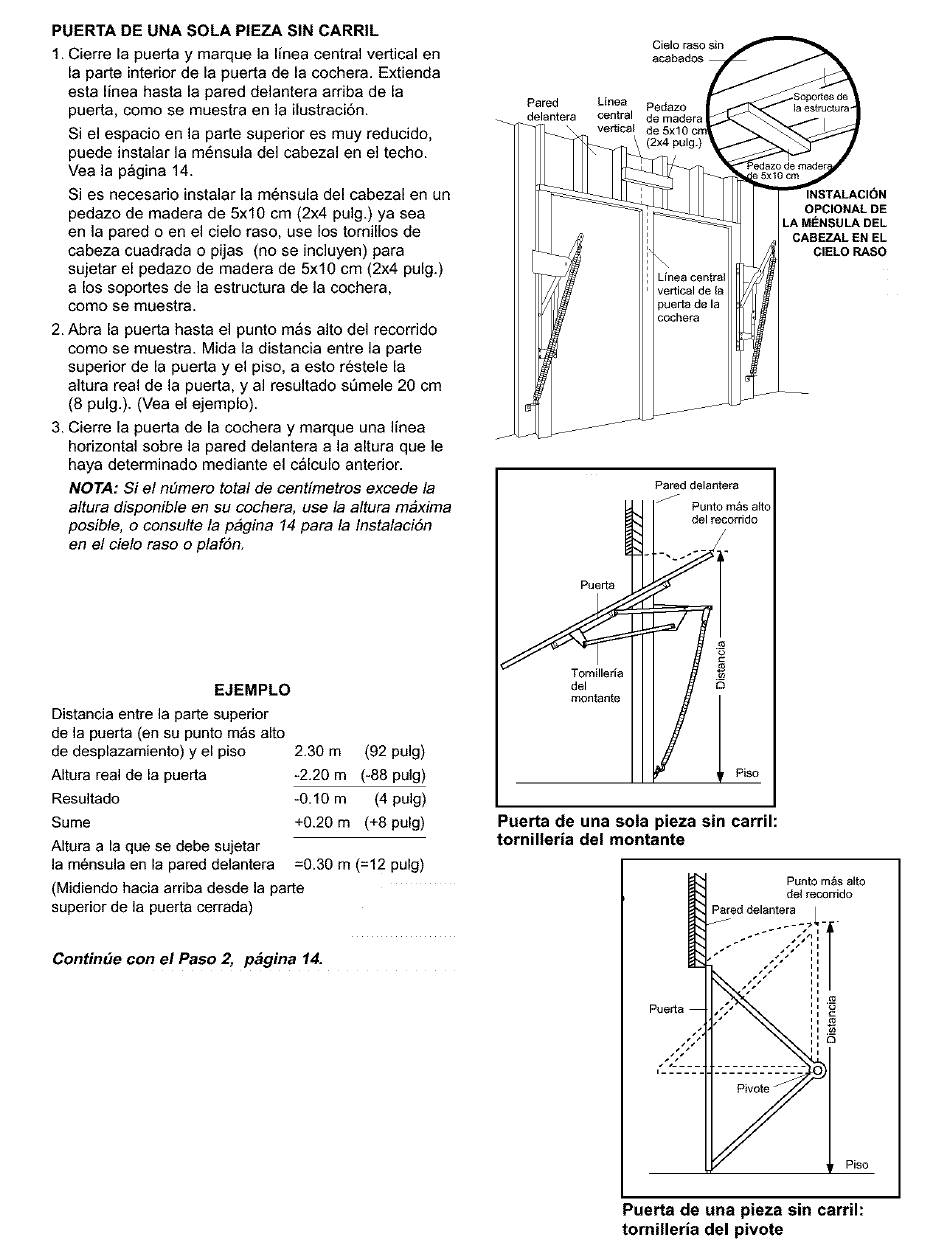

PUERTA DE UNA SOLA PIEZA SIN CARRIL
1. Cierre la puerta y marque la linea central vertical en
la parte interior de la puerta de la cochera. Extienda
esta linea hasta la pared delantera arriba de la
puerta, como se muestra en la ilustraci6n.
Si el espacio en la parte superior es muy reducido,
puede instalar la m#nsula del cabezal en el techo.
Vea la p&gina 14.
Si es necesario instalar la mensula del cabezal en un
pedazo de madera de 5x10 cm (2x4 pulg.) ya sea
en la pared o en el cielo raso, use los tomillos de
cabeza cuadrada o pijas (no se incluyen) para
sujetar el pedazo de madera de 5x10 cm (2x4 pulg.)
a los soportes de la estructura de la cochera,
como se muestra.
2. Abra la puerta hasta el punto mas alto del recorrido
como se muestra. Mida la distancia entre la parte
superior de la puerta y el piso, a esto restele la
altura real de la puerta, y al resultado semele 20 cm
(8 pulg.). (Vea el ejemplo).
3. Cierre la puerta de la cochera y marque una linea
horizontal sobre la pared delantera a la altura que le
haya determinado mediante el cMculo anterior.
NOTA: Si el n#mero total de centimetros excede la
altura disponible en su cochera, use la altura m#xima
posible, o consulte la p#gina 14 para la Instalaci6n
en el cielo raao o plaf6n.
EJEMPLO
Distancia entre la parte superior
de la puerta (en su punto m_s alto
de desplazamiento) y el piso
Altura real de la pue[ta
Resultado
Sume
AItura a la que se debe sujetar
la m6nsula en la pared delantera
(Midiendo hacia arriba desde la parte
superior de la puerta cerrada)
2,30 m (92 pulg)
-2,20 m (-88 pulg)
-0,10 m (4 pulg)
+0.20 m (+8 pulg)
=0.30 m (=12 pulg)
ContinEze con el Paso 2, p_gina 14.
Cielo raso sin
Pared Linea Pedazo
delantera
veriical
Puert8 1
del
montante
Pared delantera
Punto m_s alto
del recorrido
_i Piso
Puerta de una sola pieza sin carril:
tornilleria del montante
PueAa
OPCIONAL DE
LA MENSULA DEL
CABEZAL EN EL
CIELO RASO
Punto m_s alto
del recorrido
Pared delantera _I
JJ i
¢ , I I
I I
I I
I I
I I ,--
Puerta de una pieza sin carril:
tomilleria del pivote
