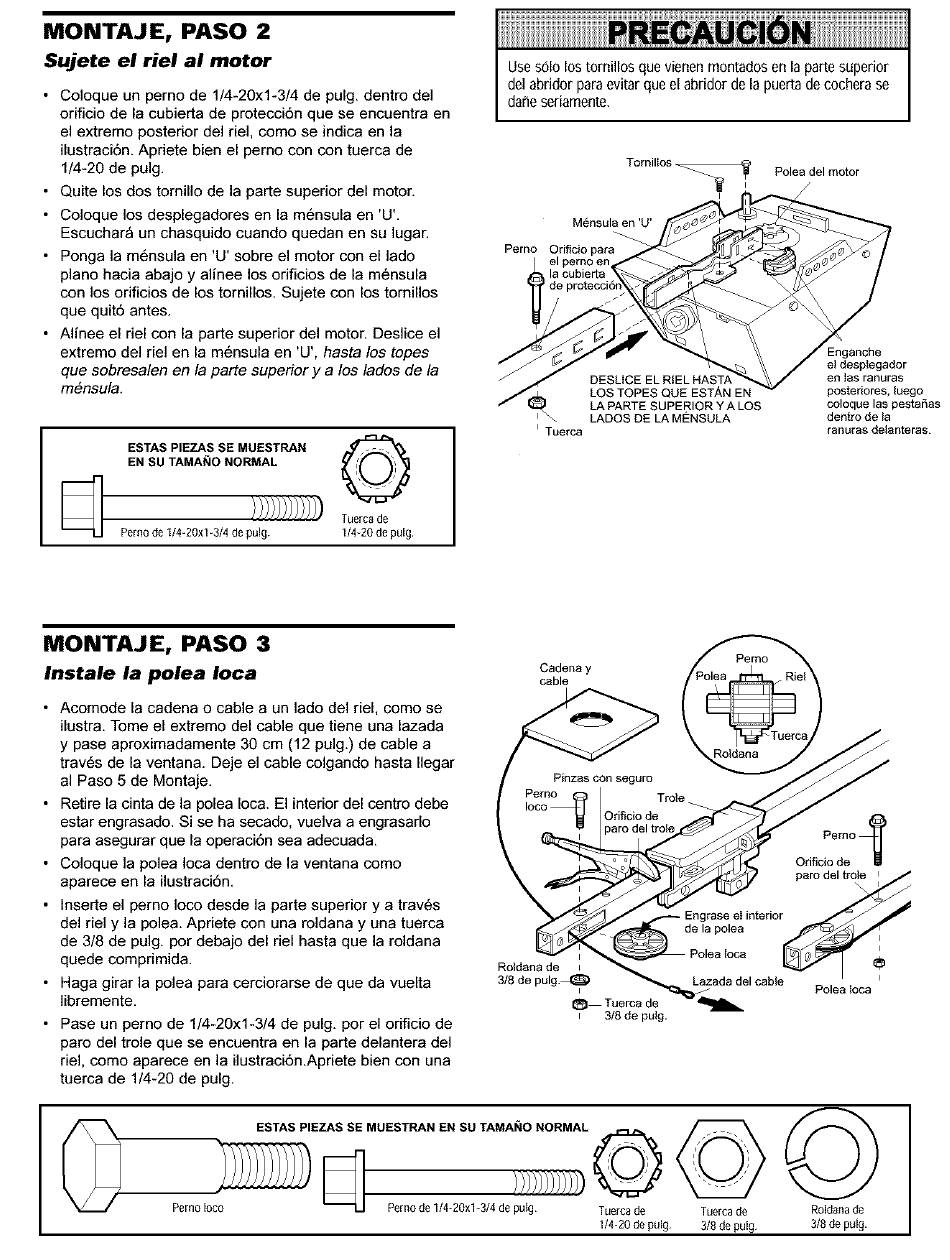

MONTAJE, PASO 2
Sujete el riel al motor
• Coloque un perno de 1/4-20xl-3/4 de pulg. dentro del
orificio de la cubierta de protecci6n que se encuentra en
el extremo posterior del riel, como se indica en la
ilustracibn. Apriete bien el pemo con con tuerca de
1/4-20 de pulg.
• Quite los dos tornillo de ]a parte superior del motor.
• Coloque los desplegadores en la m6nsula en 'U'.
Escuchar_ un chasquido cuando quedan en su lugar.
• Ponga la m6nsula en 'U' sobre el motor con el lado
piano hacia abajo y alinee los orificios de la m6nsula
con los orificios de los tornillos. Sujete con los tomillos
que quit6 antes.
• Alinee el riel con la parte superior del motor. Deslice el
extremo del riel en la m6nsula en 'U', hasta los topes
que sobresalen en la parte superior y a los lados de la
m6nsula.
ESTAS PIEZAS SE MUESTRAN ._A_
EN SU TAMA_IO NORMAL
[_ Tuerca de
Pemo de 1/4-20x]-3/4 de pulg. 1/4-20 de pulg
UsesOlo los tornillos que vienen montados en la partesuperior
del abridor para evitar que el abridor de la puerta de cochera se
dahe seriamente,
Tomillos
M6nsula en 'U'
Perno Orificio para
la cubierta
_
Polea del motor
Tue_a
DESLICE EL RtEL HASTA
LOS TOPES QUE ESTAN EN
LA PARTE SUPERIOR Y A LOS
LADOS DE LA MENSULA
Enganche
eldesplegador
en tas ranuras
postedores, luego
coloque las pesta_as
dentro de la
_'BFiU[BS d_larit_ras.
MONTAJE, PASO 3
Instale la polea Ioca
• Acomode la cadena o cable a un lado del riel. como se
ilustra. Tome el extremo del cable que tiene una lazada
y pase aproximadamente 30 cm (12 pulg.) de cable a
trav6s de la ventana. Deje el cable colgando hasta Ilegar
al Paso 5 de Montaje.
• Retire la cinta de la polea Ioca. El interior del centro debe
estar engrasado. Si se ha secado, vuelva a engrasarlo
para asegurar que la operaci6n sea adecuada.
• Coloque la polea Ioca dentro de la ventana como
aparece en la ilustraci6n,
• Inserte el perno Ioco desde la parte superior y a travOs
del riel y la polea. Apriete con una roldana y una tuerca
de 3/8 de puig. por debajo del riel hasta que la roldana
quede comprimida.
• Haga girar la polea para cerciorarse de que da vuelta
libremente.
• Pase un perno de 1/4-20xl-3/4 de pulg. por el orificio de
paro del trole que se encuentra en la parte delantera del
riel, como aparece en la ilustraci6n.Apriete bien con una
tuerca de 1/4-20 de pulg.
Cadena y _//P°lea
Rold oa
//.
/ P,o.o.oo.e0oo
Roldana de i _ i_
3/8 de pulg._ _zada del cable Polea loca
i 3/8 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_O NORMAL
Pemo Ioco _ Perno de 1/4-20xl -3/4 de pulg Tuerca de
1/4-20 de pulg
Tuerca de
3/8 de pulg
Roldana de
3/8 de pulg.
